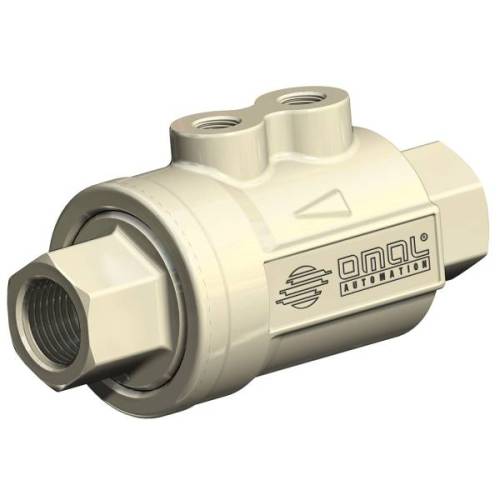

VIP (new model) - Válvulas de Interceptación Neumática

  • ventajas
  • características
  • dimensiones
  • materiales

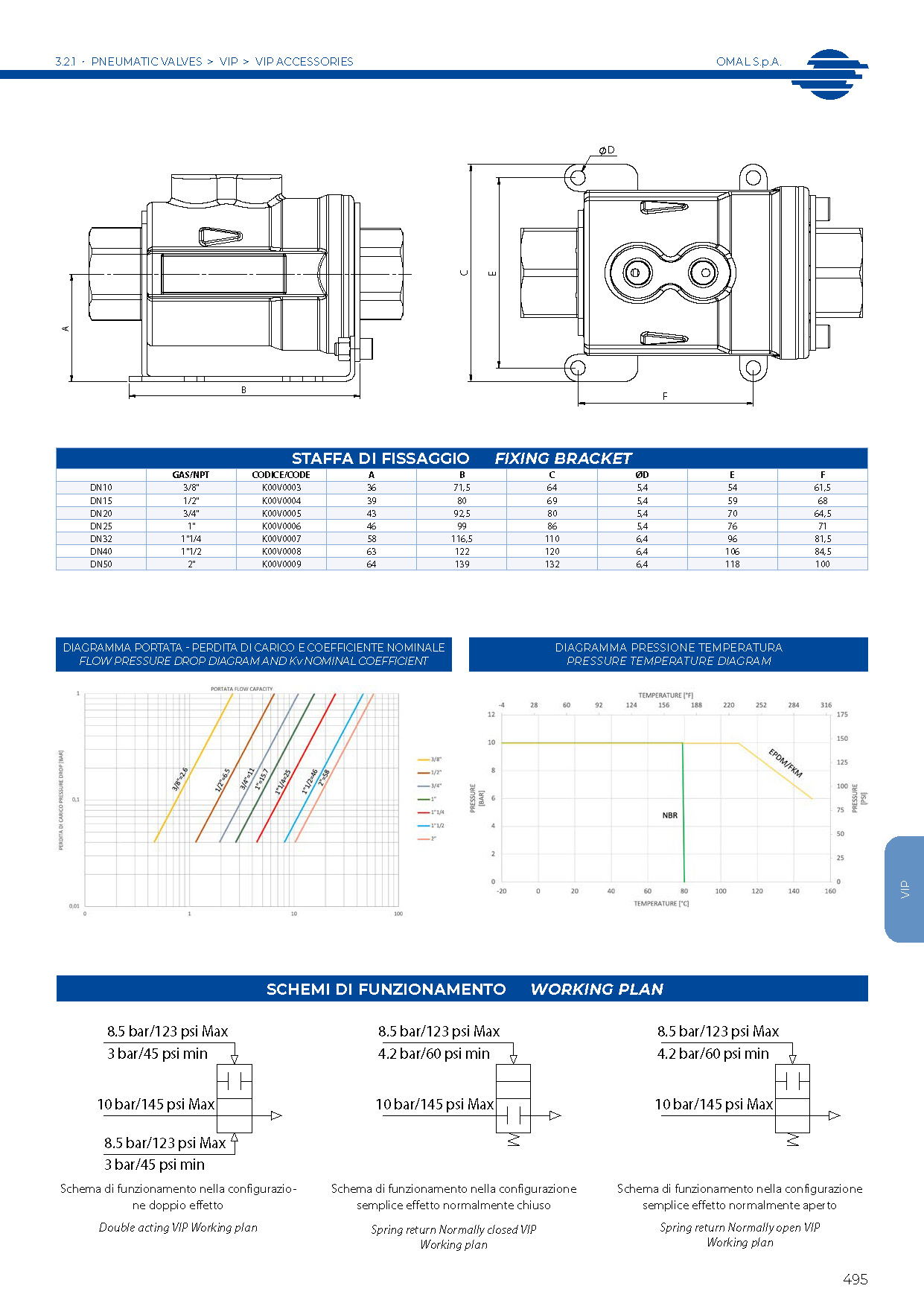

  • diagramas y pares de aceleración
  • especificaciones
  • accesorios
  • documentos

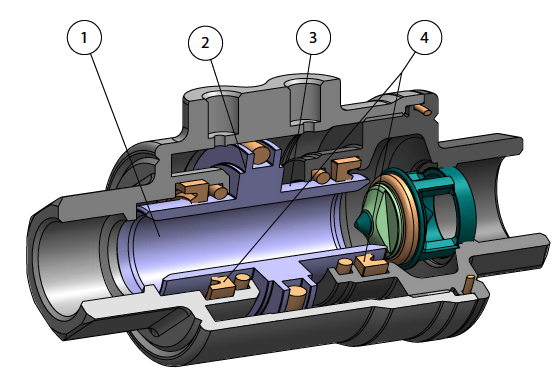

1. Diámetro de paso interno igual al diámetro de paso de la tubería
Geometría optimizada para aumentar el caudal

2. Actuador y válvula integrados en un solo producto
Ocupa menos espacio (-60 %) y reduce los costes en comparación con una válvula accionada

3. Pistón con niquelado químico (20-25 micras)
Mayor protección contra los agentes corrosivos
Menor desgaste de las juntas, gracias a la mayor dureza de la superficie (400-550 HV)

4. Juntas de labio
Menor desgaste de la junta en comparación con una junta tórica

Varias juntas de estanqueidad
Máxima compatibilidad con diferentes tipos de fluidos en función de la junta instalada (EPDM, NBR, FKM)

Sin piezas móviles externas
Reducción del riesgo de accidentes
Fácil instalación en cualquier posición

Larga vida útil garantizada
Dura 10 veces más que una válvula de bola con costes de mantenimiento reducidos

Proceso de producción llevado a cabo íntegramente en OMAL
Máximo control en todas las etapas

Menos consumo de aire
Ahorro de aire de hasta el 80 % en comparación con una válvula accionada por un actuador de simple efecto, lo que se traduce en una menor carga de trabajo del compresor o en la posibilidad de utilizar un compresor más pequeño

Certificación ATEX
Permite la instalación en entornos potencialmente explosivos

Certificado PED
Pleno cumplimiento de las normas europeas de seguridad para equipos a presión

CARACTERÍSTICAS GENERALES:
• Disponibles en versiones de doble efecto «DA» y simple efecto «SR» (tanto normalmente abiertas como normalmente cerradas) en tamaños de 3/8" a 2".
• Flujo unidireccional.
• Conexiones roscadas GAS EN 10226-1 Rp (ISO 7/1) - DIN 2999 (roscas NPT disponibles bajo pedido) con conexiones para el fluido de control según interfaz NAMUR (opcional).
• La optimización de la dinámica interna del fluido ha dado como resultado un conducto con pérdidas de presión mínimas: véase el diagrama de caudal.
• Puede utilizarse en cualquier posición de montaje (horizontal, vertical, oblicua).
• Disponible con juntas de NBR, FKM y EPDM:
   - NBR: compatible con aire, fluidos gaseosos, aceites, agua, etc.
   - FKM: excelente compatibilidad con la mayoría de los fluidos. No recomendado para vapor.
   - EPDM: excelente compatibilidad con agua caliente. No es compatible con productos minerales (aceites, grasas, etc.).
• Posibilidad de señalización de apertura o cierre de la válvula mediante la aplicación de finales de carrera inductivos de contacto magnético externo (disponibles por encargo) al adquirir la versión VIP con imán interno, que deberá especificarse en el pedido.
• Clase de estanquidad VI según IEC 60534-4 (ANSI-FCI 70-2 clase VI).
Conforme a la Directiva europea 2014/68/UE «PED».
Configuración ATEX 2014/34/EU previa solicitud en el pedido.

FLUIDO DE CONTROL:
• Aire comprimido filtrado, no necesariamente lubricado; con temperaturas de -20 °C a 0 °C, se recomienda usar aire seco.
• En caso de lubricación, utilizar aceite compatible con las juntas empleadas.
• Presión de control: mín. 3 bar; máx. 8,5 bar en las versiones de doble efecto - mín. 4,2 bar; máx. 8,5 bar en las versiones de simple efecto.

FLUIDO INTERCEPTADO:
• Presión: máx. 10 bar, véase diagrama.
• Temperatura:
- NBR (incluida la versión con imán): de -20°C (-4°F) a +80°C (176°F)
- EPDM y FKM sin imán: de -20°C (-4°F) a +150°C (302°F)
- EPDM y FKM con imán: de -20°C (-4°F) a +90°C (194°F)
• Estanqueidad al vacío: 97 % de vacío (aprox. 30 mbar absolutos, -980 mbarg). Valor de fuga <10-6 mbar-l/s (Valor inferior a 2g de aire a temperatura ambiente por año).

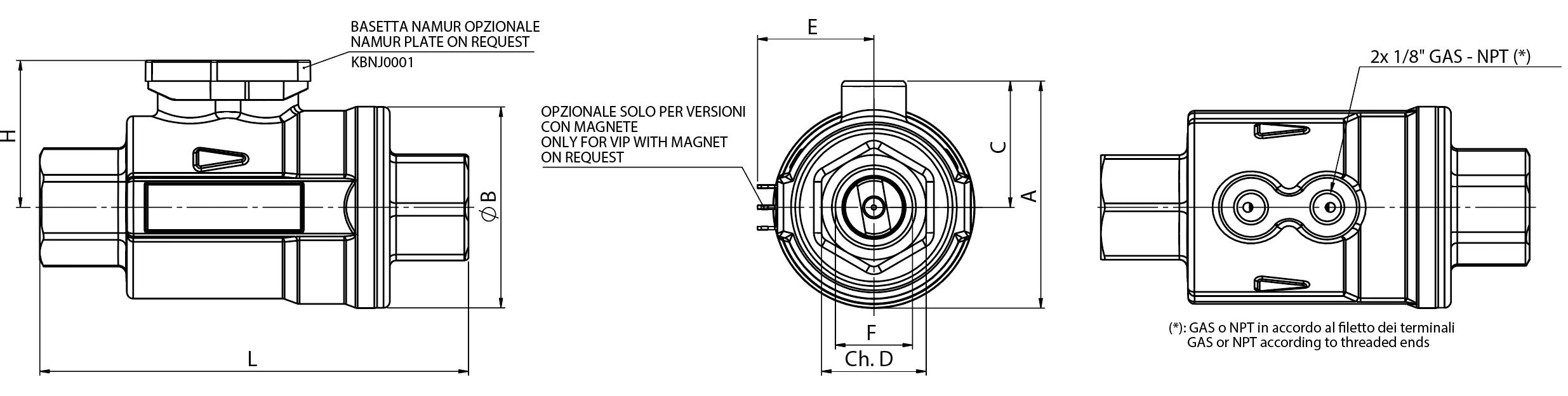

DIMENSIONES
DN diámetro nominal
mm10152025324050
Medida F
GAS/NPT3/8"1/2”3/4”
1”
1”1/4
1”1/2
2”
Pasaje
mm [in]
10[0.39]
15[0.59]
20[0.79]
25[0.98]
32[1.26]
40[1.57]
50[1.97]
Amm [in]
53,5[2.11]
58,95[2.32]70,75[2.79]
76[2.99]
91[3.58]
102[4.02]
114,3[4.5]
Bmm [in]
46[1.81]
51,7[2.04]
63,5[2.5]
69[2.72]
86[3.39]
96[3.78]
109[4.29]
Cmm [in]
30,5[1.2]
33,1[1.3]39[1.54]
41,5[1.63]
48[1.89]
54[2.13]59,8[2.35]
Ch.Dmm [in]
22[0.87]
27[1.06]
33[1.3]
41[1.61]50[1.97]
60[2.36]
70[2.76]
Emm [in]
28,2[1.11]
31,1[1.22]
37,5[1.48]
38,5[1.52]
45,7[1.8]
51,1[2.01]
57,1[2.25]
H
mm [in]
37[1.46]
39,6[1.56]
45,5[1.79]
48[1.89]
54,5[2.15]
60,5[2.38]
66,3[2.61]
L (GAS)mm [in]
98[3.86]
112[4.41]
135[5.31]
143[5.63]
165[6.5]
180[7.09]
205[8.07]
L (NPT)mm [in]
92,5[3.64]
106[4.17]
126[4.96]
136[5.35]
154[6.06]
171[6.73]
187[7.36]
Aire de doble efecto
dm3/ciclo
[in3/ciclo]
0,024[1.46]
0,042[2.56]
0,074[4.52]0,082[5]0,15[9.15]0,218[13.3]
0,253[15.44]
Aire simple efecto
dm3/ciclo
[in3/ciclo]
0,011[0.67]
0,021[1.28]
0,034[2.07]
0,037[2.26]
0,069[4.21]0,1[6.1]
0,127[7.75]
Peso doble efecto “DA”
kg [lb]
0,6[1.3]0,8[1.8]
1,3[2.9]
1,7[3.6]2,8[6.2]
3,7[8.2]
5,1[11.2]
Peso simple efecto “SR”
kg [lb]
0,6[1.3]
0,85[1.9]
1,4[3]
1,8[4]
3[6.5]
3,9[8.6]
5,4[11.9]
Tiempo aproximado de accionamiento
ms4055607080120160

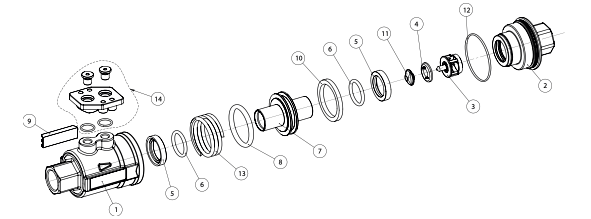

MATERIALES
Pos.Descripción
Cantidad
Material
Tratamiento
1cuerpo
1latón CW617N
niquelado
2manguito
1latón CW617N
niquelado
3junta de asiento
1latón CW617N
niquelado
4*junta de estanqueidad
1NBR/EPDM/FKM
-
5*junta de labio
2NBR/EPDM/FKM
-
6*junta tórica del vástago
2NBR/EPDM/FKM
-
7pistón
1latón CW617N
niquelado
8*junta tórica del pistón
1NBR/EPDM/FKM
-
9**carril final de carrera
1PA6+20% Vidrio
-
10**anillo magnético
1plastoferrita
-
11tuerca de tope
1latón CW614N
niquelado
12*manguito de la junta tórica
1NBR/EPDM/FKM
-
13muelle
1302 S.S.
-
14**kit base Namur
1PA66+30% Vidrio, insertos de latón


* Piezas del kit de recambio
** Piezas opcionales

Principio de funcionamiento
La válvula de interceptación neumática VIP (patente exclusiva de OMAL) es, en todos los aspectos, una válvula automática que integra en un único dispositivo tanto el mecanismo de interceptación (entre los conductos C-D) como el mecanismo de control (A-B).
El principio de funcionamiento se basa en el movimiento interno de un pistón, debido a la presión del fluido de control. Una vez completado su recorrido (VIP es una válvula on/off), el pistón presiona o se separa de la junta de asiento, para permitir o bloquear el paso del fluido interceptado. Dado que la estanqueidad se realiza sobre el asiento y que las presiones del fluido interceptado se descargan sobre el asiento, la presión necesaria para que el pistón se mueva no depende de la del fluido interceptado. Esto ha permitido reducir el peso y las dimensiones totales, y garantizar un número muy elevado de maniobras de apertura y cierre. La válvula es de paso total, y el estudio preciso de la dinámica interna del fluido hace posible reducir al mínimo las turbulencias y las caídas de presión.

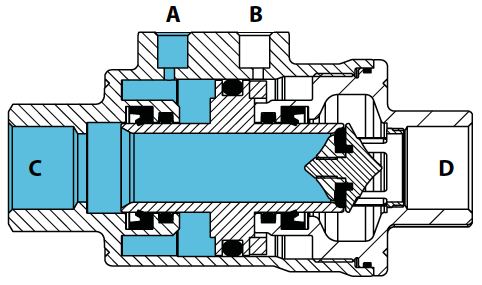

Válvula cerrada
Al introducir aire en el orificio de control «A» (mientras el orificio «B» está en descarga), el pistón, tras completar su recorrido, presiona la junta de asiento: la válvula está cerrada.
En las versiones de EFECTO SIMPLE N.C. (normalmente cerrada), el muelle está alojado en la cámara «A», lo que significa que, en ausencia de control, el pistón permanece en contacto con la junta de asiento, lo que mantiene la posición preferencial cerrada.

Fase transitoria
Durante la fase transitoria (la figura muestra el transitorio de apertura en la versión de DOBLE EFECTO), se aplica presión a uno de los dos orificios de alimentación. El pistón se desplaza axialmente, lo que modifica el estado de apertura o cierre preexistente. En la versión SIMPLE EFECTO N.C. (normalmente cerrada), el cierre viene determinado por el muelle (en ausencia de control). En la versión de SIMPLE EFECTO N.A. (normalmente abierta), la apertura viene determinada por el muelle (en ausencia de control). La fase transitoria, tanto en apertura como en cierre, tiene una duración inferior a un segundo.

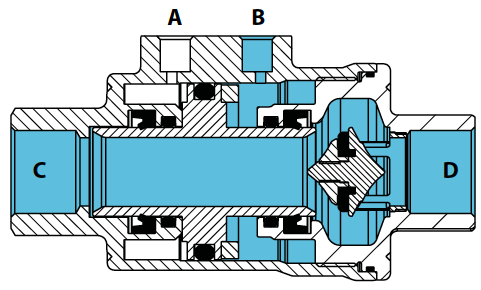

Válvula abierta
Al introducir aire en el orificio de alimentación «B» (mientras el orificio «A» está en descarga), el pistón, tras completar su recorrido, se encuentra a la máxima distancia de la junta de asiento: la válvula está abierta. En las versiones de SIMPLE EFECTO N.A., el muelle está alojado en la cámara «B», lo que significa que, en ausencia de control, el pistón permanece alejado del asiento de junta, lo que mantiene la posición preferencial abierta.

ELECTROVÁLVULA NAMUR
Electroválvula
ER8188A2
ER8188A4
ER8188A5
ER8188C2
ER8188C4
Tensión
24V AC
115V AC
230V AC
24V DC
110V DC

MICROELECTROVÁLVULA
Electroválvula
EP415024
EP415110
EP415220
EP412012
EP412024
Tensión
24V AC
115V AC
230V AC
12V DC
24V DC

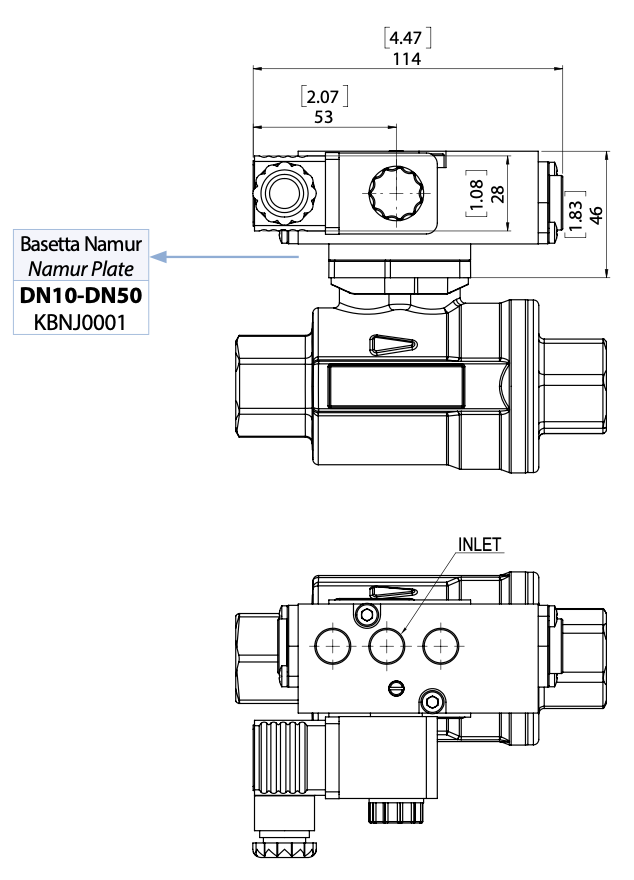

Electroválvula 5/2 según norma NAMUR
- La electroválvula está preparada para la selección entre la función 5/2 y 3/2 vías, lo que se logra mediante el uso de la placa de interfaz correspondiente.
- Consumo de potencia C.C: 2,5 W.
- Consumo C.A.: 2 W.
- Tolerancia de voltaje de la alimentación: ± 10 %.
- Clase de aislamiento de la bobina: F.
- Grado de protección con conector: IP 65.
- Conexión eléctrica: PG 9.
- Conexiones neumáticas: alimentación 1/4"; escape 1/4" ISO 228.
- Presión máx. de la electroválvula: 10 bar.
- Temperatura del fluido de alimentación: de -10 °C a +80 °C.
- Temperatura ambiente: de -10 °C a +50 °C.

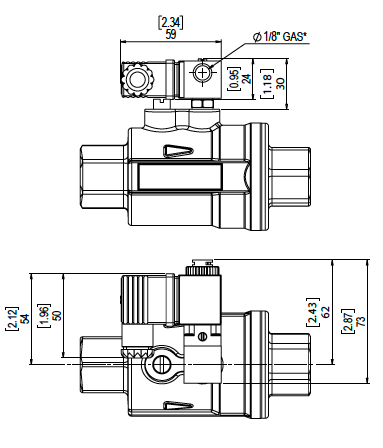

Microelectroválvula universal compacta
- La electroválvula se conecta directamente en la entrada de aire del actuador, lo que elimina las piezas intermedias y los tornillos de fijación.
- Electroválvula tipo 3/2 con un solenoide, disponible con los siguientes voltajes: 24-110-220V C.A.; 12-24V C.C.
- Consumo de potencia en arranque - C.A.: 9 VA.
- Consumo de potencia a plena carga - C.C.: 5 W.
- Consumo de potencia a plena carga - C.A.: 6 VA.
- Tolerancia de voltaje de la alimentación: ±10 %.
- Clase de aislamiento del hilo de cobre: H.
- Clase de aislamiento de la bobina: F.
- Grado de protección con conector: IP 65.
- Conexión eléctrica: PG 9 (orientable 360°).
- Conexión neumática: 1/8" ISO 228 (orientable 360°).
- Presión máx. de la electroválvula: 10 bar.
- Temperatura del fluido de alimentación: de -10 °C a +50 °C.
- Temperatura ambiente: de -10 °C a +50 °C.
- Diámetro nominal de paso 1,3 mm.

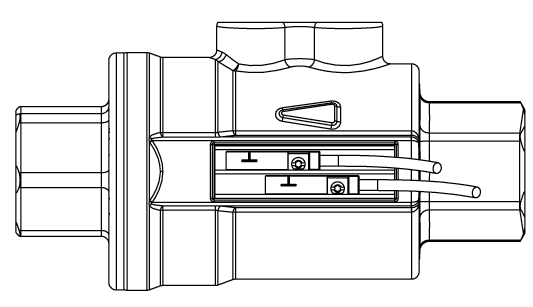

FINAL DE CARRERA

La válvula VIP está diseñada para el uso de sensores de final de carrera inductivos con contacto magnético, equipados con un LED de señalización. Estos sensores se suministran con un kit de fijación rápida, que permite su instalación en las ranuras laterales del cuerpo de la válvula. Los imanes para la detección de posición mediante final de carrera están integrados en el interior de la válvula, por lo que solo pueden instalarse durante el montaje de la VIP y no en una fase posterior. Por este motivo, es necesario especificar en el pedido la inclusión del imán.
La temperatura máxima del fluido debe ser inferior a la temperatura máxima que puede soportar el final de carrera.

DATOS TÉCNICOS FINAL DE CARRERA
Modelo eléctrico

REED (PNP/NPN)
REED (PNP)
HALL (PNP)
HALL (PNP)
Tipo de contacto

N.O.
N.O.
N.O.
N.O.
Tensión de alimentación
V
5-120 AC/DC
5-50 AC/DC
10-30 DC
10-30 DC
Capacidad permanente de corriente de la salida de conmutación CA
mA100350--
Capacidad permanente de corriente de la salida de conmutación CC
mA100500100100
Grado de protección

IP 67IP 67IP 69KIP 67
Temperatura ambiente
°C-25/70
-25/+70
-25/+85
-25/+60
°F-13÷158
-13 ÷ +158
-13/185
-13/+140
Número de cables

2333
Longitud del cable
m220,320,320,3
ft6,566,5616,5616,561
Conexión

Directa
Directa
M12Directa
M12Directa
M12
Categoría Atex

---II 3D Ex tc IIIC T125°C Dc C
Certificados

CE/UKCA/UL/EAC/CCC
CE/UKCA/UL/EAC/CCC
CE/UKCA/UL/EAC
CE/UKCA/EAC
Códigos

FM7B7200
FM7B9200
FM7B9112
FM7C3200
FM7C3112
FM7A3200
FM7A3112
Material

PA / Inox

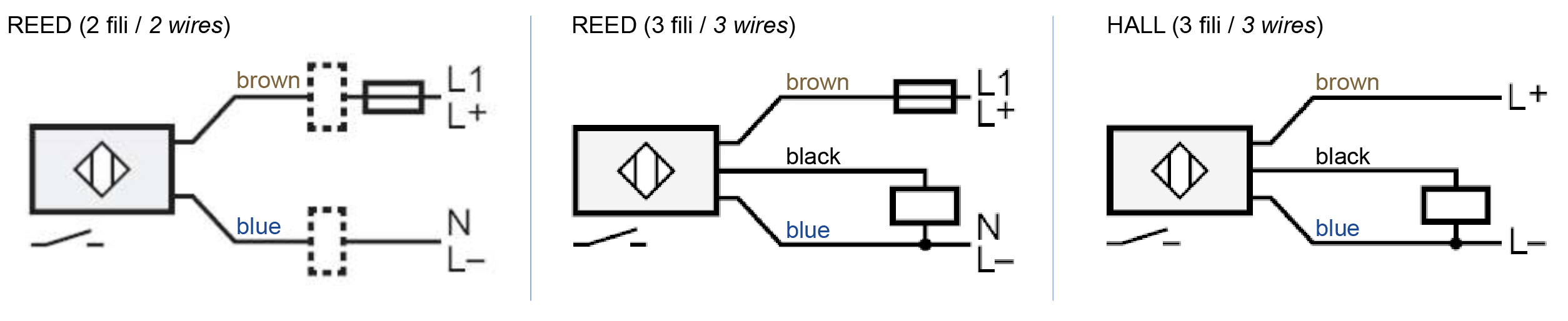

Cableado del final de carrera

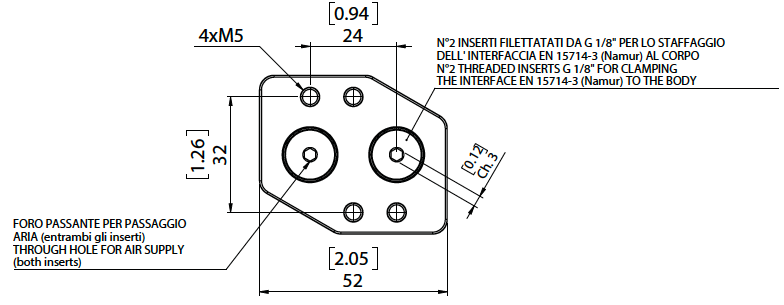

BASE DE INTERFAZ NAMUR

VIP
DN10 ÷ DN50
KBNJ0001


La temperatura máxima del fluido debe
ser inferior a la temperatura máxima
soportada por la electroválvula.
