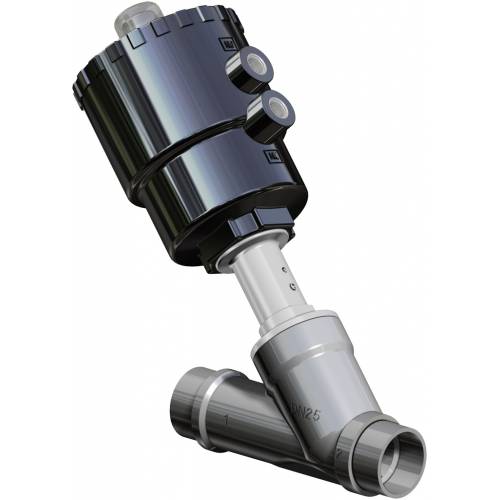

Válvula neumática ARES para soldar

Macro Válvulas neumáticas

Categoría Válvulas de asiento inclinado

Subcategoría ARES con conexiones especiales

CONFIGURA Accionamiento

SOLICITA INFORMACIÓN

IMPRIME PÁGINA

DESCARGA CATÁLOGO VÁLVULAS DE ASIENTO INCLINADO

características
dimensiones
especificaciones
accesorios
documentos

CARACTERÍSTICAS GENERALES:
Material del cuerpo válvula: A351-CF3M (316L S.S.).
Conexiones de válvula: Ver esquema de codificación.
Montaje en cualquier posición: horizontal, vertical, oblicua.
Gama disponible de DN 15 a DN 50 en las versiones de doble efecto; simple efecto: normalmente cerrado, normalmente cerrado anti-golpe de ariete y normalmente abierto.
Las prestaciones y los diagramas de las presiones son los mismos que las versiones estándar pero están limitados a PN16
Bajo pedido: versiones para vacío y para uso de oxígeno
Configuración ATEX 2014/34/UE a solicitar en la fase de pedido.

FLUIDO DE COMANDO:
Fluido de pilotaje: aire comprimido lubricado o seco, gas y fluidos neutros;
Temperatura ambiente: desde -10°C a +60° C

FLUIDO INTERCEPTADO:
Aire, agua, alcohol, aceites, carburantes, soluzioni saline, vapor, etc..(sin embargo compatibles con CF3M (316L S.S.) y PTFE)
Presión de uso desde 0 a 16 bar (vapor a 180°C desde 0 a 10 bar) dependiendo del tamaño y de la versión elegida (ver páginas siguientes).
Temperatura desde -10°C a +180°C.
Viscosidad máxima 600 cst (mm²/s).

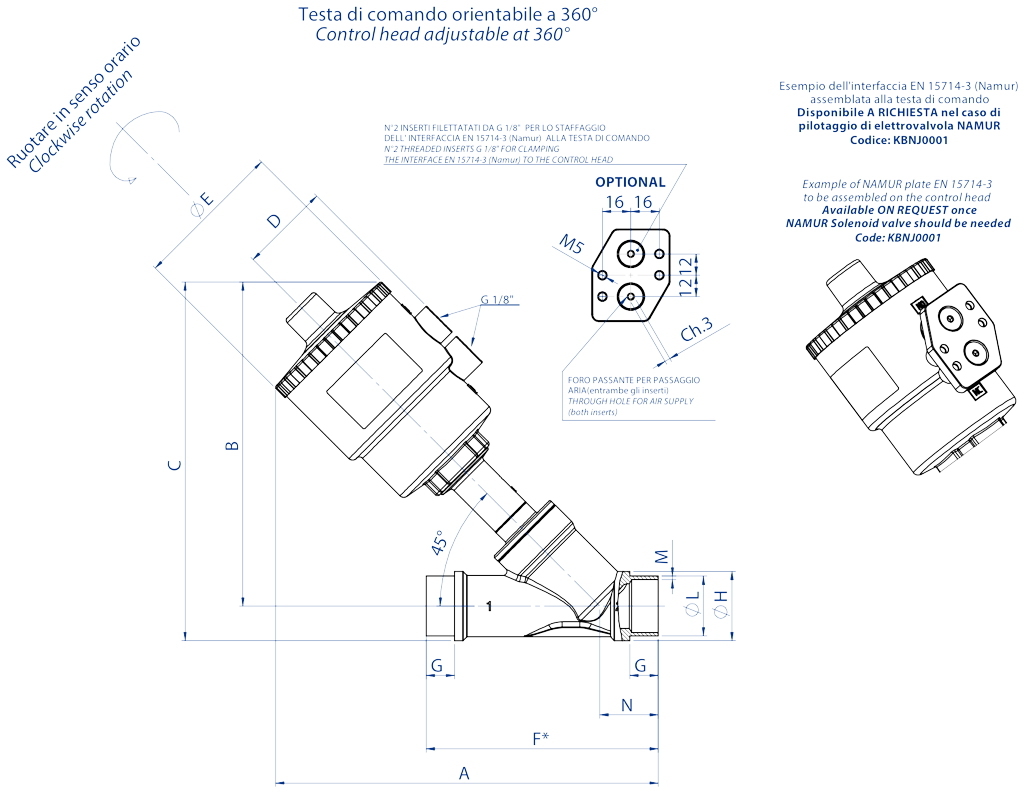

Válvula neumática ARES para soldar - dimensiones -

Bajo pedido versiones:
EN 10357 seria A (ex DIN 11850 2) - ISO 2037

DIMENSIONES
DN [mm]	Cabeza de comando	A	B	C	D	øE	F *	G	øH	øL	M	N
15	Ø 50	180	156	170	44	70	100	12	26,3	21,3	1,6	26
20	Ø 50	190	160	177	44	70	115	14	33	26,9	1,6	31
20	Ø 63	208	178	195	50,5	84,4	115	14	33	26,9	1,6	31
25	Ø 50	165	164	184	44	70	130	14	39	33,7	2	32,96
25	Ø 63	214	182	202	50,5	84,4	130	14	39	33,7	2	32,96
25	Ø 90	254	222	242	66,2	116,4	130	14	39	33,7	2	32,96
32	Ø 50	200	168	193	44	70	145	14	49	42,4	2	34
32	Ø 63	218	186	211	50,5	84,4	145	14	49	42,4	2	34
32	Ø 90	258	226	251	66,2	116,4	145	14	49	42,4	2	34
32	Ø 110	294	261	286	77,4	140,6	145	14	49	42,4	2	34
40	Ø 63	226	190	218	50,5	84,4	160	14	55	48,3	2	37,6
40	Ø 90	266	230	258	66,2	116,4	160	14	55	48,3	2	37,6
40	Ø 110	302	266	294	77,4	140,6	160	14	55	48,3	2	37,6
50	Ø 63	241	200	234	50,5	84,4	175	16	66,5	60,3	2,3	41,37
50	Ø 90	281	240	274	66,2	116,4	175	16	66,5	60,3	2,3	41,37
50	Ø 110	317	276	310	77,4	140,6	175	16	66,5	60,3	2,3	41,37
En negro los acoplamientos recomendados. Otras combinaciones bajo pedido.

MODO DE USO

Válvula neumática ARES para soldar - accesorios -

Limitador de recorrido
Permite limitar el recorrido del obturador de la válvula en la apertura y, por lo tanto, regular el caudal. Disponible para todas las versiones. En las versiones efecto simple normalmente abiertas se puede utilizar también como comando manual de emergencia.

Comando	A mm	Código
∅ 50	25,5	KLJL0016
∅ 63	21,5	KLJL0018
∅ 90	5,2	KLJL0021
∅ 110	5,9	KLJL0023

No disponible con cabeza ∅ 40.

Comando manual de emergencia
Permite realizar la apertura de la válvula en caso de emergencia (falta de fluido del piloto, avería en el sistema, falta de la señal del piloto, etc..). Disponible para todas las válvulas en las versiones normalmente cerradas.

Comando	A mm	Código
∅ 50	35,8	KLJA0016
∅ 63	35,8	KLJA0018
∅ 90	29,5	KLJA0021
∅ 110	29,5	KLJA0023

No disponible con cabeza ∅ 40.

Electropiloto 3/2 - Electroválvula 3/2 - 5/2

Electroválvula de mando
Electropiloto 3/2 para el montaje directo.
Cuerpo y bobina orientables 360°
Comando manual estándar.
Electroválvula (NAMUR) preparada para la selección entre la función 5/2 y 3/2 que se realiza montando la base correspondiente (ambas proporcionadas).
Temperatura ambiente de -10°C a +50°C

Voltaje	24 Vac	115 Vac	230 Vac	24 Vdc
Electropiloto	EP415024	EP415110	EP415220	EP412024

Voltaje	24 Vac	115 Vac	230 Vac	24 Vdc
Electroválvula NAMUR*	ER8188A2	ER8188A4	ER8188A5	ER8188C2
Interfaz NAMUR	KBNJ0001

* A utilizar solo con interfaz NAMUR

Caja de señalización
La caja de señalización para el control de la posición abierta y cerrada con dos topes mecánicos o inductivos es adecuada para el montaje en toda la serie de válvulas con actuadores ∅50 - ∅63 - ∅90 - ∅110.
Bajo pedido están disponibles los terminales para conectar la electroválvula y los indicadores visuales a través de led.
Grado de protección IP 65
Temperatura ambiente de -20°C a +70°C
Acceso cable n°1 PG11
Material de la envoltura de poliamida con cubierta de polimetacrilato transparente.

Comando	A mm
∅ 50	52,1
∅ 63	47,5
∅ 90	37,7
∅ 110	29,5

TIPOS DE TOPES DISPONIBLES

Interruptores de tope inductivos NAMUR EExia
Tensión nominal: 8 Vcc
Consumo: accionado ≤1 mA; suelto ≥3 mA
Temperatura de funcionamiento: desde -20° C a +70 C

Configuración	Código
1 tope: alto en posición de válvula abierta	KSIN9A0xx
1 tope: bajo en posición de válvula cerrada	KSIN9C0xx
2 topes válvula abierta y cerrada	KSIN920xx

Interruptores de tope de proximidad
Tensión nominal: 10÷30 Vcc
Consumo: 15 mA;
Temperatura de funcionamiento: desde -20° C a +70° C

Configuración	Código
1 tope: alto en posición de válvula abierta	KSI09A0xx
1 tope: bajo en posición de válvula cerrada	KSI09C0xx
2 topes válvula abierta y cerrada	KSI0920xx
