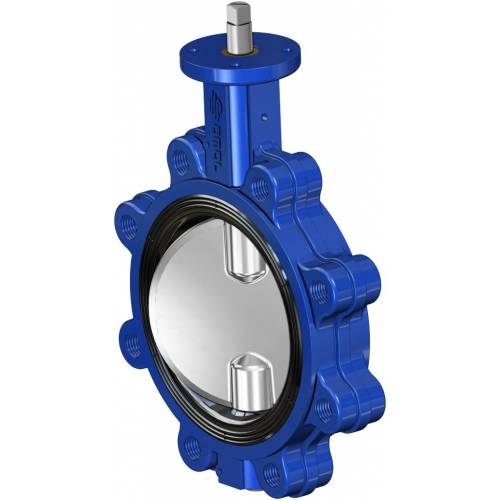

Válvula de mariposa en hierro fundido para montaje entre bridas tipo “Lug”
ITEM 385
Cuerpo: Hierro fundido
Lente: Hierro fundido
Juntas: ver tabla
ITEM 386
Cuerpo: Hierro fundido
Lente: AISI 316
Juntas: ver tabla
ITEM 387
Cuerpo: Hierro fundido
Lente: Bronce Aluminio
Juntas: ver tabla

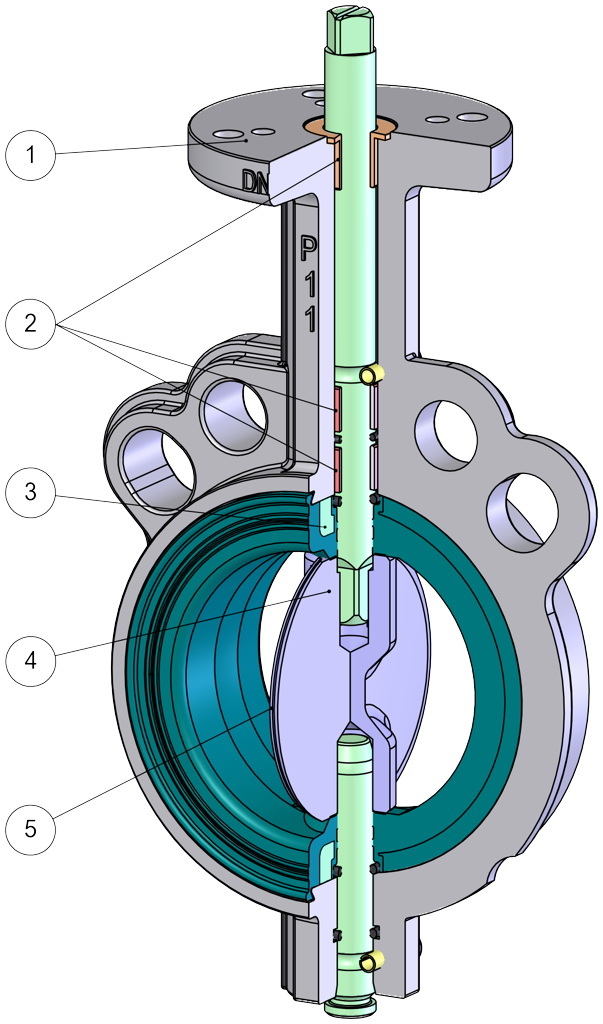

CARACTERÍSTICAS GENERALES:
Las válvulas de mariposa OMAL, disponibles en las versiones wafer y lug en las medidas de DN 40 a DN 600 (lug DN 300), están diseñadas y realizadas para hacer frente a la mayor parte de las aplicaciones en todos los sectores de la industria
•Requisitos generales según la UNI EN593
•Medidores estandarizados EN 558 serie 20
•Sellado según EN 12266-1 tasa A con una presión diferencial de 16 bar.
•Junta integral semirrígida obtenida por vulcanización de la capa de elastómero en un anillo de soporte rígido.
•Geometría de la junta optimizada para una perfecta adherencia al cuerpo de la válvula y sellado en las bridas sin elementos adicionales. El ajuste de las bridas no afecta al par de accionamiento ni al funcionamiento de la válvula.
•Acabado de la mariposa con bordes superpuestos que permite optimizar el sellado, reducir el par de maniobra y reducir considerablemente el desgaste de la junta.
•Brújulas guía en el eje.
•Acoplamiento del vástago-lente con doble eje realizado sin elementos de fijación (tornillos, pernos, enchufes, etc.) para eliminar los puntos en riesgo de corrosión y rotura.
•Facilitado además cualquier desmontaje por mantenimiento o limpieza.
•Acoplamiento con cualquier accionamiento (neumático, eléctrico, manual, etc.) facilitado por el cuello de la válvula con plan normalizado EN ISO 5211.
•Todos los detalles están perfectamente tratados para garantizar la total compatibilidad con la mayor parte de los fluidos usados en los procesos industriales.
Los datos y las características de este catálogo podrían ser cambiados para mejoras técnicas incluso sin previo aviso y, por lo tanto, no son vinculantes para el suministro.
EJECUCIONES ESTÁNDAR:
• Gama disponible: desde el DN 40 al DN 300 PN 10 - PN 16.
• Entramado estándar: PN 10=PN 16 desde el DN 40 al DN 150; PN 10 o PN 16 desde el DN 200 al DN 300.
• Bajo pedido PN 16 desde el DN 200 al DN 300.
• Requisitos generales según la UNI EN593.
• Espacio de cara a cara normalizados EN 558 serie 20.
• Cabeza de la válvula normalizada ISO 5211.
• Sellado de acuerdo con la EN 12266-1 tasa A.
• Otras combinaciones bajo pedido.
• Temperatura de uso para las juntas:
EPDM: desde -25°C a +135°C;
NBR: desde -23°C a +82°C;
FKM: desde -10°C a +190°C;
PTFE (en base a EPDM): desde -25°C a +135°C.
• Presión de uso entre bridas: PN 16 bar desde el DN 40 al DN 150; PN 10 o PN 16 bar desde el DN 200 al DN 300.
• Espesor de recubrimiento epoxídico: 160 ÷ 200 μ. RAL: 5015
EJECUCIONES BAJO PEDIDO:
• Temperatura de uso para juntas especiales:
SILICONE: desde -25°C a +160°C;
NBR CARBOX: desde -10°C a +82°C;
NBR BIANCO para fluidos alimentarios: desde -23°C a +82°C;
HNBR: desde -20°C a +120°C
• Para otras aplicaciones contactar con nuestro departamento comercial.
CERTIFICACIONES:
Cumple con la directiva Europea 2014/68/UE "PED".
• Homologación DVGW para gas combustible (V386).
• Homologación RINA.
• Declaración de conformidad al D.M.n°174; Idoneidad al contacto con agua y fluidos alimentarios (V386).
• Versión ATEX de conformidad con la Directiva Europea 2014/34/UE.
• Certificado ATEX bajo pedido (Para las válvulas con junta de PTFE, solo hasta DN200).

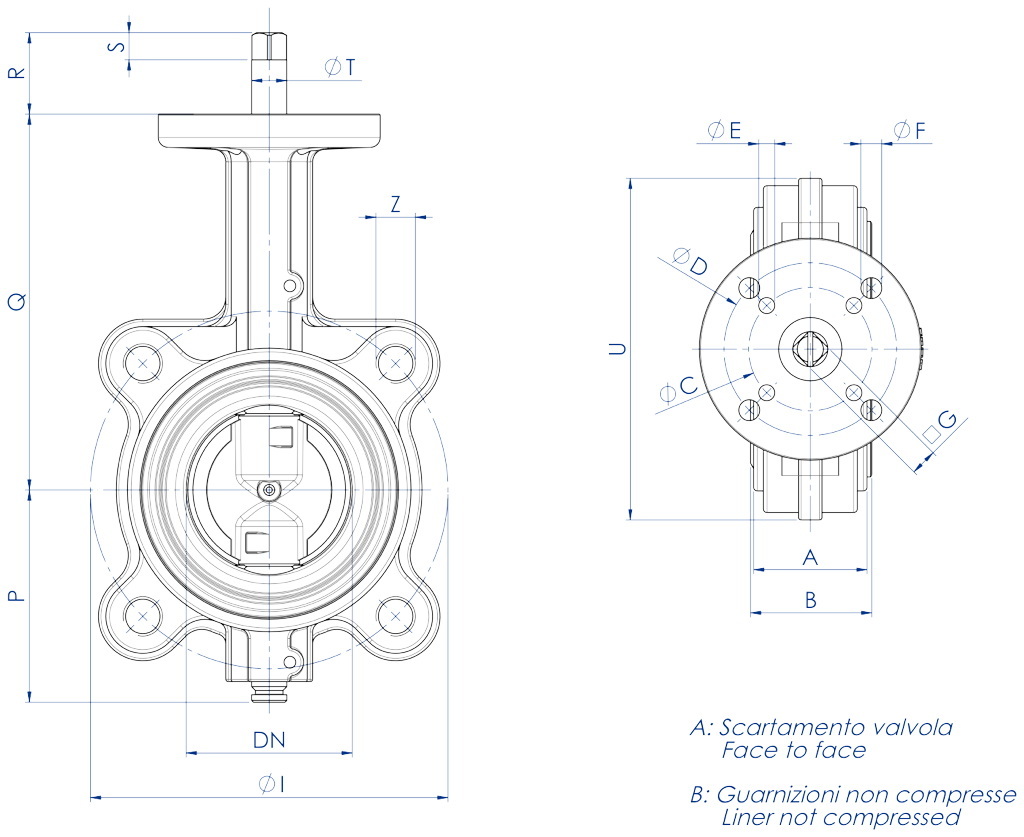

DIMENSIONES | ||||||||||||||||||
MEDIDA | PN | A | B | ØC | ØD | ØE | ØF | ØG | ØI | P | Q | R | S | ØT | U | ØZ | Agujeros | |
DN [mm] | [pulgadas] | |||||||||||||||||
DN 40 | 1"1/2 | 10-16 | 33 | 36 | 50 | 70 | 6,5 | 8,5 | 9 | 110 | 70 | 125 | 31 | 9 | 14,2 | 118 | M16 | 4 |
DN 50 | 2" | 10-16 | 43 | 46 | 50 | 70 | 6,5 | 8,5 | 9 | 125 | 80 | 140 | 31 | 9 | 14,2 | 125 | M16 | 4 |
DN 65 | 2"1/2 | 10-16 | 46 | 49 | 50 | 70 | 6,5 | 8,5 | 11 | 145 | 86 | 152 | 33 | 11 | 14,2 | 139 | M16 | 4 |
DN 80 | 3" | 10-16 | 46 | 49 | 50 | 70 | 6,5 | 8,5 | 11 | 160 | 95,5 | 159 | 33 | 11 | 14,2 | 184 | M16 | 8 |
DN 100 | 4" | 10-16 | 52 | 56 | 50 | 70 | 6,5 | 8,5 | 11 | 180 | 108 | 178 | 33 | 11 | 14,2 | 204 | M16 | 8 |
DN 125 | 5" | 10-16 | 56 | 59 | 70 | 8,5 | 14 | 210 | 124,5 | 190,5 | 36 | 14 | 19 | 230 | M16 | 8 | ||
DN 150 | 6" | 10-16 | 56 | 59 | 70 | 8,5 | 14 | 240 | 137 | 203 | 36 | 14 | 19 | 266 | M20 | 8 | ||
DN 200 | 8" | 10 | 60 | 64 | 70 | 8,5 | 17 | 295 | 166 | 238 | 39 | 17 | 22,2 | 318 | M20 | 8 | ||
DN 250 | 10" | 10 | 68 | 72 | 102 | 125 | 11 | 13 | 17 | 350 | 199 | 268 | 50 | 17 | 28,5 | 395 | M20 | 12 |
DN 300 | 12" | 10 | 78 | 81,5 | 102 | 125 | 11 | 13 | 22 | 400 | 234 | 306 | 55 | 22 | 28,5 | 448 | M20 | 12 |
DN 200 | 8" | 16 | 60 | 64 | 70 | 8,5 | 17 | 295 | 166 | 238 | 39 | 17 | 22,2 | 329 | M20 | 12 | ||
DN 250 | 10" | 16 | 68 | 72 | 102 | 125 | 11 | 13 | 22 | 355 | 199 | 268 | 55 | 22 | 28,5 | 395 | M24 | 12 |
DN 300 | 12" | 16 | 78 | 81,5 | 102 | 125 | 11 | 13 | 22 | 410 | 234 | 306 | 55 | 22 | 28,5 | 448 | M24 | 12 |

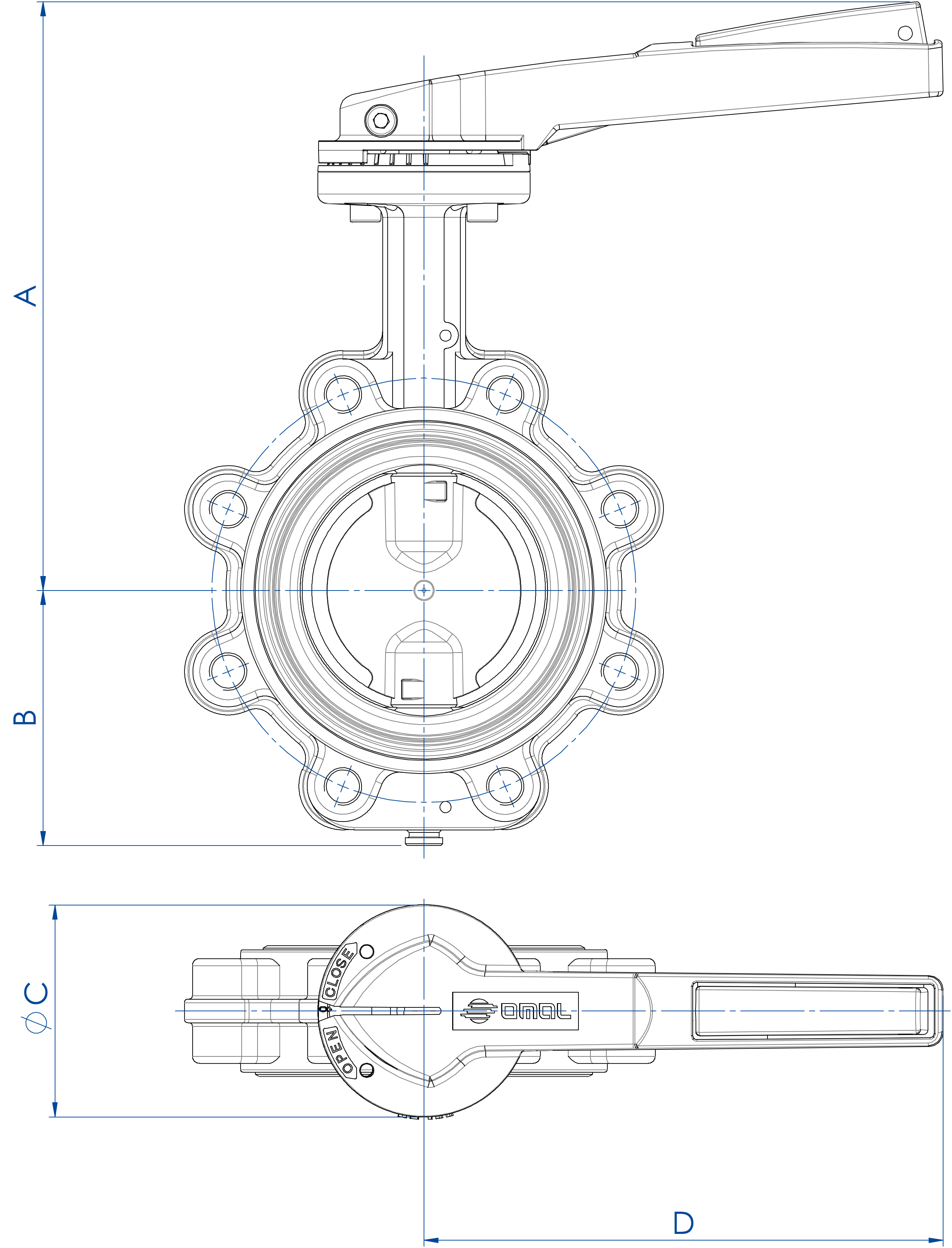

CARACTERÍSTICAS DE LA PALANCA
Palanca con regulación dentada de 10 posiciones:
Material: aluminio;
Tratamiento externo: pintada (poliéster);
Peso: desde 0,3 a 0,9 Kg.
Bloqueable en cualquier posición.
DIMENSIONES | ||||||
MEDIDA | A | B | øC | D | Kg | |
DN [mm] | [pulgadas] | |||||
DN 40 | 1" 1/2 | 188 | 70 | 90 | 160 | 2,5 |
DN 50 | 2" | 203 | 80 | 90 | 160 | 3,4 |
DN 65 | 2" 1/2 | 225 | 86 | 90 | 220 | 4,3 |
DN 80 | 3" | 230 | 95,5 | 90 | 220 | 5,5 |
DN 100 | 4" | 250 | 108 | 90 | 220 | 6,6 |
DN 125 | 5" | 277 | 124,5 | 90 | 350 | 9 |
DN 150 | 6" | 290 | 137 | 90 | 350 | 11,4 |
DN 200 | 8" | 325 | 166 | 90 | 350 | 17,5 |

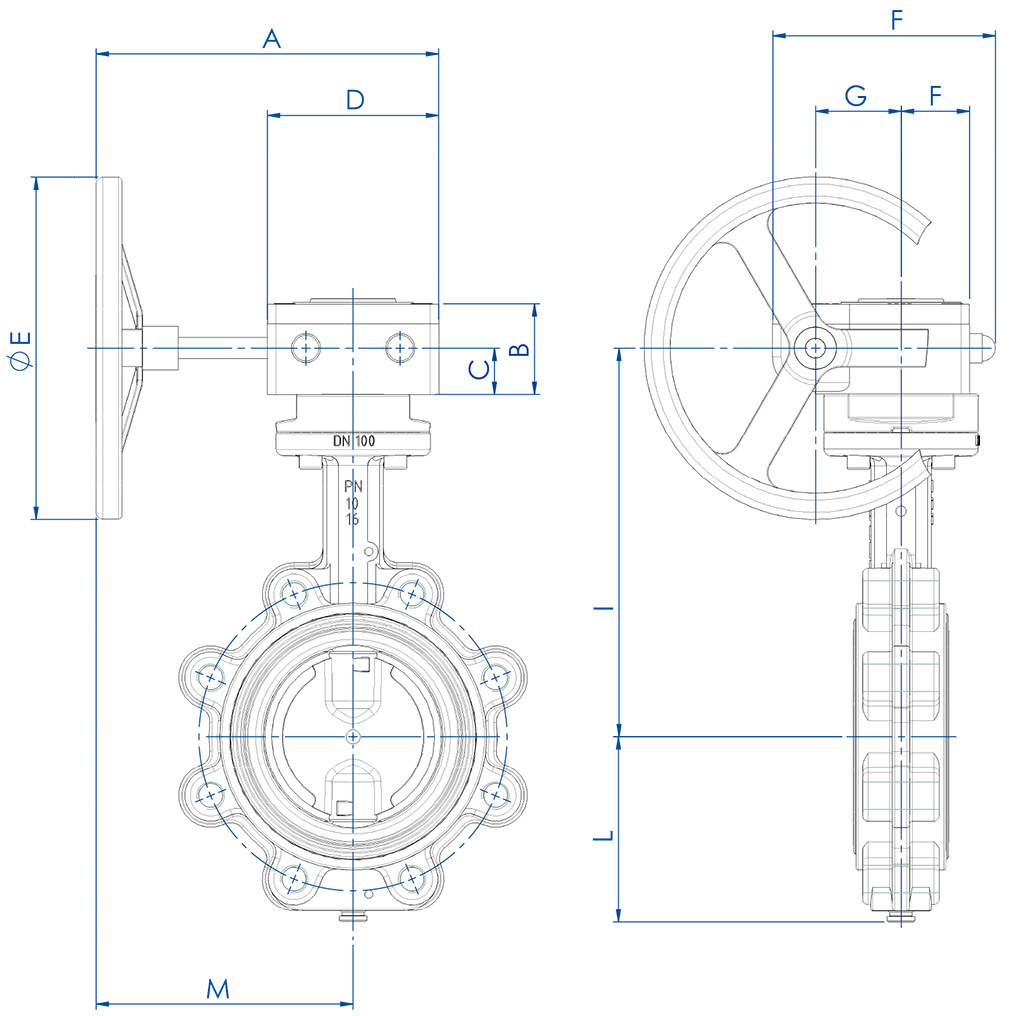

CARACTERÍSTICAS DEL REDUCTOR
Mecanismo de concepción experimentada, funcional a través del piñón dentado y tornillo sin fin.
Un indicador visual da la posición de la válvula.
Cárter de aleación de aluminio para los reductores "RF0", en hierro fundido para los reductores "RRM...".
Piñón dentado en hierro fundido.
Tornillo sin fin de acero tratado.
Volante de acero.
Exterior tratado con pintura epoxídica.
DIMENSIONES | ||||||||||||||
MEDIDA | PN | A | B | C | D | ØE | F | G | H | I | L | M | Kg | |
DN [mm] | [pulgadas] | |||||||||||||
DN 40 | 1"1/2 | 10-16 | 200 | 49 | 24 | 80 | 140 | 115 | 42 | 35 | 171,2 | 70 | 160 | 3,6 |
DN 50 | 2" | 10-16 | 200 | 49 | 24 | 80 | 140 | 115 | 42 | 35 | 185,9 | 80 | 160 | 4,5 |
DN 65 | 2"1/2 | 10-16 | 200 | 54 | 27 | 100 | 200 | 130 | 50 | 40 | 201,6 | 86 | 150 | 5,9 |
DN 80 | 3" | 10-16 | 200 | 54 | 27 | 100 | 200 | 130 | 50 | 40 | 208 | 95,5 | 150 | 7,1 |
DN 100 | 4" | 10-16 | 200 | 54 | 27 | 100 | 200 | 130 | 50 | 40 | 227 | 108 | 150 | 8,2 |
DN 125 | 5" | 10-16 | 200 | 54 | 27 | 100 | 200 | 130 | 50 | 40 | 239,7 | 124,5 | 150 | 10,2 |
DN 150 | 6" | 10-16 | 200 | 54 | 27 | 100 | 200 | 130 | 50 | 40 | 252,4 | 137 | 150 | 12 |
DN 200 | 8" | 10 | 250 | 70,5 | 40,5 | 140 | 300 | 175 | 60 | 60 | 300,7 | 166 | 180 | 21,6 |
DN 250 | 10" | 10 | 250 | 70,5 | 40,5 | 140 | 300 | 175 | 60 | 60 | 342 | 199 | 180 | 29,8 |
DN 300 | 12" | 10 | 250 | 70,5 | 40,5 | 140 | 300 | 175 | 60 | 60 | 380 | 234 | 180 | 45,1 |
DN 200 | 8" | 16 | 250 | 70,5 | 40,5 | 140 | 300 | 175 | 60 | 60 | 300,7 | 166 | 180 | 21,6 |
DN 250 | 10" | 16 | 250 | 70,5 | 40,5 | 140 | 300 | 175 | 60 | 60 | 342 | 199 | 180 | 29,8 |
DN 300 | 12" | 16 | 250 | 70,5 | 40,5 | 140 | 300 | 175 | 60 | 60 | 380 | 234 | 180 | 45,1 |

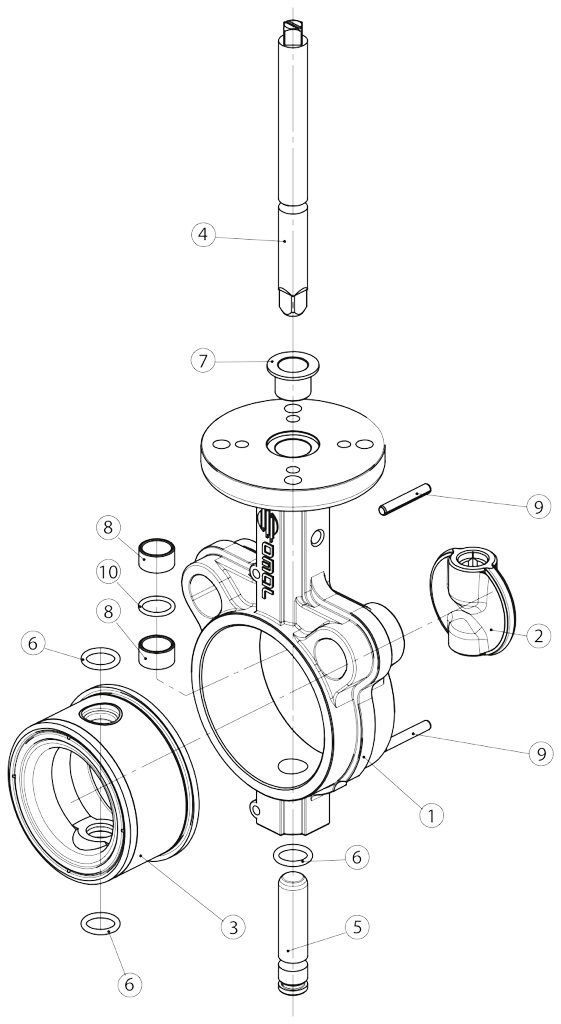

MATERIALES | ||
1 | Cuerpo | A536 65-45-12 (GGG50) (Equivalente a EN-GJS-450-10 EN-JS 1040) |
2 | Lente | A536 65-45-12 (GGG50) - A351 CF8M (316 S.S.) |
3* | Junta | EPDM-NBR |
4 | Eje de comando | A276 S42000 (420 S.S.) (Equaivalente a X20CR13; 1.4021) |
5 | Eje inferior | A276 S42000 (420 S.S.) (Equaivalente a X20CR13; 1.4021) |
6* | Junta tórica inferior | EPDM-NBR (FKM solo si particular) |
7* | Casquillo superior | Resina epoxídica |
8* | Casquillos guía | Resina epoxídica con PTFE para las medidas desde DN40 a DN300, Bronce para las medidas desde DN350 a DN600 |
9* | Pasadores elásticos | Acero inoxidable |
10* | Junta tórica eje | EPDM-NBR |
GUÍA AL USO DE MATERIALES | ||
MATERIAL | CARACTERÍSTICAS | APLICACIONES |
HIERRO FUNDIDO A536 65-45-12 | Resistencia mecánica comparable a la de acero. Temperatura de uso: desde -25°C a +250°C. | Uso general Normalmente usada para cuerpo y mariposa |
BRONCE- ALUMINIO | Buena resistencia a la corrosión. | Fluidos corrosivos, agua de mar |
RIVESTIMENTO RILSAN | Resistencia muy buena a la corrosión. | Uso general Normalmente usada para cuerpo y mariposa |
ACERO INOXIDABLE A351-CF8M | Resistencia muy buena a la corrosión. | Circuitos alimentarios, químicos, farmacéuticos, etc. |
EPDM | Temperatura de uso: desde -25°C a +135°C. No se recomienda para hidrocarburos. | gua (suavizada, industrial, glicol, agua de mar), vapor de agua, ozono, bases y ácidos diluidos, disolventes de acetona, alcohol, sosa cáustica, agentes atmosféricos. |
NBR | Buenas propiedades mecánicas (abrasión), buena resistencia a aceites minerales, a ciertos hidrocarburos y a disolventes alifáticos. Temperatura de uso: -23°C a +82°C. No recomendado con acetona, con cetonas, nitratos e hidrocarburos clorados. | Servicios generales, aire comprimido, agua fría, fluidos hidráulicos, metano, butano, petróleo, agua de mar, circuitos abrasivos para transporte neumático, grasas animales y vegetales. |
NBR BLANCO | Buenas propiedades mecánicas (abrasión), buena resistencia a aceites minerales, a ciertos hidrocarburos y a solventes alifáticos Temperatura de uso: -23°C a +82°C. No recomendado con acetona, con cetonas, nitratos e hidrocarburos clorados. | Servicios generales, aire comprimido, agua fría, fluidos hidráulicos, metano, butano, petróleo, agua de mar y circuitos abrasivos para transporte neumático. |
NBR BLANCO PARA AGUA POTABLE | Específicamente formulado para su uso con agua destinada al consumo humano de conformidad con el D.L. 174/2004. Temperatura de uso: -23°C a +82°C. No recomendado con acetona, con cetonas, nitratos e hidrocarburos clorados. | Servicios generales, aire comprimido, agua fría, fluidos hidráulicos, metano, butano, petróleo, agua de mar y circuitos abrasivos para transporte neumático. |
NBR CARBOX | Buenas propiedades mecánicas (abrasión), buena resistencia a los aceites minerales, a ciertos hidrocarburos y disolventes alifáticos Temperatura de uso: -10°C a +82°C. No recomendado con acetona, con cetonas, nitratos e hidrocarburos clorados. Excelente resistencia a la abrasión. | Fluidos y polvos abrasivos |
HNBR | Excelentes propiedades mecánicas (abrasión), buena resistencia a los aceites minerales, a ciertos hidrocarburos y disolventes alifáticos Temperatura de uso: -20°C a +120°C. No recomendado con acetona, con cetonas, nitratos e hidrocarburos clorados. | Servicios generales, aire comprimido, agua fría, fluidos hidráulicos, metano, butano, petróleo, agua de mar y circuitos abrasivos para transporte neumático. |
FKM | Muy buena resistencia a: calor, luz, agentes atmosféricos, disolventes bezoicos. Impermeable a los gases. No recomendado para vapor y agua hirviendo. Temperatura de uso: -10°C a +190°C. | Disolventes (menos los acetónicos), hidrocarburos sólidos, combustibles oxigenantes, ácidos, bases, fluidos hidráulicos, aceites. |
SILICONA PARA ALTA TEMPERATURA | Muy buena resistencia al agua sobrecalentada y al vapor (hasta 150°) Temperatura de uso: -25°C a 160°C. | Aire o gas inerte caliente (hasta +180°C), industria alimentaria, agua, vapor. |
PTFE ON EPDM | Muy buena resistencia química a disolventes y productos corrosivos. No recomendado para fluidos abrasivos, metales alcalinos (potasio, sodio), flúor gaseoso. Temperatura de uso: -25°C a +135°C. | Industrias alimentarias y químicas con productos altamente corrosivos. |
N.B. En la tabla anterior se muestran las características específicas, y las aplicaciones específicas consiguientes, de cada material que OMAL pone a su disposición. Sin embargo, en situaciones inusuales (como instalaciones especiales, contactos con fluidos particulares, condiciones extraordinarias de presión y temperatura, etc.), la variación de los factores que influyen en la corrosión y la abrasión puede alterar las prestaciones de los materiales. En cualquier caso, le recordamos que la elección final del material depende del cliente y que nuestra oficina técnica estará encantada de examinar cualquiera de sus necesidades. |
PARES DE ACELERACIÓN en Nm | ||||||||||
MEDIDA | DN 40 1"1/2 | DN 50 2" | DN 65 2"1/2 | DN 80 3" | DN 100 4" | DN 125 5" | DN 150 6" | DN 200 8" | DN 250 10" | DN 300 12" |
PN 10 bar | 15 | 15 | 17 | 19 | 27 | 36 | 54 | 109 | 145 | 218 |
PN 16 bar | 18 | 18 | 25 | 27 | 35 | 52 | 72 | 142 | 170 | 250 |

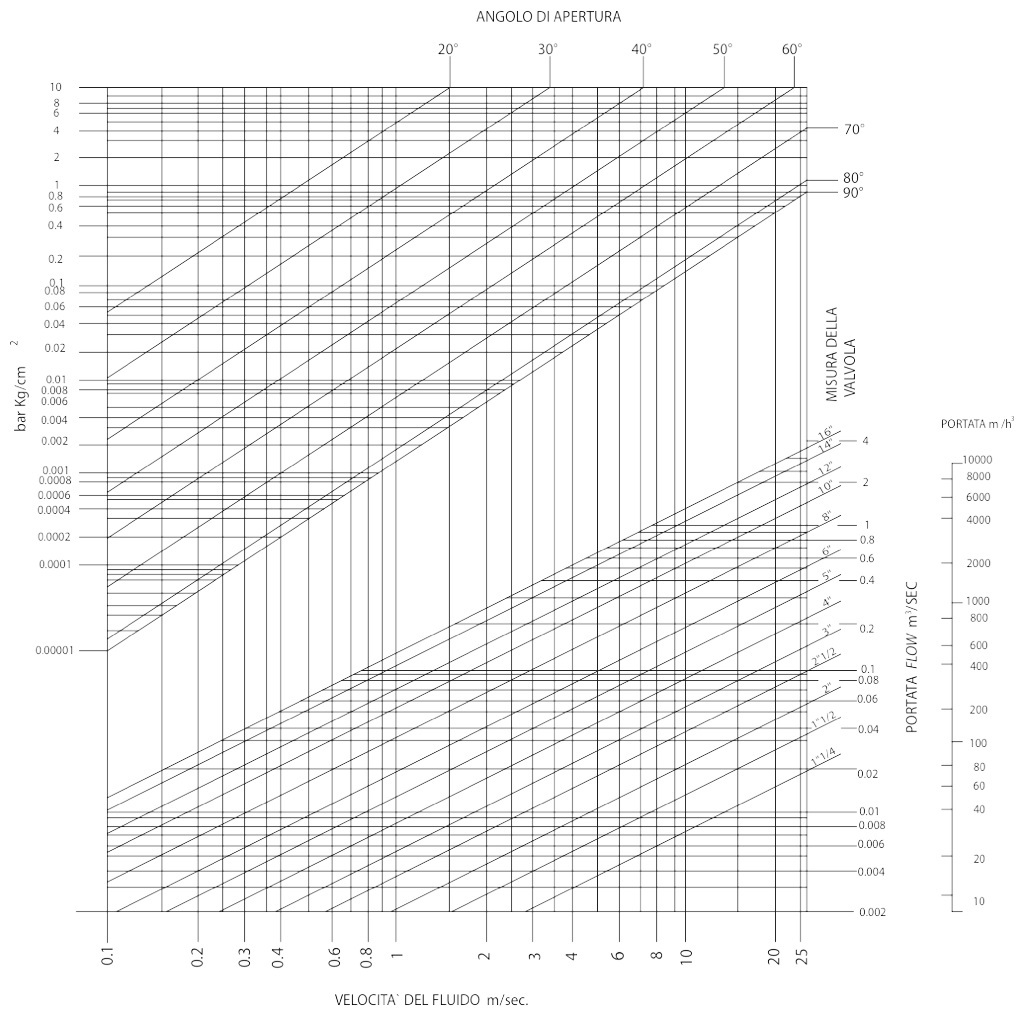

DIAGRAMA PÉRDIDA DE CARGA-FLUJO
Ejemplo: buscar la pérdida de carga y de la velocidad para un flujo de agua de 0,1 m3/seg. en una válvula de 6" de diámetro
(DN 150) con un ángulo de apertura de 90°.
1) Determinar el punto de encuentro de las líneas de flujo y diámetro de la válvula.
2) Desde este punto, subir verticalmente hasta encontrar la recta de 90° y desde el nuevo punto encontrado trazar una línea horizontal hasta la escala de la pérdida de carga, encontrando así el valor requerido (0,038 bar).
3) Desde el punto 1, descendiendo verticalmente en la escala de velocidad, se puede leer el valor de la velocidad del fluido (5 m/seg.)

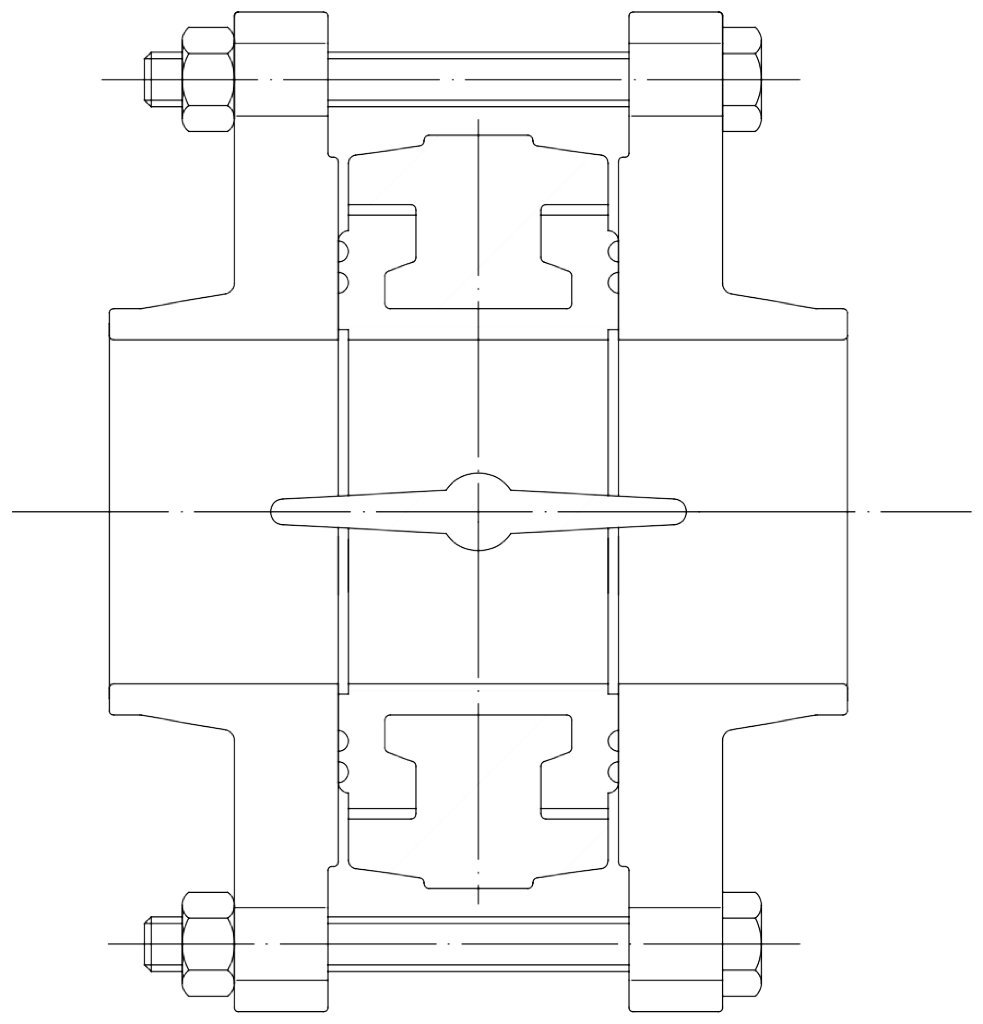

INSTRUCCIONES PARA EL MONTAJE

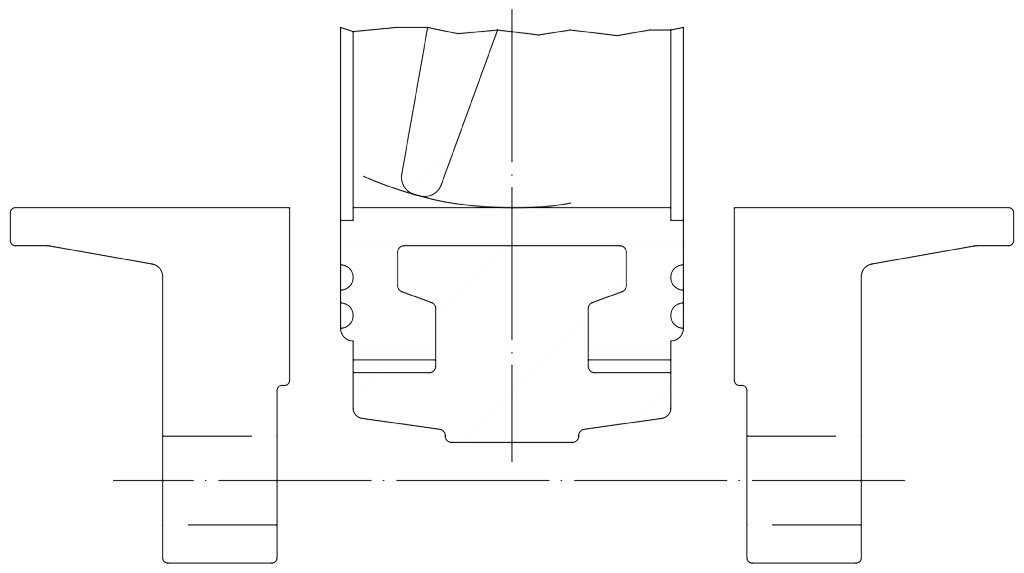

La distancia entre las bridas debe permitir la introducción de la válvula sin que la junta interfiera con ellas. Durante la operación, la mariposa debe estar en posición semicerrada.
Después de colocar la válvula entre las bridas y antes de apretar los pernos, la mariposa debe estar en la posición abierta. De lo contrario, existe el riesgo de dañar o deformar permanentemente la junta al cerrar la válvula.

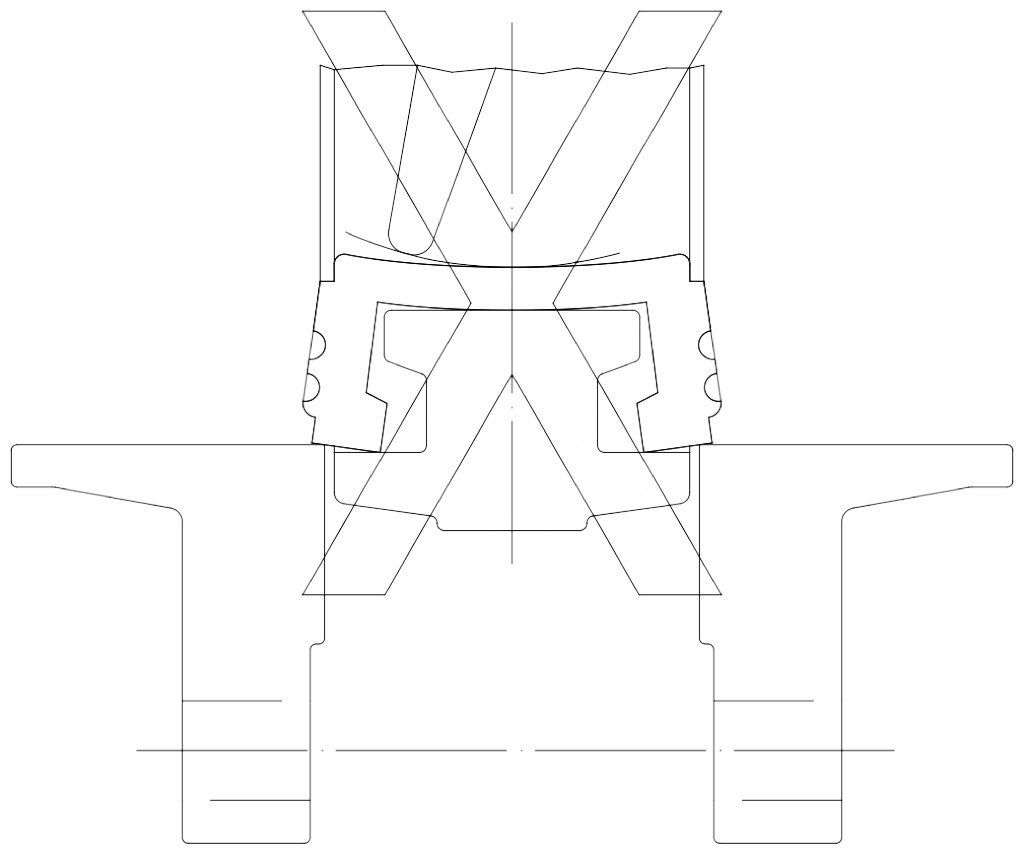

Ejemplo de montaje incorrecto: las bridas no están suficientemente abiertas, la junta puede deteriorarse.
La válvula de mariposa OMAL se monta entre las bridas de las tuberías sin anillos de retención adicionales y se centra con los tirantes y los tornillos de fijación. Los diámetros de las bridas deben cumplir con los valores indicados.

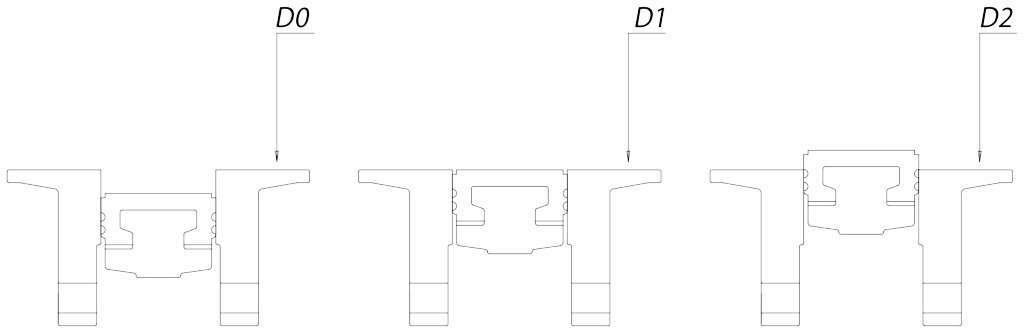

D0 diámetro mínimo de la brida para permitir el alojamiento de la válvula (en el caso de una válvula perfectamente centrada)
D1 diámetro máximo de la brida para un uso óptimo
D2 diámetro máximo posible de la brida para un uso en presión reducida. En este caso y para cualquier necesidad, póngase en contacto con nuestra oficina técnica para cualquier aclaración.
DIMENSIONES BRIDAS | |||||||||||||||
Diámetro | DN 40 | DN 50 | DN 65 | DN 80 | DN 100 | DN 125 | DN 150 | DN 200 | DN 250 | DN 300 | DN 350 | DN 400 | DN 450 | DN 500 | DN 600 |
D0 [mm] | 30 | 36 | 51 | 67 | 93 | 119 | 143 | 196 | 247 | 297 | 329 | 376 | 426 | 475 | 573 |
D1 [mm] | 45 | 57 | 69 | 82 | 107 | 133 | 154 | 206 | 257 | 310 | 338 | 390 | 441 | 492 | 596 |
D2 [mm] | 51 | 68 | 80 | 93 | 116 | 148 | 170 | 221 | 276 | 327 | 346 | 399 | 450 | 500 | 602 |
