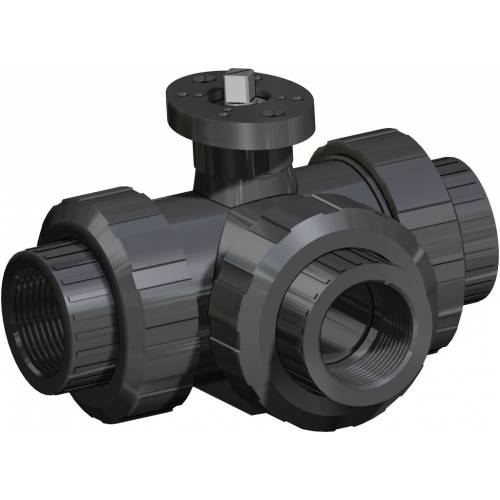

CARACTERÍSTICAS GENERALES: • Válvula de clasificación y mezcla con 3 juntas. Permite el desvío del flujo en todas las direcciones con cierre de la descarga de aire en una de las tres conexiones. • Temperatura de funcionamiento: desde 0°C a +60°C • Presión de funcionamiento: ver diagrama. • Aplicaciones: sustancias químicas, fluidos a los que el PVC es químicamente resistente. • Conexiones: •roscadas hembra según la norma DIN/ISO 228/1. •para pegar según la norma ISO 727 UNI EN 1452
• PN 10 hasta 25°C si está clasificada como QUÍMICAMENTE RESISTENTE con fluido usado.
EJECUCIONES ESPECIALES BAJO PEDIDO: • Contactar con nuestro departamento comercial.

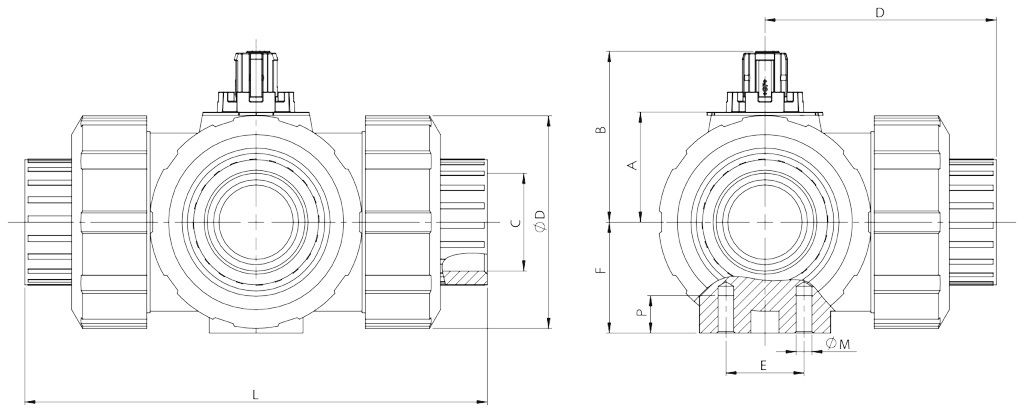

DIMENSIONES
MEDIDA
A
B
C Roscada
C Pegar
D Roscada
D Pegar
E
F
L Roscada
L Pegar
øM
P
øQ
DN [mm]
[pulgadas]
DN 10
3/8"
26,1
41
3/8"
16
54
52
25
28
113
109
6
8
50
DN 15
1/2"
26,1
41
1/2"
20
56
54
25
28
117
112
6
8
50
DN 20
3/4"
30
48,5
3/4"
25
66
64
25
32
135
131
6
8
58
DN 25
1"
35,2
55
1"
32
74
72
25
36
155
151
6
8
68
DN 32
1" 1/4
44
66,9
1" 1/4
40
89
90
45
45
179
181
8
9
84
DN 40
1" 1/2
50,2
73,1
1" 1/2
50
102,5
105
45
51
201
205
8
9
97
DN 50
2"
62
89,4
2"
63
130,5
133,5
45
65
255
261
8
9
124

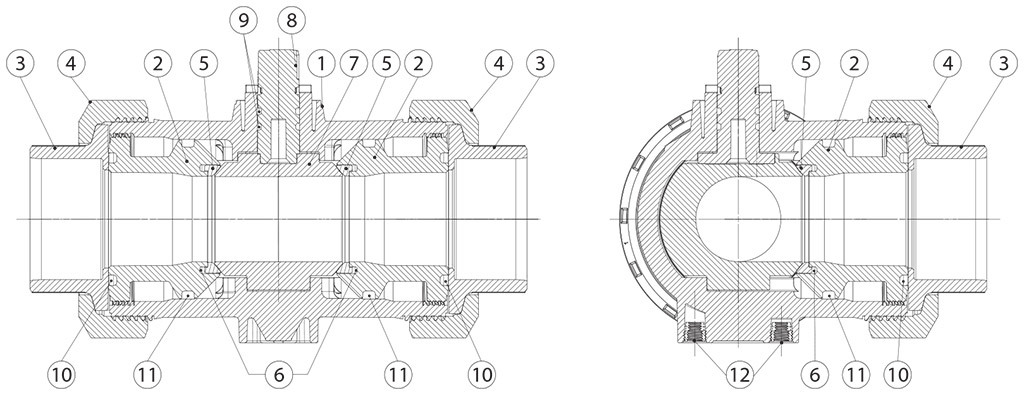

MATERIALES
1
Cuerpo
PVC-U
2
Soporte junta bola
PVC-U
3
Manguito
PVC-U
4
Abrazadera
PVC-U
5
Junta de sellado bola
PTFE
6
Junta tórica de la parte trasera del asiento
EPDM
7
Bola
PVC-U
8
Vástago
PVC-U
9
Junta tórica del vástago
EPDM
10
Junta tórica de sellado del manguito
EPDM
11
Junta tórica del cuerpo
EPDM
12
Aplicaciones de montaje
S.S.

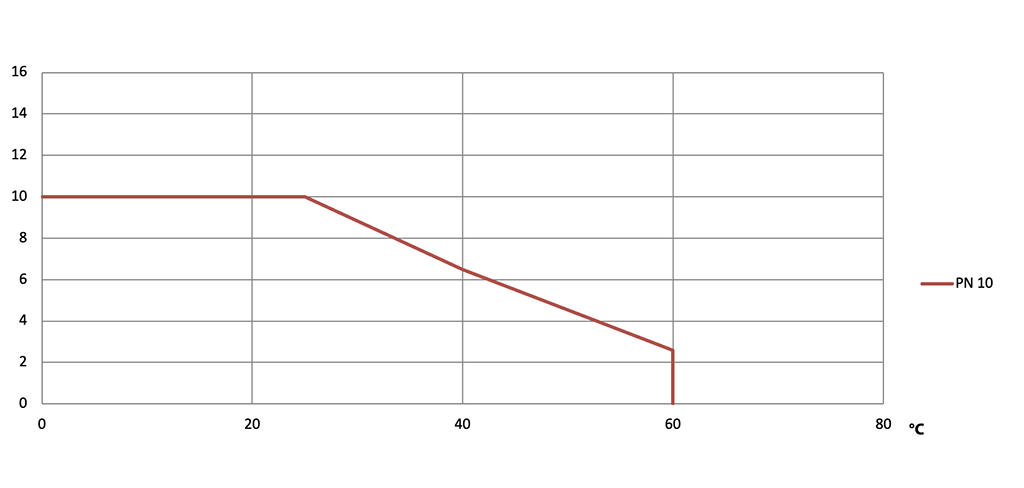

DIAGRAMA PRESIÓN/TEMPERATURA
Capacidad/pérdida de carga y coeficiente nominal Kv
BOLA "L"
DN10
DN15
DN20
DN25
DN32
DN40
DN50
Kv100
50
75
150
280
480
620
1230
KV100 litros por minuto
KV
3
4,5
9
16,8
28,8
37,2
73,8
KV metros cúbicos/hora
BOLA "T"
DN10
DN15
DN20
DN25
DN32
DN40
DN50
Kv100
140
200
470
793
1290
1910
3100
KV100 litros por minuto
KV
8,4
12
28,2
47,2
77,4
114,6
186
KV metros cúbicos/hora
El valor Kv es el valor de la capacidad de carga en m3/h (con agua a 15°C) que provoca una caída de presión de 1 bar.
PARES DE ACELERACIÓN en Nm
MEDIDA
DN 10 3/8"
DN 15 1/2"
DN 20 3/4"
DN 25 1"
DN 32 1"1/4
DN 40 1"1/2
DN 50 2"
PN 10 bar
2
2
3
4
5,5
7,5
10
Los valores del par pueden variar según la temperatura y el tipo de fluido. Tener en cuenta un factor de seguridad igual a 1,4. Con frecuentes ciclos de apertura y cierre, el par de maniobra puede disminuir sensiblemente con respecto al inicial. Los acoplamientos actuador/válvula, mostrados en las siguientes páginas, se realizan para válvulas que interceptan fluidos líquidos o gaseosos, limpios y para temperaturas medias. Para más información, o usos diferentes, consultar nuestro departamento comercial.

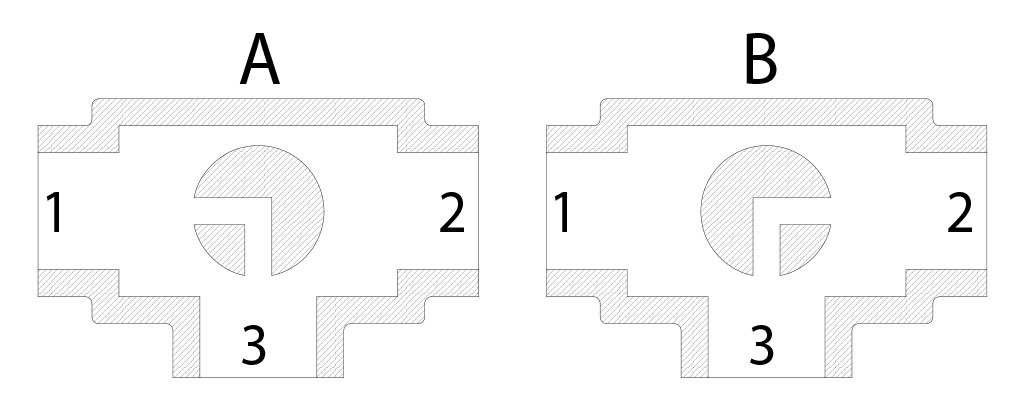

Esquema bola en "L"
N.B.: Con actuador SR NORMALMENTE CERRADO la posición de reposo de la bola debe ser la “A”. Con actuador SR NORMALMENTE ABIERTO la posición de reposo de la bola debe ser la “B”.
Vista desde arriba

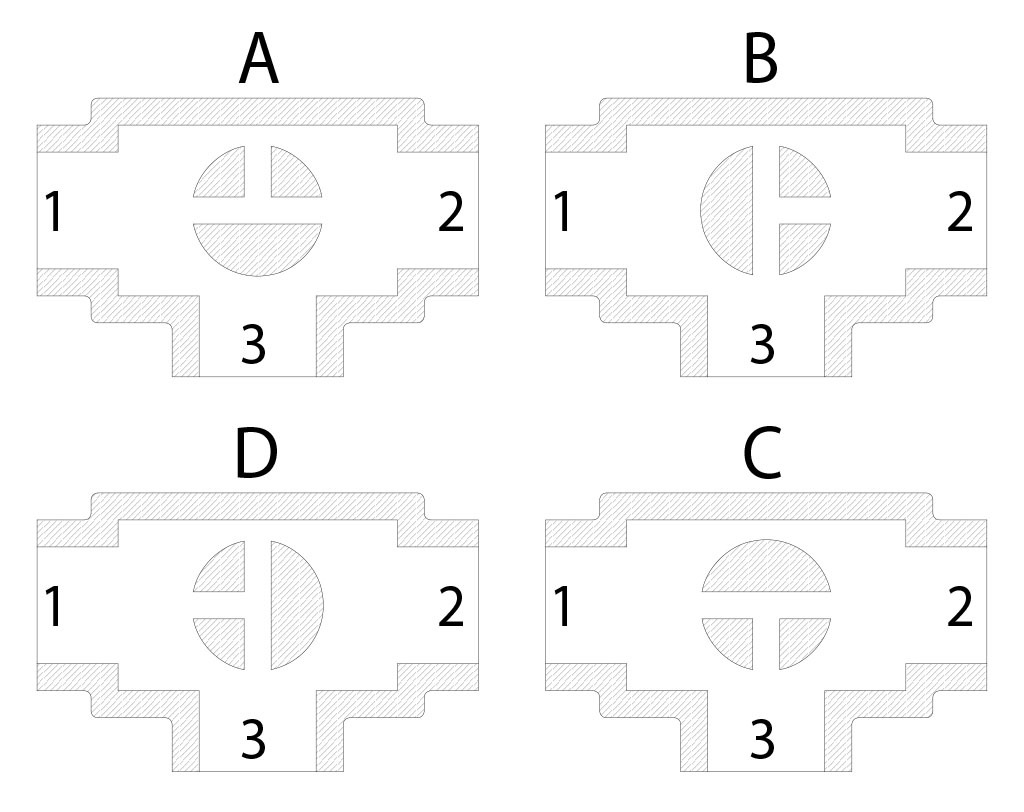

Esquema bola en "T"
Con el actuador son posibles solo dos posiciones con rotación de 90°: la configuración de la bola siempre debe comunicarse a nuestro departamento comercial.
N.B.: Con el actuador SR NORMALMENTE CERRADO elegir la posición de reposo de la bola; alimentando, el actuador gira en sentido contrario a las agujas del reloj. Con el actuador SR NORMALMENTE ABIERTO elegir la posición de reposo de la bola; alimentando, el actuador gira en sentido de las agujas del reloj.
