CARACTERÍSTICAS GENERALES: • La válvula está construida en 316L acero inoxidable, con 4 juntas en la bola. Para el funcionamiento ver el esquema. • Temperatura de uso: desde -20°C a + 150°C • Presión de uso: ver tabla. • Fluido interceptado: para uso alimentario. • Tratamiento externo: pulido. • Extremos roscados hembra según la norma ISO 228 • Brida de montaje del accionador según la norma ISO 5211. • La versión con palanca no tiene la cabeza de la válvula según la norma ISO 5211 y no es posible montar ningún tipo de actuador.
EJECUCIONES ESPECIALES BAJO PEDIDO: • Conexiones: NPT. • Junta de sellado en: •PTFE cargado vidrio, •PTFE cargado carbografito, •Polietileno de alta densidad.
• Para otras aplicaciones contactar con nuestro departamento comercial.
CERTIFICACIONES: • Versión ATEX cumple con la Directiva Europea 2014/34/UE • Certificado ATEX bajo pedido

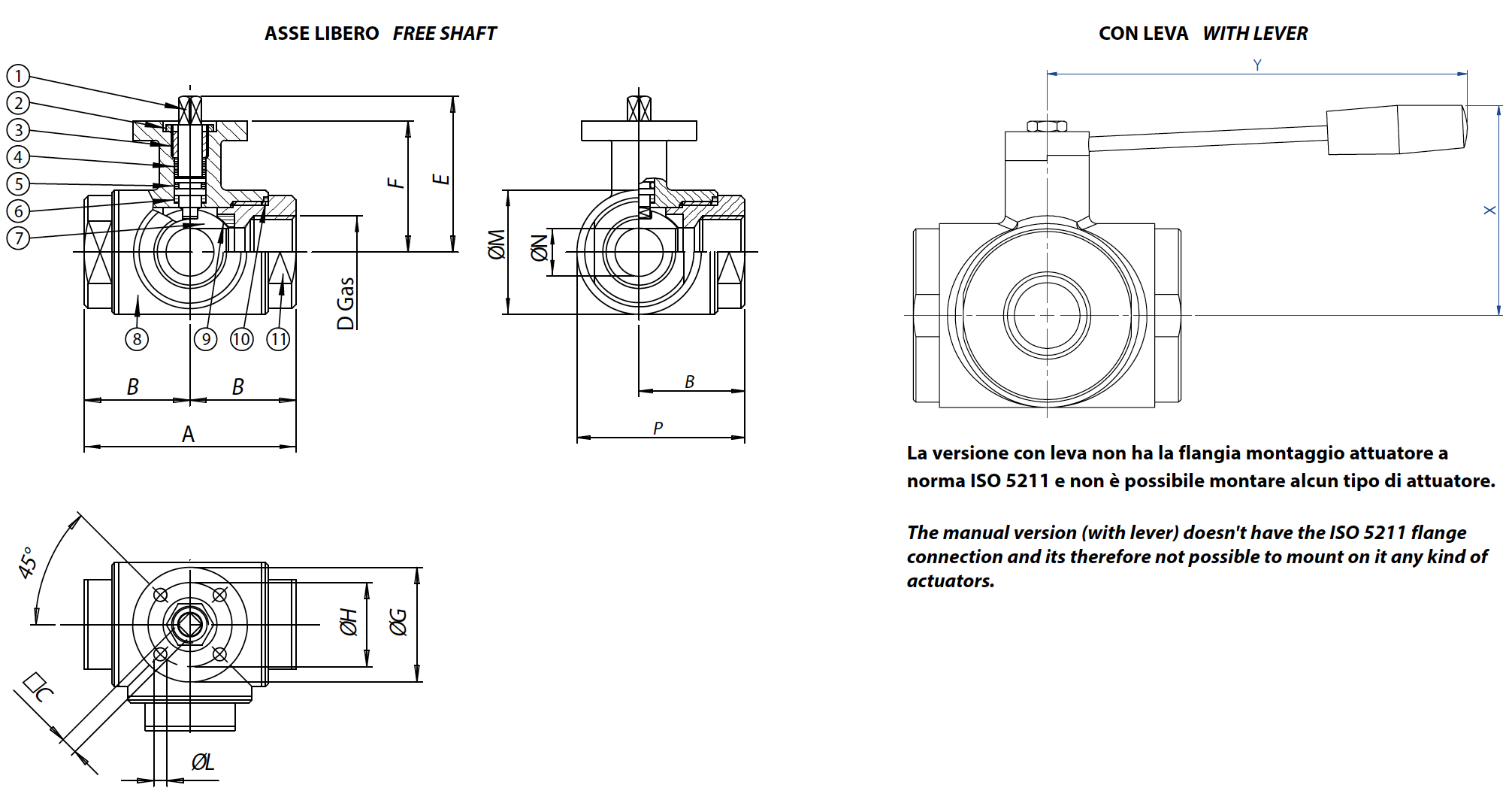

DIMENSIONES
MEDIDA
A
B
□C
D
E
F
øG
øH
øL
øM
øN
P
X
Y
DN [mm]
[pulgadas]
DN 10
3/8"
72
36
6
3/8”
54,5
46,5
46
36
6
45
12
58,5
60
110
DN 15
1/2"
82
41
6
1/2”
57
49
54
42
6
52
15
67
65
110
DN 20
3/4"
92
46
9
3/4”
69,5
56,5
65
50
7
60
20
76
70
160
DN 25
1"
102
51
9
1”
74
61
65
50
7
70
25
86
80
160
DN 32
1" 1/4
118
59
14
1" 1/4
94,5
81,5
90
70
9
85
32
101,5
95
190
DN 40
1" 1/2
134
67
14
1" 1/2
102
89
90
70
9
100
40
117
110
190
DN 50
2"
144
72
17
2”
106,5
91,5
90
70
9
110
50
127
120
220
DN 65
2" 1/2
160
80
17
2" 1/2
116,5
101,5
125
102
11
122
65
141
130
285
DN 80
3"
200
100
17
3”
134
116
125
102
11
150
80
175
145
310
DN 100
4"
240
120
17
4”
149
131
125
102
11
192
100
216
160
310
MATERIALES
1
Vástago
316L S.S.
1.4401
UNI X2CrNiMo 17 12
2
Tuerca
303 S.S.
3
Anillo prensajuntas
304L S.S. (303 S.S.)
4*
Anillo de estanqueidad superior
P.T.F.E.
5*
Junta tórica de sellado perno
FKM
6*
Disco de sellado perno
P.T.F.E.
7
Bola
316L S.S.
1.4401
UNI X2CrNiMo 17 12
8
Cuerpo
316L S.S.
1.4401
UNI X2CrNiMo 17 12
9*
Juntas de sellado lateral
P.T.F.E.
10*
Juntas de sellado manguitos
P.T.F.E.
11
Manguito hembra
316L S.S.
1.4401
UNI X2CrNiMo 17 12
* Detalles del kit de repuesto KGBV45...

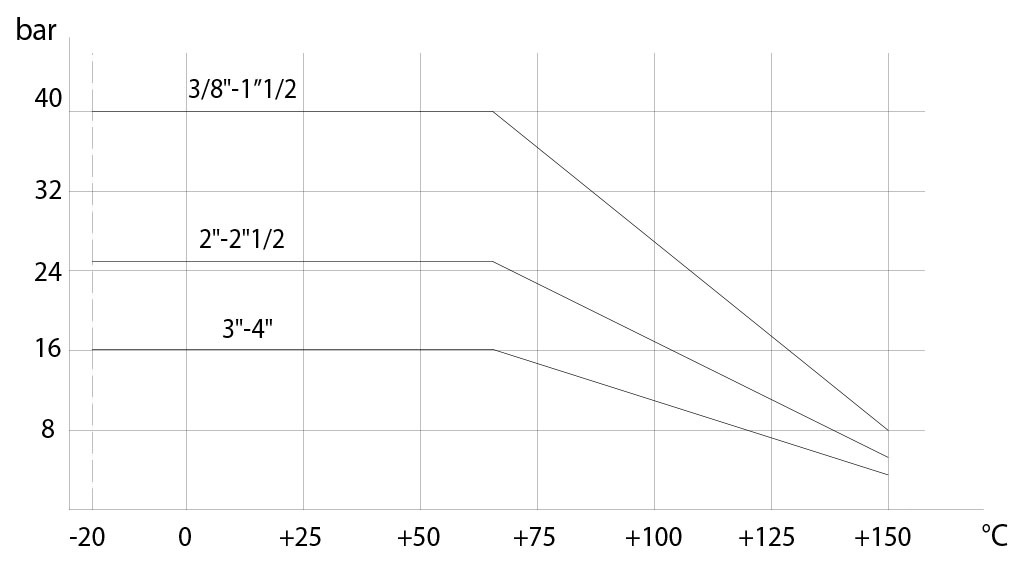

DIAGRAMA PRESIÓN/TEMPERATURA
PARES DE ACELERACIÓN en Nm
MEDIDA
DN 10 3/8"
DN 15 1/2"
DN 20 3/4"
DN 25 1"
DN 32 1"1/4
DN 40 1"1/2
DN 50 2"
DN 65 2"1/2
DN 80 3"
DN 100 4"
PN 16 bar
212
304
PN 25 bar
83
142
PN 40 bar
9
18
23
27
36
54
Los valores del par pueden variar según la temperatura y el tipo de fluido. Tener en cuenta un factor de seguridad igual a 1.4. Con frecuentes ciclos de apertura y cierre, el par de maniobra puede disminuir sensiblemente con respecto al inicial. Los acoplamientos actuador/válvula, mostrados en las siguientes páginas, se realizan para válvulas que interceptan fluidos líquidos o gaseosos, limpios y para temperaturas medias. Para más información, o usos diferentes, consultar nuestro departamento comercial.

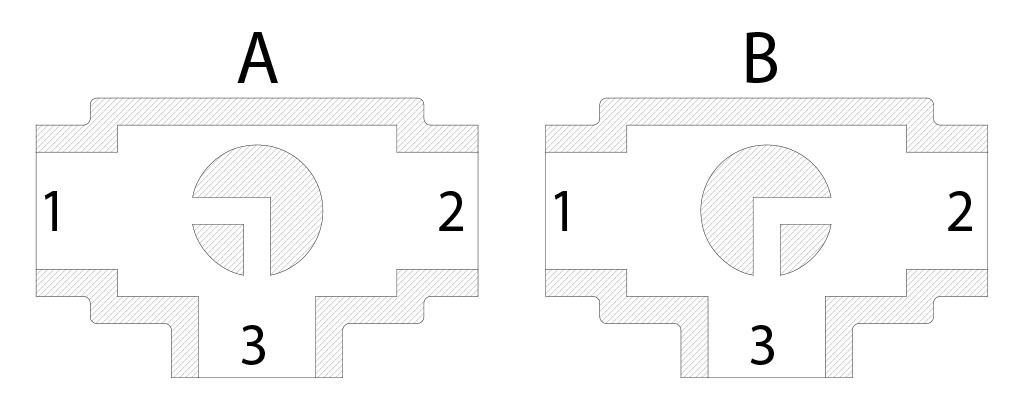

Esquema bola en "L"
N.B.: Con actuador SR NORMALMENTE CERRADO la posición de reposo de la bola debe ser la “A”. Con actuador SR NORMALMENTE ABIERTO la posición de reposo de la bola debe ser la “B”.
Vista desde arriba

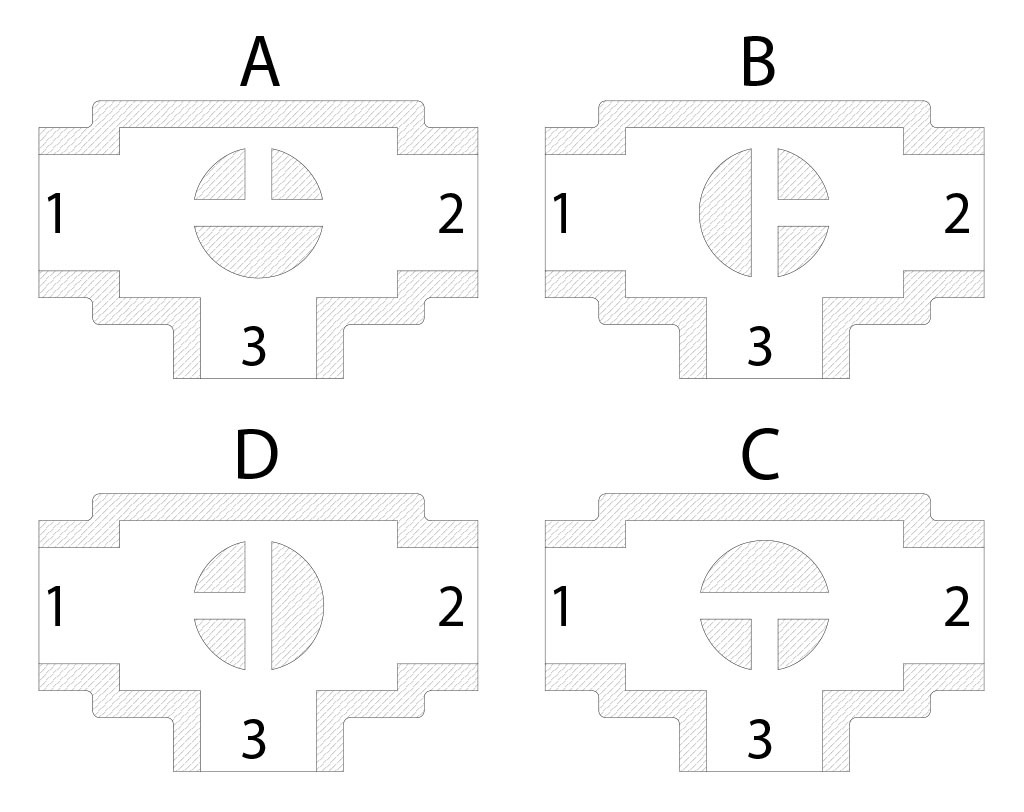

Esquema bola en "T"
Con el actuador son posibles solo dos posiciones con rotación de 90°: la configuración de la bola siempre debe comunicarse a nuestro departamento comercial.
N.B.: Con el actuador SR NORMALMENTE CERRADO elegir la posición de reposo de la bola; alimentando, el actuador gira en sentido contrario a las agujas del reloj. Con el actuador SR NORMALMENTE ABIERTO elegir la posición de reposo de la bola; alimentando, el actuador gira en sentido de las agujas del reloj.
