Válvula de bola de acero inoxidable Item 424

Macro Válvulas de bola

Categoría Otras válvulas de bola en acero inoxidable

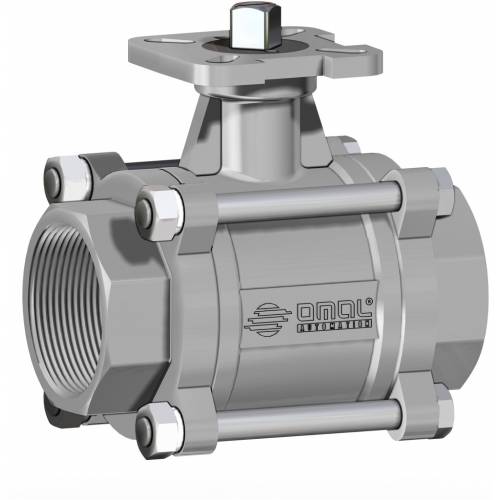

Válvula de bola en acero inoxidable microfundida en 3 piezas 2 vías roscada o para soldar - paso integral PN 63

CONFIGURA Accionamiento

SOLICITA INFORMACIÓN

IMPRIME PÁGINA

DESCARGA CATÁLOGO OTRAS VÁLVULAS DE BOLA EN ACERO INOXIDABLE

características
dimensiones
materiales
diagramas y pares de aceleración
documentos

CARACTERÍSTICAS GENERALES:
• Construida en 3 piezas para facilitar la intervención en sistemas de mantenimiento de alta frecuencia.
• Extremo: roscados según la norma ISO 7/1; soldadura de cabeza; soldadura de bolsillo.
• Juntas estándar de la bola en PTFE virgen.
• Temperatura de uso: desde -20°C a + 180°C (ver diagrama)
• Presión de uso: ver diagrama.
• Fluido interceptado: aire, agua, gas, productos petrolíferos y petroquímicos, fluidos agresivos.
• Brida de montaje del accionador según la norma ISO 5211.

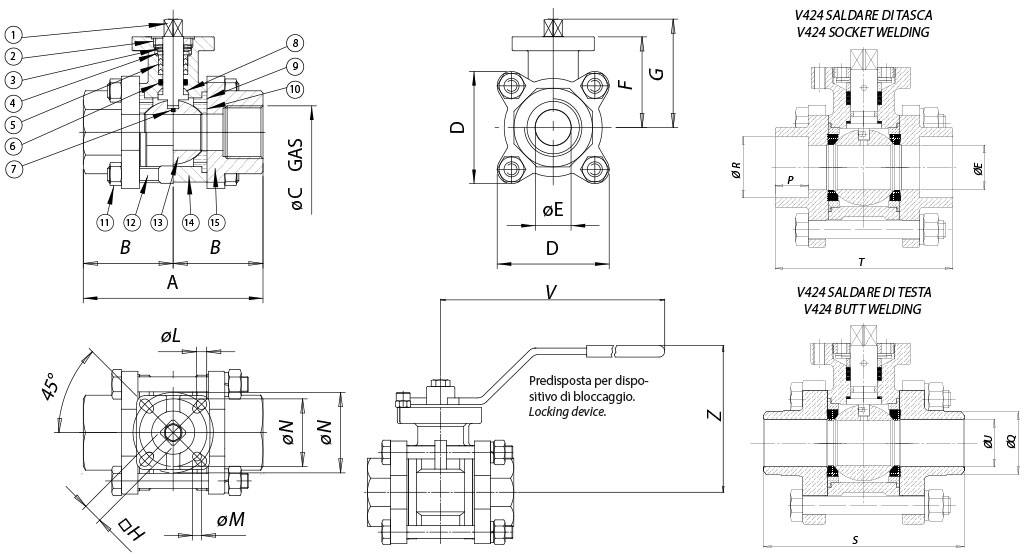

Válvula de bola de acero inoxidable Item 424 - dimensiones -

DIMENSIONES
MEDIDA		A	B	ØE	D	F	G	□H	ØL	ØM	ØN	THREADED END	SOCKET WELDING END			BUTT WELDING END			V	Z
DN [mm]	[pulgadas]	A	B	ØE	D	F	G	□H	ØL	ØM	ØN	ØC	ØR	P	T	ØU	ØQ	S	V	Z
DN 08	1/4"	65	32,5	11,2	48,8	42	49,5	9	6	6	36-42	1/4"	14,3	13,0	65,0	10,4	14,8	70	150	78,0
DN 10	3/8"	65	32,5	12,6	48,8	42	49,5	9	6	6	36-42	3/8"	17,7	13,0	65,0	13,7	18,5	70	150	78,0
DN 15	1/2"	75	37,5	15,0	48,8	42	49,5	9	6	6	36-42	1/2"	22,0	16,0	75,0	15,0	21,0	75	150	78,0
DN 20	3/4"	80	40,0	20,0	50,3	45	53,5	9	6	6	36-42	3/4"	27,5	16,0	80,0	21,4	28,3	90	150	82,5
DN 25	1"	90	45,0	25,0	64,0	52	62,7	11	7	6	42-50	1"	34,3	17,0	90,0	27,2	35,5	100	200	91,5
DN 32	1" 1/4	110	55,0	32,0	73,4	57	67,7	11	7	6	42-50	1" 1/4	43,0	20,0	110,0	35,5	43,7	110	200	95,5
DN 40	1" 1/2	120	60,0	38,0	82,0	68	81,5	11	9	7	50-70	1" 1/2	49,0	20,0	120,0	41,2	50,0	125	250	112,0
DN 50	2"	140	70,0	50,8	94,3	77	91,0	14	9	7	50-70	2"	61,4	22,0	140,0	52,7	63,0	150	250	118,5
DN 65	2"1/2	185	92,5	65,0	165,0	100	117	17	11	9	70-102	2" 1/2	77,2	33,0	185,0	65,3	77,2	190	300	140,0
DN 80	3"	205	102,5	80,0	190,0	111	127,7	17	11	9	70-102	3"	90,0	34,3	205,0	79,5	89,8	220	300	151,0
DN 100	4"	240	120,0	100,0	240,0	138	159,8	22	13	11	102-125	4"	115,4	41,0	240,0	102,3	115,4	270	400	178,0

Válvula de bola de acero inoxidable Item 424 - materiales -

MATERIALES
1	Vástago	316 S.S.	1.4401	UNI X5CrNiMo 17 12
2	Tuerca prensajuntas	304 S.S.	1.4301	UNI X5CrNi 18 10
3	Arandelas Belevilles	301 S.S.	1.4310	UNI X12CrNi 17 07
4	Anillo prensajuntas	304 S.S.	1.4301	UNI X5CrNi 18 10
5*	Junta sellado vástago	P.T.F.E.
6*	Junta tórica	FKM
7	Dispositivo antiestático	316 S.S.	1.4401	UNI X5CrNiMo 17 12
8*	Junta	P.T.F.E.
9*	Centrado junta bola	P.T.F.E.
10*	Junta bola	P.T.F.E.
11	Tuerca	304 S.S.	1.4301	UNI X5CrNi 18 10
12	Tirante	304 S.S.	1.4301	UNI X5CrNi 18 10
13	Bola	316 S.S.	1.4401	UNI X5CrNiMo 17 12
14	Cuerpo	316 S.S.	1.4408
15	Manguito	316 S.S.	1.4408
* Detalles del kit de repuesto KGBV60...

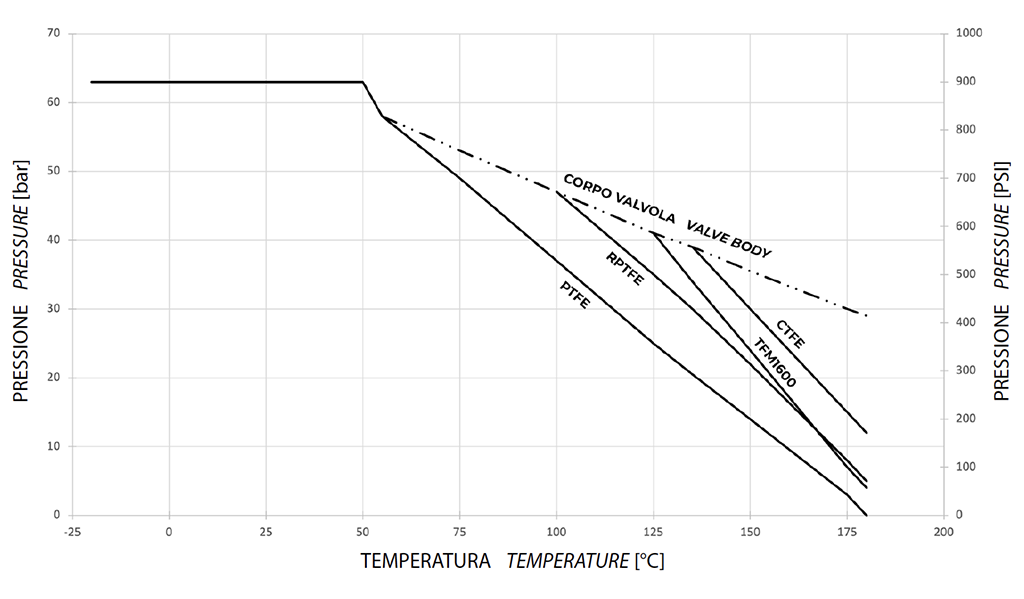

DIAGRAMA PRESIÓN/TEMPERATURA

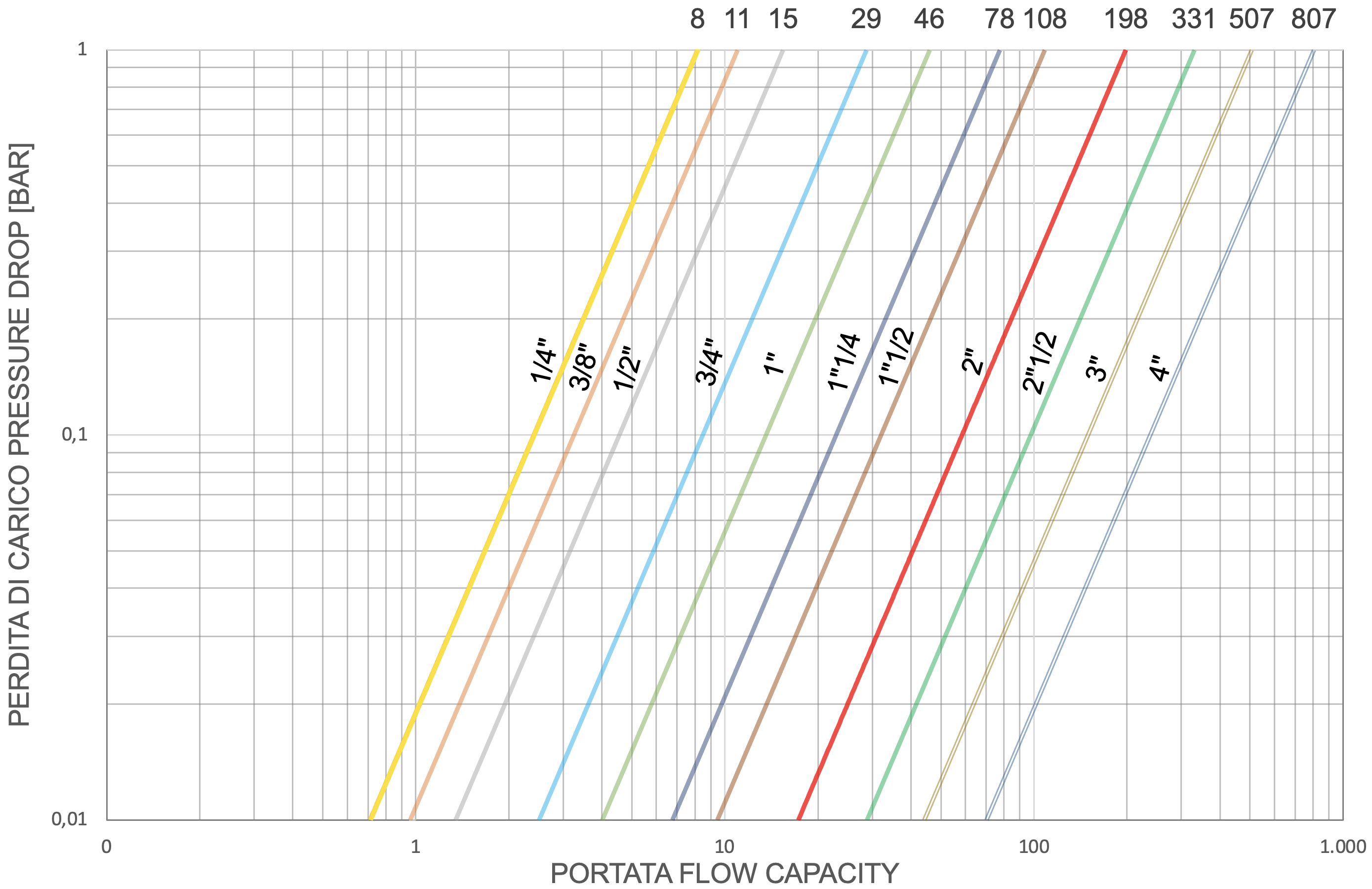

Capacidad de carga/pérdida de carga y coeficiente nominal Kv

El valor Kv es el valor de la capacidad de carga en m³/h (con agua a 15°C) que provoca una caída de presión de 1 bar.

PARES DE ACELERACIÓN en Nm
MEDIDA	DN 8 1/4"	DN 10 3/8"	DN 15 1/2"	DN 20 3/4"	DN 25 1"	DN 32 1"1/4	DN 40 1"1/2	DN 50 2"	DN 65 2"1/2	DN 80 3"	DN 100 4"
PN 63 bar	6	7	8	10	14	20	29	42	85	146	235

Los valores del par pueden variar según la temperatura y el tipo de fluido. Tener en cuenta un factor de seguridad igual a 1.4.
Con frecuentes ciclos de apertura y cierre, el par de maniobra puede disminuir sensiblemente con respecto al inicial. Los acoplamientos actuador/válvula, mostrados en las siguientes páginas, se realizan para válvulas que interceptan fluidos líquidos o gaseosos, limpios y para temperaturas medias. Para más información, o usos diferentes, consultar nuestro departamento comercial.

CERTIFICADOS

ATEX - Ball Valves

PED

UKCA

INSTRUCCIONES

ATEX MANUAL 8_0486

USER MANUAL 8_0844-09
