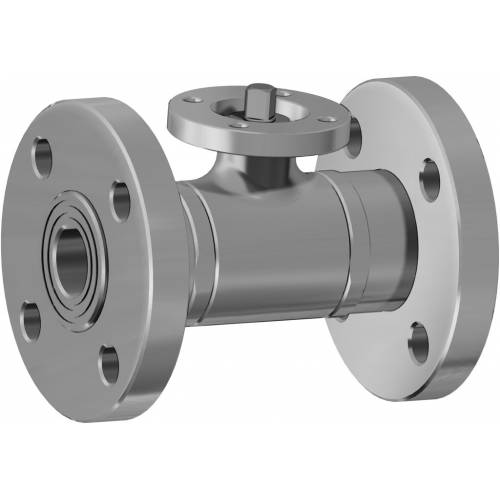

Válvula de bola de acero inoxidable dos vías reforzada paso integral

CONFIGURA Accionamiento

SOLICITA INFORMACIÓN

IMPRIME PÁGINA

DESCARGA CATÁLOGO OTRAS VÁLVULAS DE BOLA EN ACERO INOXIDABLE

características
dimensiones
materiales
diagramas y pares de aceleración

CARACTERÍSTICAS GENERALES:
• La válvula está construida en 316L acero inoxidable
• Normas para bridas de conexión: EN 1092-1; dimensión cara-cara DIN 3202-F4; bridas roscadas giratorias UNI PN 16.
• Temperatura de uso: desde -20°C a +150°C
• Presión de uso: ver tabla.
• Fluido interceptado: para uso alimentario.
• Brida de montaje del accionador según la norma ISO 5211.
• La versión con palanca no tiene la cabeza de la válvula según la norma ISO 5211 y no es posible montar ningún tipo de actuador.

EJECUCIONES ESPECIALES BAJO PEDIDO:
• Bridas de acero galvanizado.
• Bridas ASME B16.5 clase 150,300.
• Junta de sellado en: PTFE cargado vidrio; PTFE cargado carbografito; Polietileno de alta densidad.
• Para otras aplicaciones contactar con nuestro departamento comercial.

CERTIFICACIONES:
• Versión ATEX cumple con la Directiva Europea 2014/34/UE
• Certificado ATEX bajo pedido

Válvula de bola de acero inoxidable Item 406 - dimensiones -

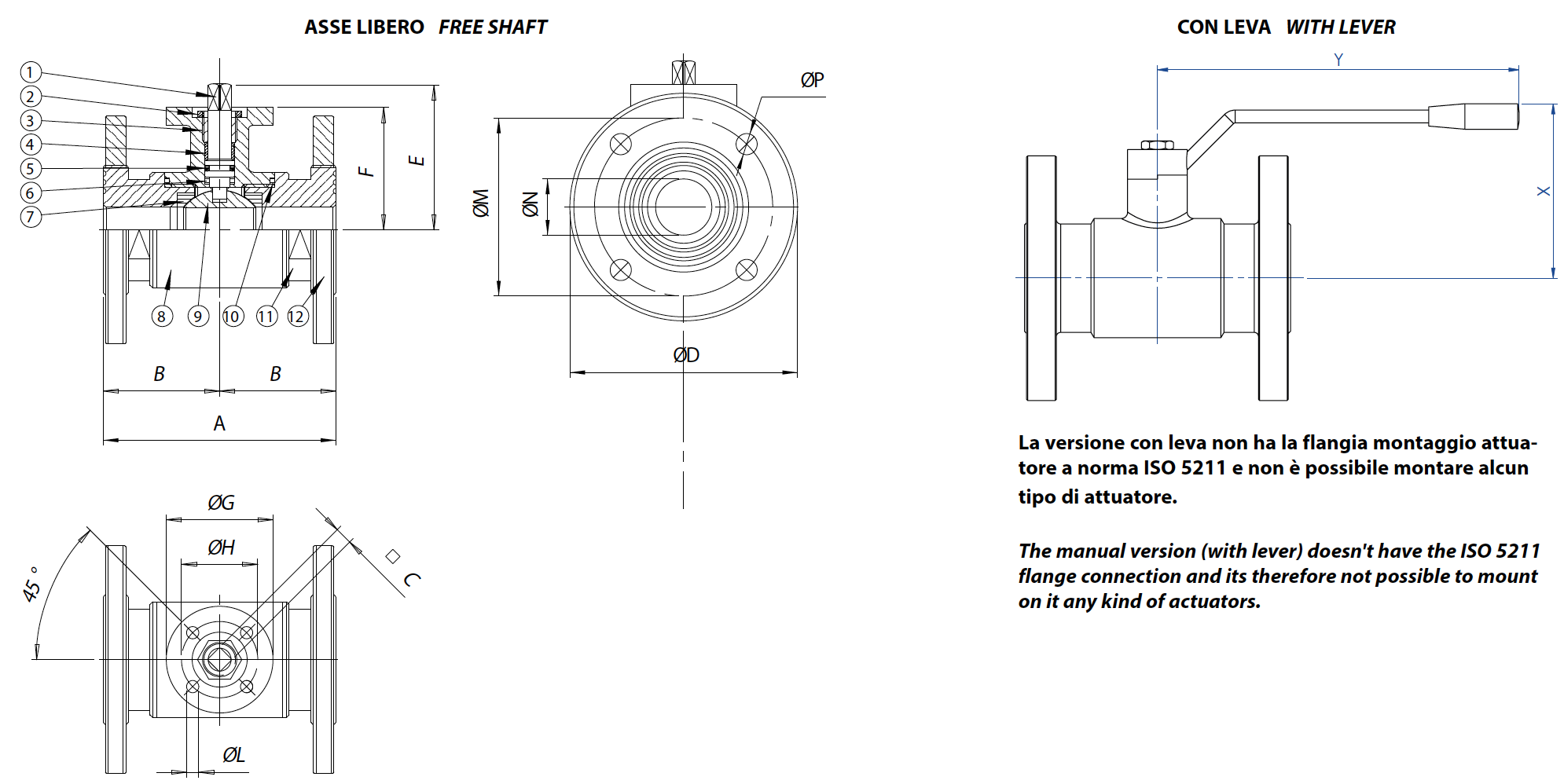

DIMENSIONES
MEDIDA		A	B	□C	øD	E	F	øG	øH	øL	øM	øN	n°xøP	X	Y
DN [mm]	[pulgadas]	A	B	□C	øD	E	F	øG	øH	øL	øM	øN	n°xøP	X	Y
DN 10	3/8"	110	55	6	90	47	39	46	36	6	60	10	4x14	70	125
DN 15	1/2"	115	57,5	6	95	49,5	41,5	46	36	6	65	15	4x14	75	125
DN 20	3/4"	120	60	6	105	53	45	46	36	6	75	20	4x14	80	125
DN 25	1"	125	62,5	9	115	64,5	51,5	65	50	7	85	25	4x14	100	170
DN 32	1" 1/4	130	65	9	140	69,5	56,5	65	50	7	100	32	4x18	110	170
DN 40	1" 1/2	140	70	14	150	89	76	65	50	7	110	40	4x18	120	240
DN 50	2"	150	75	14	165	97	84	65	50	7	125	50	4x18	130	240
DN 65	2" 1/2	170	85	17	185	109,5	94,5	90	70	9	145	65	4x18	145	260
DN 80	3"	180	90	17	200	121	106	90	70	9	160	80	8x18	160	300
DN 100	4"	190	95	17	220	138	120	125	102	11	180	100	8x18	180	330

Válvula de bola de acero inoxidable Item 406 - materiales -

MATERIALES
1	Vástago	316L S.S.	1.4404	UNI X5CrNiMo 17 12
2	Tuerca de bloqueo	303 S.S.
3	Anillo prensajuntas	304L S.S. (303 S.S.)
4*	Anillo de estanqueidad superior	P.T.F.E.
5*	Junta tórica de sellado perno	FKM
6*	Disco de sellado perno	P.T.F.E.
7*	Juntas de sellado lateral	P.T.F.E.
8	Cuerpo	316L S.S.	1.4404	UNI X5CrNiMo 17 12
9	Bola	316L S.S.	1.4404	UNI X5CrNiMo 17 12
10*	Juntas de sellado manguitos	P.T.F.E.
11	Manguito hembra	316L S.S.	1.4404	UNI X5CrNiMo 17 12
12	Brida	316L S.S.	1.4404	UNI X5CrNiMo 17 12
* Detalles del kit de repuesto KGBV75...

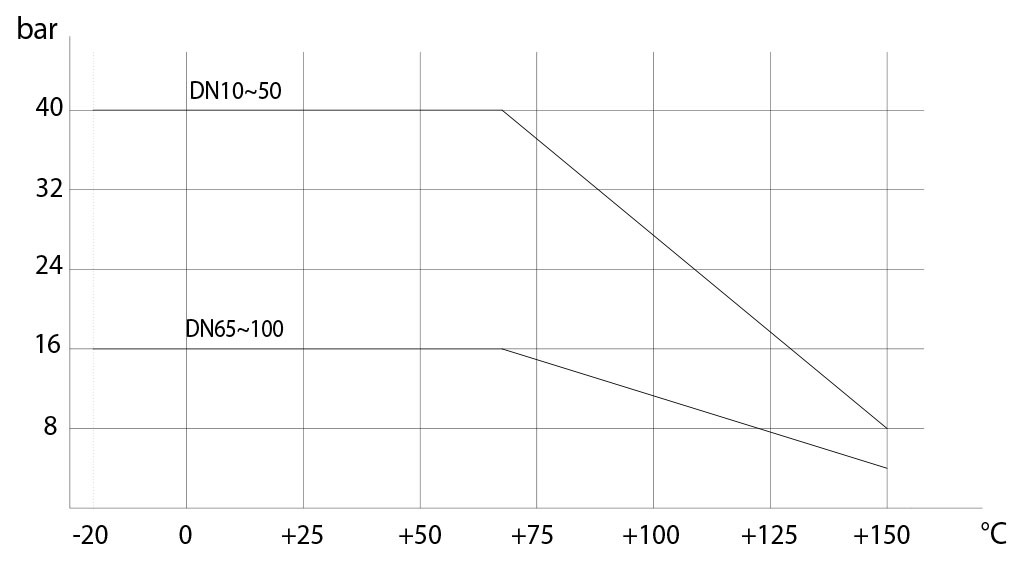

DIAGRAMA PRESIÓN/TEMPERATURA

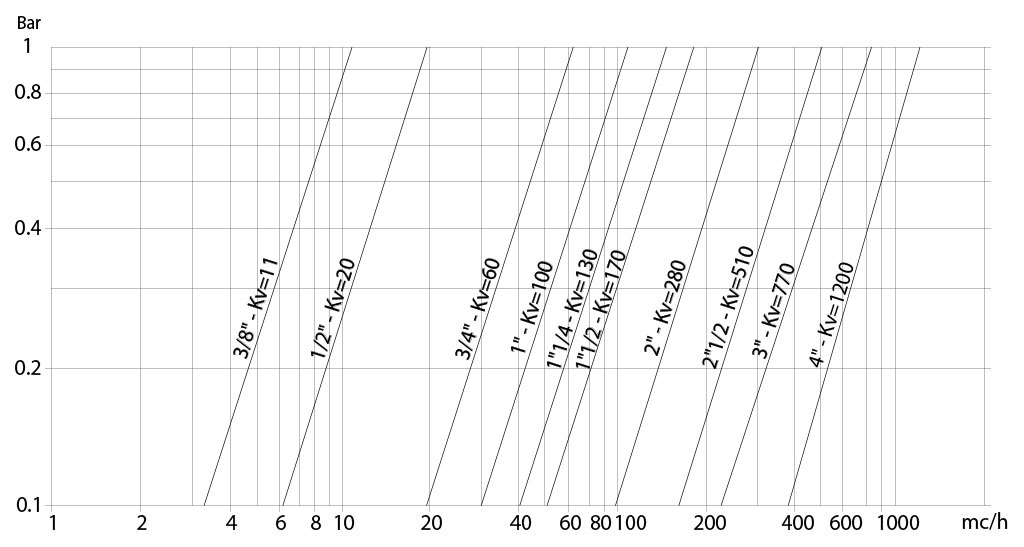

Capacidad de carga/pérdida de carga y coeficiente nominal Kv

El valor Kv es el valor de la capacidad de carga en m³/h (con agua a 15°C) que provoca una caída de presión de 1 bar.

PARES DE ACELERACIÓN en Nm
MEDIDA	DN 10 3/8"	DN 15 1/2"	"DN 20 3/4	DN 25 1"	DN 32 1"1/4	DN 40 1"1/2	DN 50 2"	DN 65 2"1/2	DN 80 3"	DN 100 4"
PN 16 bar								70	112	166
PN 40 bar	6	8	11	16	22	30	42

Los valores del par pueden variar según la temperatura y el tipo de fluido. Tener en cuenta un factor de seguridad igual a 1.4.
Con frecuentes ciclos de apertura y cierre, el par de maniobra puede disminuir sensiblemente con respecto al inicial. Los acoplamientos actuador/válvula, mostrados en las siguientes páginas, se realizan para válvulas que interceptan fluidos líquidos o gaseosos, limpios y para temperaturas medias. Para más información, o usos diferentes, consultar nuestro departamento comercial.
