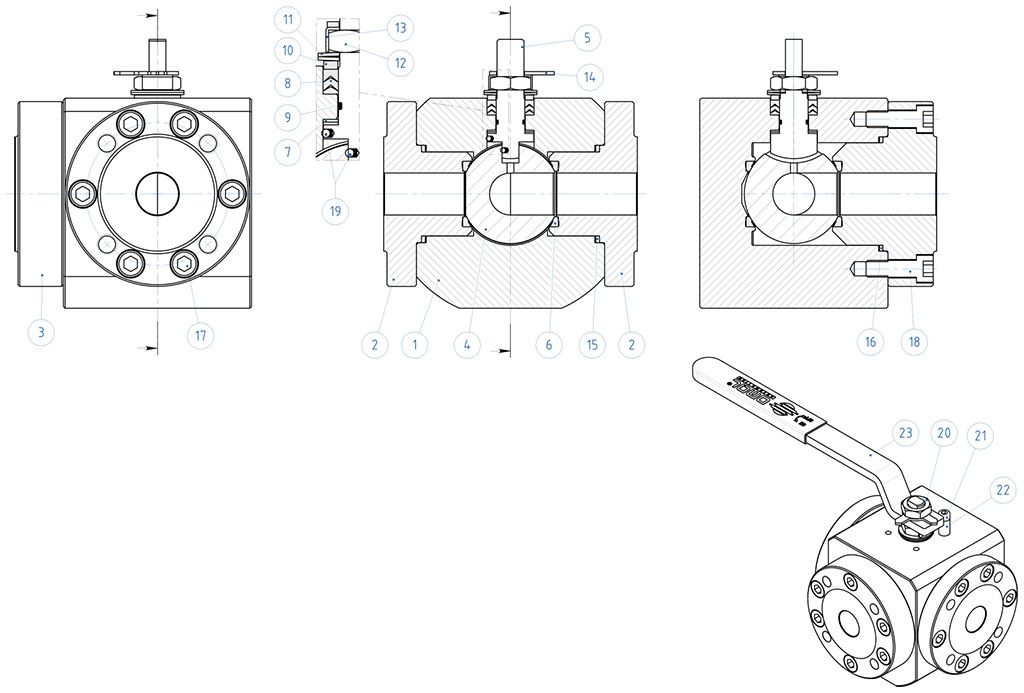

1. Dispositivo antiestático (continuidad eléctrica entre la bola, el vástago y el cuerpo) Se evita cargas electroestáticas que podrían provocar ignición en entornos inflamables y/o explosivos Seguridad garantizada de contacto durante toda la vida útil de la válvula
2. Doble anillo antifricción Garantiza un menor par de accionamiento de la válvula Menor desgaste con respecto a la ejecución un un solo anillo
3. Paquete de juntas en "v" con 3 juntas más la junta tórica Se garantiza un perfecto sellado incluso tras un número elevado de ciclos
4. Arandelas Belevilles en la junta de retención del vástago Garantizan la recuperación de los juegos debido al desgaste provocado por el movimiento semirotatorio del eje evitando pérdidas hacia el exterior Permite mantener energizadas las juntas tipo "chevron" (en V), evitando pérdidas hacia el exterior, ante variaciones térmicas considerables
5. Junta de retención elasticizada en grafito Garantiza un sellado hacia el exterior independientemente de las variaciones térmicas a las que está sometida la válvula
Mayor precisión en la alineación de los ejes gracias a la fabricación desde el bruto hasta el acabado con un solo posicionamiento Mayor vida útil de la válvula Menor par de accionamiento
Cuerpo de la válvula en acero al carbono realizado con material normalizado certificado NACE en ejecución estándar Garantiza una mayor resistencia a la corrosión Mayor ductilidad del material
Proceso productivo realizado íntegramente en OMAL Máximo control en todas las fases de elaboración Posibilidad de proporcionar rápidamente ejecuciones especiales solicitadas por el cliente
Certificado ATEX Permite la instalación en presencia de entornos potencialmente explosivos
Certificación "TA LUFT fugitive emission" Garantiza un elevado grado de seguridad del sellado del vástago hacia el exterior
Certificado PED Cumplimiento total de las normas de seguridad europeas para dispositivos presurizados

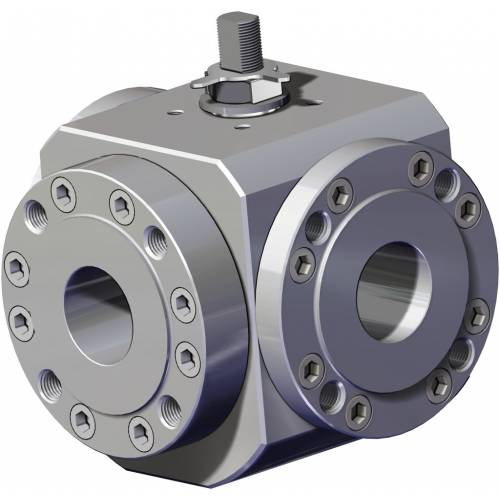

EJECUCIÓN ESTÁNDAR • Bola flotante contenida, paso total • Junta de asiento blando Modified PTFE • Normas para bridas de conexión: EN1092-1, ASME B16.5 • Clases de presión: ansi 150; PN16-40 • Clase de junta: EN12266-1 tasa A • Temperatura de uso: -40°C +150°C • Fluido interceptado: aire, agua, gas, productos petrolíferos y petroquímicos, fluidos agresivos. • Dispositivo antiestático EN12266-2 • Junta de retención del vástago: paquete en V de serie en Modified PTFE • Junta adicional en vástago con junta tórica FKM • Vástago antifugas • Perforación plana para actuador según norma ISO 5211
EJECUCIONES BAJO PEDIDO • Para otros tipos de entramado contactar con nuestro departamento comercial. • Junta de sellado en: PTFE cargado vidrio (PTFE-GF), PTFE cargado carbografitos (PTFE-CF). Para otros tipos de material contactar con nuestro departamento comercial. • Palanca inox • Tuercas y muelles del vástago inox • Para ejecuciones con materiales (cuerpo/bola/vástago) diferentes del estándar contactar con nuestro departamento comercial • Marcado y certificado ATEX BAJO PEDIDO
CERTIFICACIONES • Cumple con la directiva Europea 2014/68/UE PED; Emisiones fugitivas ISO 15848 (ISO FE BH-C03-SSA 0); Ta-Luft VDI: 2440 • Nivel de seguridad funcional hasta SIL 3 de acuerdo con IEC 61508 • Cumple con la directiva ATEX 2014/34/UE, certificado ATEX BAJO PEDIDO
NORMAS DE DISEÑO • Espesores del cuerpo conforme a ASME B16.34, ASME VIII div.1, EN12516 • Materiales y clasificación conforme a ASME B16.34 para válvulas ANSI y EN12516 para válvulas PN
Capacidad de carga/pérdida de carga y coeficiente nominal Kv
El valor Kv es el valor de la capacidad de carga en m3/h (con agua a 15°C) que provoca una caída de presión de 1 bar.
Esquema bola en "L"
N.B.: Con actuador SR NORMALMENTE CERRADO la posición de reposo de la bola debe ser la “A”. Con actuador SR NORMALMENTE ABIERTO la posición de reposo de la bola debe ser la “B”.
Vista desde arriba
Esquema bola en "T"
Con el actuador son posibles solo dos posiciones con rotación de 90°: la configuración de la bola siempre debe comunicarse a nuestro departamento comercial. N.B.: Con el actuador SR NORMALMENTE CERRADO elegir la posición de reposo de la bola; alimentando, el actuador gira en sentido contrario a las agujas del reloj. Con el actuador SR NORMALMENTE ABIERTO elegir la posición de reposo de la bola; alimentando, el actuador gira en sentido de las agujas del reloj.
Vista desde arriba
El tamaño de los actuadores neumáticos se realizó teniendo en cuenta una presión mínima de alimentación igual a 5,6 barg. Si se interceptan fluidos desengrasantes y/o que contienen partículas sólidas los pares de maniobra pueden ser mayores de lo esperado.
EXTENSIÓN POR FUSIÓN IMPULSADA POR PALANCA
MATERIALES
PART. N°
DESCRIPCIÓN
MATERIAL
1
Alargadera
AISI304 S.S.
2
Perno
AISI 430 F
3
Brújula
DELRIN
4
Junta tórica
NBR
5
Palanca
Fe 37 galvanizado (*)
6
Tuerca
acero al carbono galvanizado (*)
7
Retención de palanca
acero al carbono galvanizado (*)
8
Tornillos de retención de la palanca
A2-70
9
Separador
PTFE Relleno con Carbono
(*): Bajo pedido están disponibles en 304 S.S.
DIMENSIONES
VÁLVULA ISO
ØA
ØB
ØM
ØN
F/T
X
Y
F03
36
5,5
36
5,5
10/6
38,5
141,5
F04
42
5,5
42
M5
12/8
45,5
151,5
F05
50
6,5
50
6,5
16/10
48,5
276,5
F07
70
8,5
70
8,5
22/14
57,5
351,5
F10
102
11
102
11
30/18
79,5
451,5
NOTA: El código de la alargadera depende del tipo de accionamiento y de la conexión de la válvula; solicitar en la fase de pedido.
ALARGADERA GUIADA POR FUSIÓN PARA ACCIONADOR
MATERIALES
PART. N°
DESCRIPCIÓN
MATERIAL
1
Alargadera
ASTM A351 CF8M
2
Perno
AISI 430 F
3
Brújula
DELRIN
4
Junta tórica
NBR
NOTA: El código de la alargadera depende del tipo de accionamiento y de la conexión de la válvula; solicitar en la fase de pedido
ALARGADERA GUIADA SOLDADA DE PALANCA
MATERIALES
PART. N°
DESCRIPCIÓN
MATERIAL
1
Alargadera
304 s.s.
2
Perno
AISI 430 F
3
Brújula
DELRIN
4
Junta tórica
NBR
5
Palanca
Fe 37 Galvanizado (*)
6
Tuerca
acero al carbono galvanizado (*)
7
Retención de palanca
acero al carbono galvanizado (*)
8
Tornillos de retención de la palanca
A2-70
9
Tuerca de retención de la palanca
A2-70 (**)
10
Separador
PTFE Relleno con Carbono
(* ) : disponibles bajo pedido en 304 S.S. (**):no presente en válvulas con conexión ISO F04.
DIMENSIONES
VÁLVULA ISO
ØA
ØB
ØM
ØN
F/T
X
Y
F03
36
5,5
36
5,5
10/6
38,5
141,5
F04
42
5,5
42
M5
12/8
45,5
151,5
F05
50
6,5
50
6,5
16/10
48,5
276,5
F07
70
9
70
9
22/14
57,5
351,5
F10
102
11
102
11
30/18
79,5
451,5
NOTA: El código de la alargadera depende del tipo de accionamiento y de la conexión de la válvula; solicitar en la fase de pedido.
ALARGADERA SOLDADA PARA ACCIONADOR
MATERIALES
PART. N°
DESCRIPCIÓN
MATERIAL
1
Alargadera
304 S.S.
2
Perno
AISI 430 F
3
Brújula
DELRIN
4
Junta tórica
NBR
NOTA: El código de la alargadera depende del tipo de accionamiento y de la conexión de la válvula; solicitar en la fase de pedido
ALARGADERA CON SELLADO ADICIONAL
MATERIALES
PART. N°
DESCRIPCIÓN
MATERIAL
1
Alargadera
304 s.s.
2
Perno
AA564 TP.630 (17-4ph)
3
Anillo Antifricción
TFM1600
4
Junta tórica
FKM
5
Paquete A V
TFM1600
6
Anillo Prensajuntas
304 s.s.
7
Arandelas Belevilles
50CrV4 Galvanizado
8
Tuerca para vástago
UNI 3740-1 6S Cincado
9
Placa Bloquea Tuerca
304 s.s.
10
Junta de sellado
GRAFOIL
DIMENSIONES
VÁLVULA ISO
ØA
ØB
ØM
ØN
F/T
C
D
F03
36
5,5
36
M5
10/6
20
10,2
F04
42
5,5
42
M5
12/8
26
15,1
F05
50
6,5
50
M6
16/10
35
21,2
F07
70
8,5
70
M8
22/14
47,5
28,4
F10
102
10,5
102
M10
30/18
61
35,2
NOTA: El código de la alargadera depende del tipo de accionamiento y de la conexión de la válvula; solicitar en la fase de pedido.
