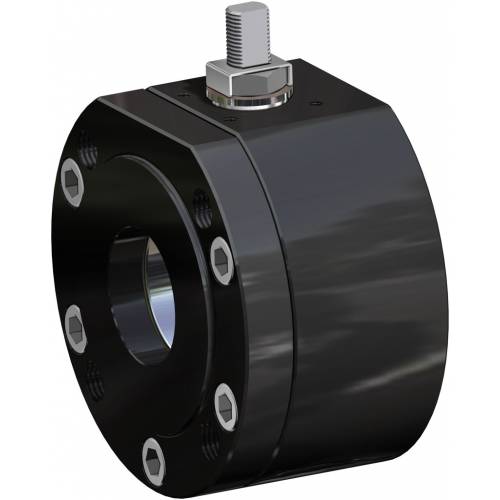

Válvula de bola MAGNUM Split Wafer PN 16-40 ANSI 150-300 acero al carbono

Válvula de bola MAGNUM Split Wafer PN 16-40 ANSI 150-300 acero al carbono
Categoría MAGNUM
Subcategoría MAGNUM Split Wafer

Familia MAGNUM Split Wafer PN 16-40 ANSI 150-300

CONFIGURA Accionamiento
SOLICITA INFORMACIÓN
IMPRIME PÁGINA
DECODIFICACIÓN DEL CÓDIGO
  • ventajas
  • características
  • dimensiones
  • materiales

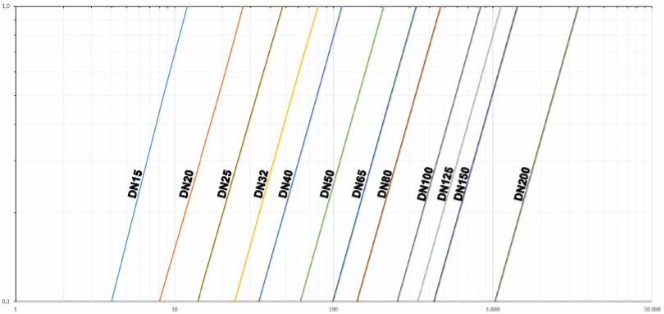

  • diagramas y pares de aceleración
  • accesorios
  • documentos

1. Dispositivo antiestático (continuidad eléctrica entre la bola, el vástago y el cuerpo)
Se evita cargas electroestáticas que podrían provocar ignición en entornos inflamables y/o explosivos
Seguridad garantizada de contacto durante toda la vida útil de la válvula

2. Doble anillo antifricción
Garantiza un menor par de accionamiento de la válvula
Menor desgaste con respecto a la ejecución un un solo anillo

3. Paquete de juntas en "v" con 3 juntas más la junta tórica
Se garantiza un perfecto sellado incluso tras un número elevado de ciclos

4. Arandelas Belevilles en la junta de retención del vástago
Garantizan la recuperación de los juegos debido al desgaste provocado por el movimiento semirotatorio del eje evitando pérdidas hacia el exterior
Permite mantener energizadas las juntas tipo "chevron" (en V), evitando pérdidas hacia el exterior, ante variaciones térmicas considerables

5. Junta de retención elasticizada en grafito
Garantiza un sellado hacia el exterior independientemente de las variaciones térmicas a las que está sometida la válvula

Mayor precisión en la alineación de los ejes gracias a la fabricación desde el bruto hasta el acabado con un solo posicionamiento
Mayor vida útil de la válvula
Menor par de accionamiento

Cuerpo de la válvula en acero al carbono realizado con material normalizado certificado NACE en ejecución estándar
Garantiza una mayor resistencia a la corrosión
Mayor ductilidad del material

Proceso productivo realizado íntegramente en OMAL
Máximo control en todas las fases de elaboración
Posibilidad de proporcionar rápidamente ejecuciones especiales solicitadas por el cliente

Certificado "Fire Safe"
Garantiza el sellado de la válvula incluso en caso de incendio

Certificado ATEX
Permite la instalación en presencia de entornos potencialmente explosivos

Certificación "TA LUFT fugitive emission"
Garantiza un elevado grado de seguridad del sellado del vástago hacia el exterior

Certificado PED
Cumplimiento total de las normas de seguridad europeas para dispositivos presurizados

Certificado hasta SIL 3
Alto nivel de seguridad funcional

EJECUCIÓN ESTÁNDAR
• Bola flotante contenida, paso total
• Junta de asiento blando Modified PTFE
• Normas para bridas de conexión EN 1092-1; ASME B16.5
• Temperaturas de uso ver diagrama de presión temperatura
• Clase de presión: PN16-40; ANSI 150-300
• Clase de junta: EN12266-1 tasa A
• Fluido interceptado: aire, agua, gas, productos petrolíferos.
• Dispositivo antiestático EN12266-2
• Junta de retención del vástago: paquete en V de serie en Modified PTFE
• Junta adicional en vástago con junta tórica FKM
• Vástago antifugas
• Perforación plana para actuador según norma ISO 5211
• Ángulo de cierre >7°
• Tratamiento superficial bruñido

EJECUCIONES BAJO PEDIDO
• Ejecución por temperatura -40 C° en LF2
• Para otros tipos de entramado contactar con nuestro departamento comercial.
• Juntas de retención en:PTFE cargado vidrio (PTFE-GF), PTFE cargado carbografitos (PTFE-CF). Para otros tipos de material contactar con nuestro departamento comercial
• Ejecución monodireccional con orificio de compensación de la presión en la bola
• Palanca inox
• Tuercas y muelles del vástago inox
• Para ejecuciones con materiales (cuerpo/bola/vástago) diferentes del estándar contactar con nuestro departamento comercial
• Tratamiento superficial: galvanización blanca, barnizado epoxídico, (para otros tratamientos contactar con nuestro departamento comercial).
• Marcado y certificado ATEX BAJO PEDIDO

CERTIFICACIONES
• Cumple con la directiva Europea 2014/68/UE PED. Emisiones fugitivas ISO 15848 (ISO FE BH-C03-SSA 0); TA-LUFT VDI 2440; FIRE SAFE: ISO 10497 Third ed. 2010 / API 607 Fifth ed. 2005
• Nivel de seguridad funcional hasta SIL 3 de acuerdo con IEC 61508
• Cumple con la directiva ATEX 2014/34/UE, certificado ATEX BAJO PEDIDO

NORMAS DE DISEÑO
• Espesores del cuerpo conforme a: ASME B16.34, ASME VIII div.1, EN 12516.
• Materiales y clasificación de acuerdo con ASME B16.34 para válvulas ANSI y EN 12516 para válvulas PN

DIMENSIONES
MEDIDA
∅E
L
B
C
ATT.ISO
∅M
∅N
F/T
H
Y
V
KIT PALANCA
DN [mm]
[pulgadas]
DN 15
1/2"
13
53
52
10
F03
36
M5
10/6
71
140
---
KLV58004
DN 20
3/4"
19
53
55
10
F03
36
M5
10/6
73
140
---
KLV58004
DN 25
1"
25
58
68
15
F04
42
M5
12/8
87
150
---
KLV58006
DN 32
1" 1/4
32
65
73
15
F04
42
M5
12/8
91
150
---
KLV58006
DN 40
1" 1/2
38
79
93
21
F05
50
M6
16/10
108
275
---
KLV58008
DN 50
2"
51
90
102
21
F05
50
M6
16/10
118
275
---
KLV58008
DN 65
2" 1/2
64
107
130,5
28
F07
70
M8
22/14
143
350
---
KLV58010
DN 80
3"
76
120
137,5
28
F07
70
M8
22/14
150
350
---
KLV58010
DN 100
4"
102
167
172
35
F10
102
M10
30/18
198
450
---
KLV58012
DN 125
5"
118
180
182
35
F10
102
M10
30/18
208
450
---
KLV58012
DN 150 PN16-ANSI150 (*)
6"
152
240
227,5
40,5
F14
140
M16
45/30
522
326
400
---
DN 150 PN25-40 - ANSI300
6"
152
240
227,5
40,5
F14
140
M16
45/30
522
347,5
600
---
DN 200 PN16-PN25-ANSI150 (*)
8"
203
314
274
44,8
F14
140
M16
52/35
516
347
500
---
DN 200 PN40
8"
203
314
274
44,8
F14
140
M16
52/35
614
348
500
---

Versión ESTÁNDAR con reductor manual para DN150 y DN200.
(*) BAJO PEDIDO versión con palanca.

DIMENSIONES -PN-
MEDIDA
PN
A
G
R
S
H
N°AGUJEROS
I
P
Kg
L
KIT JUNTAS
DN [mm]
[pulgadas]
DN 15
1/2"
PN 16-40
32
90
45
2
65
4
M12
15
2,1
53
KGBV485040
DN 20
3/4"
PN 16-40
35
100
58
2
75
4
M12
14
2,4
53
KGBV485050
DN 25
1"
PN 16-40
42
110
68
2
85
4
M12
16
3,5
58
KGBV485060
DN 32
1" 1/4
PN 16-40
47
130
78
2
100
4
M16
20
5,2
65
KGBV485070
DN 40
1" 1/2
PN 16-40
58
140
88
3
110
4
M16
20
7,5
79
KGBV485080
DN 50
2"
PN 16-40
67
150
102
3
125
4
M16
20
9,7
90
KGBV485090
DN 65
2" 1/2
PN 16
83
178
122
3
145
4
M16
20
16,4
107
KGBV485100
DN 65
2" 1/2
PN 25-40
83
178
122
3
145
8
M16
20
16,1
107
KGBV485100
DN 80
3"
PN 16-40
90
190
138
3
160
8
M16
20
20,2
120
KGBV485110
DN 100
4"
PN 16
107
235
158
3
180
8
M16
20
40,4
167
KGBV485120
DN 100
4"
PN 25-40
107
235
162
3
190
8
M20
25
40,5
167
KGBV485120
DN 125
5"
PN 16
117
250
188
3
210
8
M16
25
48,2
180
KGBV485130
DN 125
5"
PN 25-40
125
270
188
3
220
8
M24
30
57,9
180
KGBV485130
DN 150(*)
6"
PN 16
154
332
212
3
240
8
M20
25
109,3
240
KGBV485140
DN 150
6"
PN 25-40
154
332
218
3
250
8
M24
24
111,5
240
KGBV48514D
DN 200(*)
8"
PN 16
188
396
268
3
295
12
M20
30
191,8
314
KGBV485150
DN 200(*)
8"
PN 25
188
396
278
3
310
12
M24
30
196,5
314
KGBV485150
DN 200
8"
PN 40
195
408
285
3
320
12
M27
30
220
314
KGBV48515D

DIMENSIONES  -ANSI-
MEDIDA
ANSI
A
G
R
S
H
N°AGUJEROS
I
P
Kg
L
KIT JUNTAS
DN [mm]
[pulgadas]
DN 15
1/2"
ANSI 150
32
90
35,11,6
60,5
4
1/2”UNC
16
2,1
53
KGBV485040
DN 15
1/2"
ANSI 300
34
90
35,11,6
66,5
4
1/2”UNC
16
2,1
53
KGBV485040
DN 20
3/4"
ANSI 150
35
100
42,9
1,6
69,8
4
1/2”UNC
16
2,5
53
KGBV485050
DN 20
3/4"
ANSI 300
40
110
42,9
1,6
82,6
4
5/8”UNC
16
3,1
53
KGBV485050
DN 25
1"
ANSI 150
42
110
50,8
1,6
79,2
4
1/2”UNC
16
3,4
58
KGBV485060
DN 25
1"
ANSI 300
45
118
50,8
1,6
88,9
4
5/8”UNC
20
3,8
58
KGBV485060
DN 32
1" 1/4
ANSI 150
47
130
63,5
1,6
89
4
1/2”UNC
20
5,2
65
KGBV485070
DN 32
1" 1/4
ANSI 300
47
130
63,5
1,6
98,6
4
5/8”UNC
20
5,2
65
KGBV485070
DN 40
1" 1/2
ANSI 150
58
140
73
1,6
98,6
4
1/2”UNC
20
7,5
79
KGBV485080
DN 40
1" 1/2
ANSI 300
58
150
73
1,6
114,3
4
3/4”UNC
22
8,6
79
KGBV485080
DN 50
2"
ANSI 150
67
150
91,91,6
120,6
4
5/8”UNC
20
9,7
90
KGBV485090
DN 50
2"
ANSI 300
73
160
91,91,6
127,0
8
5/8”UNC
20
11,2
90
KGBV485090
DN 65
2" 1/2
ANSI 150
83
178
104,6
1,6
139,7
4
5/8”UNC
20
16,5
107
KGBV485100
DN 65
2" 1/2
ANSI 300
89
190
104,6
1,6
149,4
8
3/4”UNC
25
18,7
107
KGBV485100
DN 80
3"
ANSI 150
90
190
127
1,6
152,4
4
5/8”UNC
20
20,7
120
KGBV485110
DN 80
3"
ANSI 300
96
205
127
1,6
168,1
8
3/4”UNC
25
24,0
120
KGBV485110
DN 100
4"
ANSI 150
107
235
157,2
1,6
190,5
8
5/8”UNC
20
40,7
167
KGBV485120
DN 100
4"
ANSI 300
115
250
157,2
1,6
200,2
8
3/4”UNC
25
48,2
167
KGBV485120
DN 125
5"
ANSI 150
117
250
185,7
1,6
215,9
8
3/4”UNC
30
48,3
180
KGBV485130
DN 150(*)
6"
ANSI 150
154
332
215,9
1,6
241,3
8
3/4”UNC
25
110,3
240
KGBV485140
DN 150
6"
ANSI 300
154
332
215,9
1,6
269,7
12
3/4"UNC
25
112
240
KGBV48514D
DN 200(*)
8"
ANSI 150
188
396
269,7
1,6
298,4
8
3/4”UNC
30
193,7
314
KGBV485150

Versión ESTÁNDAR con reductor manual para DN150 y DN200.
(*) BAJO PEDIDO versión con palanca.

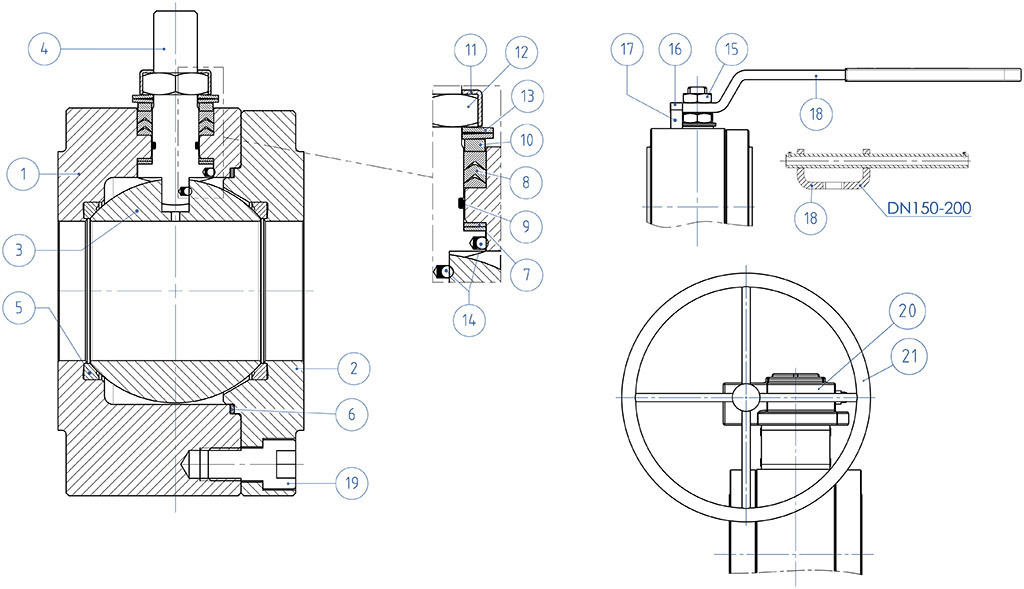

MATERIALES
SPLIT WAFER PN16-40 ANSI 150-300 acero al carbono

Descripción  A105 Acero al carbono
A350 LF2 Acero al carbono
1Cuerpo  ASTM A105ASTM A350 LF2
2Abrazadera
3Bola ASTM A351 CF8(*) (1.4308/Gx5CrNi19-10)
4Vástago ASTM A182F6A / A479 TP.410 (**)
5*Asiento
Modified PTFE (.) (2)
6*Junta cuerpo abrazadera
GRAFOIL
7*Junta inferior vástago
Modified PTFE (.)
8*Paquete a V
Modified PTFE (.)
9*Junta tórica del vástago
FKM (.)
10Anillo prensajuntas Acero al carbono galvanizado (x) (1)
11Placa bloquea tuerca
304 S.S.
12Tuerca para vástago  Acero al carbono galvanizado (x)
13Arandelas Belevilles Acero al carbono galvanizado (xx)
14Dispositivo antiestático
316 S.S.
15Contratuerca  Acero al carbono galvanizado (x)
16Tornillos de retención
A2-70 (304 S.S.)
17Retención de posición  Acero al carbono galvanizado (x)
18Palanca  Lever
Fe37 galvanizado (x)
19Tornillos cuerpo-abrazadera  8.8 galvanizadoA2.70 (304 S.S)
20Reductor Hierro fundido (pintado)
21Folleto
Carbon steel painted
* Componentes del kit de juntas

 Bajo pedido disponible en:
(*): A351 CF8M
(**): A564 TP.630 (17-4PH)
(x): 304 s.s.
(xx): 301 s.s.
(1): para DN150 & 200 disponible solo en 304 S.S.

(2) DEVLON para DN150 PN25-40 - ANSI300, DN200 PN40

(.): Otros materiales disponibles bajo pedido

Diagrama presión/temperatura para válvulas con cuerpo en acero al carbono

Diagrama presión/temperatura para válvulas con cuerpo en acero inoxidable

Capacidad de carga/pérdida de carga y coeficiente nominal Kv

El valor Kv es el valor de la capacidad de carga en m3/h (con agua a 15°C) que provoca una caída de presión de 1 bar.

PARES DE ACELERACIÓN EN Nm CON ASIENTO EN TFM 1600 Y CON FLUIDO INTERCEPTADO AGUA (*)
MEDIDADN 15 DN 20 DN 25 DN 32 DN 40 DN 50 DN 65 DN 80 DN 100 DN 125 DN 150 DN 200
0 bar











PN16 bar 8131827376180120220270450850
PN25 bar 9,5152029406795130240383

PN40 bar 111721314175110165290510

ANSI 150-20 bar 9141928386590128225360480910
ANSI 300-50 bar 121921324280120170300570


(*): en caso de que se intercepten fluidos desengrasantes y/o que contienen partículas sólidas los pares de maniobra pueden incrementarse con respecto a lo que se muestra en la tabla.

Los valores del par en Nm pueden variar según la temperatura y el fluido. Tener en cuenta un factor de seguridad igual a 1.4. Con frecuentes ciclos de apertura y cierre, el par de maniobra puede disminuir sensiblemente con respecto al inicial.

El tamaño de los actuadores neumáticos se realizó teniendo en cuenta una presión mínima de alimentación igual a 5,6 barg.

EXTENSIÓN POR FUSIÓN IMPULSADA POR PALANCA

MATERIALES
PART. N°
DESCRIPCIÓN
MATERIAL
1
Alargadera
AISI304 S.S.
2
Perno
AISI 430 F
3
Brújula
DELRIN
4
Junta tórica
NBR
5
Palanca
Fe 37 galvanizado (*)
6
Tuerca
acero al carbono galvanizado (*)
7
Retención de palanca
acero al carbono galvanizado (*)
8
Tornillos de retención de la palanca
A2-70
9
Separador
PTFE Relleno con Carbono


(*): Bajo pedido están disponibles en 304 S.S.


DIMENSIONES
VÁLVULA ISO
ØA
ØB
ØM
ØN
F/T
X
Y
F03
36
5,5365,5
10/638,5141,5
F04
425,542M512/845,5151,5
F05
506,5506,516/1048,5276,5
F07
708,5708,522/1457,5351,5
F10
102111021130/1879,5451,5


NOTA: El código de la alargadera depende del tipo de accionamiento y de la conexión de la válvula; solicitar en la fase de pedido.

ALARGADERA GUIADA POR FUSIÓN PARA ACCIONADOR

MATERIALES
PART. N°
DESCRIPCIÓN
MATERIAL
1
Alargadera
ASTM A351 CF8M
2
Perno
AISI 430 F
3
Brújula
DELRIN
4
Junta tórica
NBR


NOTA: El código de la alargadera depende del tipo de accionamiento y de la conexión de la válvula; solicitar en la fase de pedido

ALARGADERA GUIADA SOLDADA DE PALANCA

MATERIALES
PART. N°
DESCRIPCIÓN
MATERIAL
1
Alargadera
304 s.s.
2
Perno
AISI 430 F
3
Brújula
DELRIN
4
Junta tórica
NBR
5
Palanca
Fe 37 Galvanizado (*)
6
Tuerca
acero al carbono galvanizado  (*)
7
Retención de palanca
acero al carbono galvanizado  (*)
8
Tornillos de retención de la palanca
A2-70
9
Tuerca de retención de la palanca
A2-70 (**)
10
Separador
PTFE Relleno con Carbono


(* ) : disponibles bajo pedido en 304 S.S.
(**): no presente en válvulas con conexión ISO F04.

DIMENSIONES
VÁLVULA ISO
ØA
ØB
ØM
ØN
F/T
X
Y
F03
36
5,5365,510/638,5141,5
F04
425,542M512/845,5151,5
F05
506,5506,516/1048,5276,5
F07
70970922/1457,5351,5
F10
102111021130/1879,5451,5


NOTA: El código de la alargadera depende del tipo de accionamiento y de la conexión de la válvula; solicitar en la fase de pedido.

ALARGADERA SOLDADA PARA ACCIONADOR

MATERIALES
PART. N°
DESCRIPCIÓN
MATERIAL
1
Alargadera
304 S.S.
2
PernoAISI 430 F
3
Brújula
DELRIN
4
Junta tórica
NBR


NOTA: El código de la alargadera depende del tipo de accionamiento y de la conexión de la válvula; solicitar en la fase de pedido

ALARGADERA CON SELLADO ADICIONAL

MATERIALES
PART. N°
DESCRIPCIÓN
MATERIAL
1
Alargadera
304 s.s.
2
Perno
AA564 TP.630 (17-4ph)
3
Anillo Antifricción
TFM1600
4
Junta tórica
FKM
5
Paquete A V
TFM1600
6
Anillo Prensajuntas
304 s.s.
7
Arandelas Belevilles
50CrV4 Galvanizado
8
Tuerca para vástago
UNI 3740-1 6S Cincado
9
Placa Bloquea Tuerca
304 s.s.
10
Junta de sellado
GRAFOIL



DIMENSIONES
VÁLVULA ISO
ØA
ØB
ØM
ØN
F/T
CD
F03
36
5,5
36M510/6
2010,2
F04
42
5,5
42M512/8
2615,1
F05
50
6,550M616/10
3521,2
F07
70
8,570M822/14
47,528,4
F10
102
10,5102M1030/18
6135,2

NOTA: El código de la alargadera depende del tipo de accionamiento y de la conexión de la válvula; solicitar en la fase de pedido.

CONFIGURA CONDUCIR
Selecciona los parámetros de búsqueda
BUSCA ARTÍCULO
X CERRAR

SIGUIENTE EVENTO

Valve World 2024
Valve World 2024
Düsseldorf (Germany), 3rd - 5th December 2024
