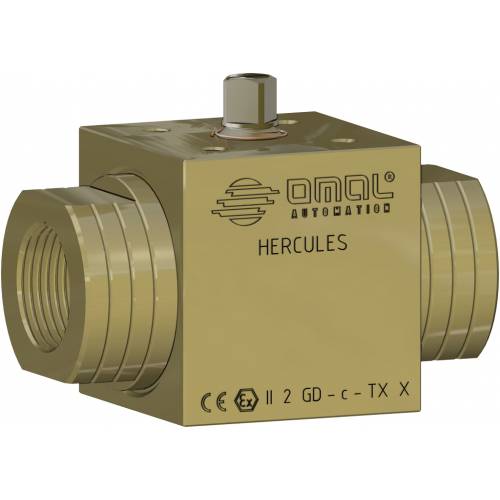

Válvula de bola HERCULES alta presión - alta ciclicidad acero al carbono

Macro Válvulas de bola

Categoría HERCULES

Subcategoría HERCULES alta presión - alta ciclicidad

CONFIGURA Accionamiento

SOLICITA INFORMACIÓN

IMPRIME PÁGINA

DESCARGA CATÁLOGO HERCULES

Válvula de bola HERCULES alta presión - alta ciclicidad acero al carbono - ventajas -

1. Junta en "EXTREME"**
Menor desgaste con respecto a las juntas no modificadas
Alta resistencia al estrés

2. Bola de acero inoxidable con recubrimiento en Cromo Duro de 40μm
Mayor resistencia en el tiempo gracias al bajo desgaste de la bola

3. Soporte barra en "POWERAMMIDE"*
Si tiene una alineación perfecta del eje en el cuerpo y se evitan oscilaciones con altas presiones
Sin posibilidad de gripado
Alto número de accionamientos

4. Junta tórica en elastómero de 90 Shore A
Sin deterioro debido a accionamientos extremadamente rápidos

4. Junta tórica de baja permeabilidad “Descompresión de gas rápida”
Buena resistencia a la descompresión explosiva

5. Barra en 17-4 PH H900
Mayor resistencia mecánica de aproximadamente 5 veces con respecto a un clásico 316 S.S.

5. Rodadura de la barra
Menor desgaste de las juntas gracias a la baja rugosidad (0,4 micron Ra) de la barra que facilita el deslizamiento

6. Dispositivo antiestático (continuidad eléctrica entre la bola, el vástago y el cuerpo)
Se evita cargas electroestáticas que podrían provocar ignición en entornos inflamables y/o explosivos
Seguridad garantizada de contacto durante toda la vida útil de la válvula

Certificado "Fire Safe"
Garantiza el sellado de la válvula incluso en caso de incendio

Certificado ATEX
Permite la instalación en presencia de entornos potencialmente explosivos

Certificado hasta SIL 3
Alto nivel de seguridad funcional

*Combinación de tecnopolímeros y de cargas aramídicas
** Poliamidas aromáticas de cadena larga

CARACTERÍSTICAS GENERALES:
• Extremos roscados EN ISO 228 o NPT
• Temperatura de uso: desde -20°C a +100°C con junta tórica en NBR , desde -20°C a +160°C con junta tórica en FKM (bajo pedido)
• Presión de uso: PN500/7000 psi DN6, DN8, DN10, DN15 - PN400/6000 psi DN20 y DN25
• Fluido interceptado: fluidos autolubricantes (líquidos y gaseosos), siempre que sean compatibles con los materiales de construcción. Para fluidos no autolubricantes (agua, etc.) u otras aplicaciones, consulta con el departamento comercial.
• Dispositivo antiestático.
• Diseño Fire safe.

EJECUCIONES ESPECIALES BAJO PEDIDO:
Para otras aplicaciones consultar nuestro departamento técnico.

CERTIFICACIONES:
• Versión ATEX de conformidad con la Directiva Europea 2014/34/UE
• Certificado ATEX bajo pedido
• Nivel de seguridad funcional hasta SIL 3 de acuerdo con IEC 61508
• Cumple con la Directiva Europea 2014/68/UE PED.

Válvula de bola HERCULES alta presión - alta ciclicidad acero al carbono - dimensiones -

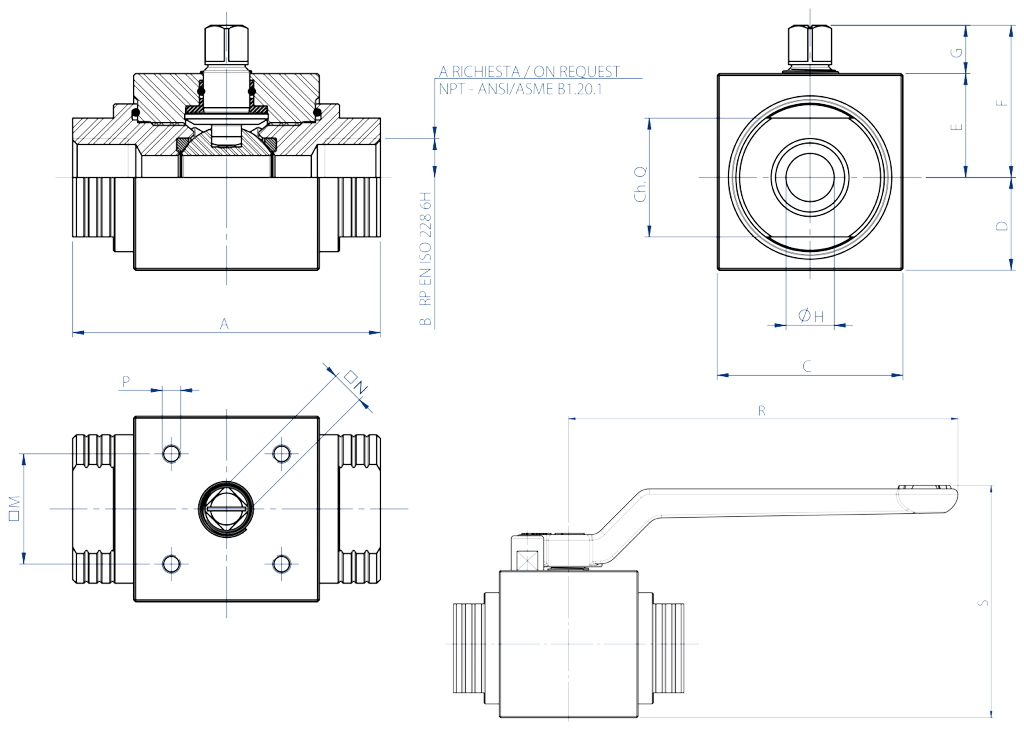

DIMENSIONES
MEDIDA		A	B	C	D	E	F	G	ØH	Ch.Q	□M	□N	P	R	S
DN [mm]	[pulgadas]	A	B	C	D	E	F	G	ØH	Ch.Q	□M	□N	P	R	S
DN 6	1/8"	69	1/8"	30	13	17	27	10	6	19	21x30	6	M5	103,5	56,1
DN 8	1/4"	69	1/4"	30	13	17	27	10	6	19	21x30	6	M5	103,5	56,1
DN 10	3/8"	72	3/8"	45	19,7	25,3	38,3	13	9	24	29,7 (F04)	9	M5	140	75,5
DN 15	1/2"	83	1/2"	50	25	28	41	13	13	32	29,7 (F04)	9	M5	140	83,6
DN 20	3/4"	95	3/4"	55	27,5	31	46	15	19	37	35,36 (F05)	11	M6	212	94,8
DN 25	1"	113	1"	65	32,5	35	50	15	25	45	35,36 (F05)	11	M6	212	103,8

Válvula de bola HERCULES alta presión - alta ciclicidad acero al carbono - materiales -

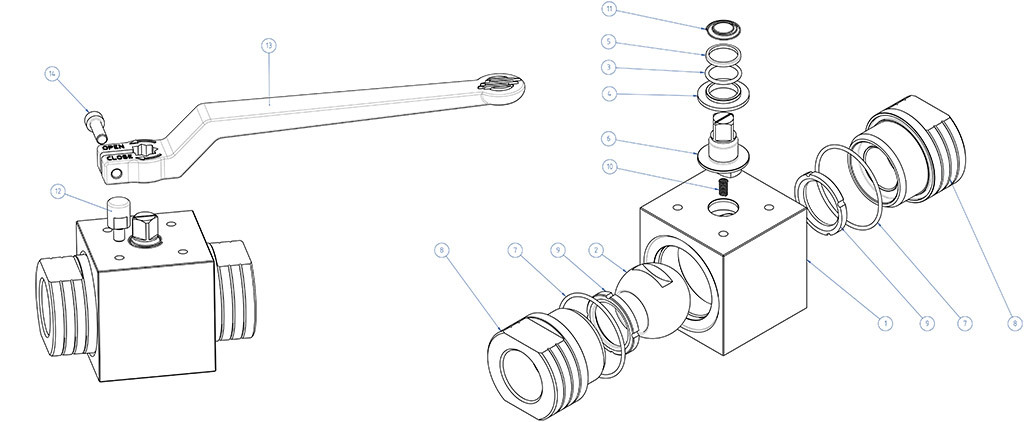

MATERIALES
1	Cuerpo	≤DN25: 1.0737 (11SMnPb37);
2	Bola	A217 CA15 / A479 tp. 410 / A182 F6A + Cromado duro
3*	Junta tórica	NBR (FKM bajo pedido)
4*	Brújula inferior	Modified nylon PA66
5*	Brújula superior	Modified nylon PA66
6	Vástago	A564 Tp 630 (17-4 PH)
7*	Junta tórica	NBR (FKM bajo pedido)
8	Manguito	≤DN25: 1.0737 (11SMnPb37) / ASTM A350 LF2;
9*	Asiento	DEVLON
10	Muelle dispositivo antiestático	1.4310 - X12CrNi17-7
11	Muelle dispositivo antiestático superior	1.4310 - X12CrNi17-7
12**	Retención	X5CrNiMo1713 - 316 S.S.
13**	Palanca	EN AB 46100 - AL SI 11 CU (FE) Pintada
14**	Tornillos	A2 - 70
* Componentes kit de juntas ** Componentes de los kit palanca

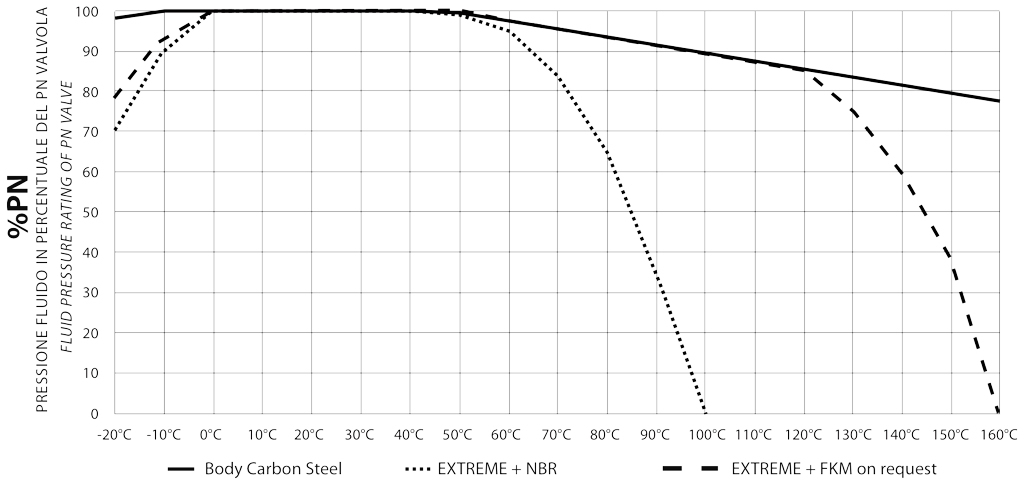

DIAGRAMA PRESIÓN/TEMPERATURA

DN6, DN8, DN10, DN15	PN500/7000 psi
DN20 e DN25	PN400/6000 psi

PARES DE ACELERACIÓN en Nm
PN	DN 6 1/8"	DN8 1/4"	DN 10 3/8"	DN 15 1/2"	DN 20 3/4"	DN 25 1"
PN 500 bar	10		18	20
PN 400 bar					31	40
Los valores del par en Nm pueden variar según la temperatura y el fluido. Tener en cuenta un factor de seguridad igual a 1.4.

CAPACIDAD DE CARGA KV m³/h
KV m³/h	5,2	11	20	60	100
El valor Kv es el valor de la capacidad de carga en m³/h (con agua a 15°C) que provoca una caída de presión de 1 bar
