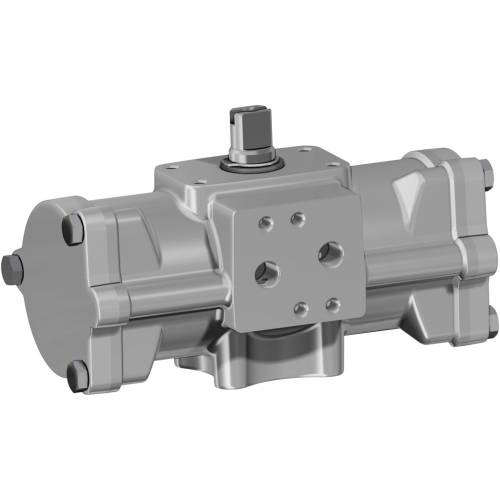

AGO CF8M - DA inox CF8M microfundido

Categoría AGO CF8M - Actuadores inox CF8M microfundido

SELECCIONA MEDIDA

IMPRIME PÁGINA

DESCARGA CATÁLOGO AGO CF8M - ACTUADORES INOX CF8M MICROFUNDIDO

AGO CF8M - DA inox CF8M microfundido - ventajas -

1. Bandas de sellado y deslizamiento energizadas autolubricantes
Menor fricción entre pistón y cilindro
Se evita el pegado de la junta al cilindro incluso después de largos períodos de parada

2. Ranura, casquillo y enchufes con acero con dureza mayor a 50 HRC
Mayor resistencia a las fuerzas presentes dentro del actuador

3. Fricción a la rodadura entre la ranura y el pistón
Menor fricción

4. Yugo escocés con fricción a la rodadura (transformación del movimiento lineal en movimiento rotatorio mediante pistón y eje sin engranajes)
Menor fricción entre pistón y eje con el consecuente menor desgaste de las piezas

Momento de torsión potenciado en fase de apertura y cierre
Menor espacio con respecto a los actuadores piñón y cremallera con el consecuente menor espacio necesario
Menor peso con respecto a los actuadores piñón y cremallera (-30% Kg/Nm) con los consecuentes ahorros en la realización de la estructura del sistema
Menor consumo de aire con respecto a los actuadores piñón y cremallera (-40% aire cm³/Nm doble efecto y -20% aire cm³/Nm simple efecto) con la consecuente menor carga de trabajo del compresor o posibilidad de uso de compresor con dimensiones reducidas

5. Cilindro laminado
Menor desgaste de las tiras energizadas gracias a la baja rugosidad de la superficie

6. Stainless Steel shaft
Higher corrosion resistance

Interfaz para electroválvulas NAMUR integrada por el DAN15
No requiere ninguna placa de bornes adicional

Proceso productivo totalmente realizado en OMAL
Máximo control en todas las fases de elaboración

Certificado ATEX
Permite la instalación en presencia de entornos potencialmente explosivos

Certificado hasta SIL 3
Alto nivel de seguridad funcional garantizado

DATOS TÉCNICOS
Par desde 15 Nm a 480 Nm.
Brida de conexión: ISO 5211; F03 - F05 - F07 - F10.
Cumple con EN 15714-3.
Ángulo de rotación: 92° (-1°, +91°)
Momento de torsión: Directamente proporcional a la presión de alimentación; ver tabla actuadores neumáticos DA catálogo general.
En cada actuador la cifra que sigue a la sigla DA corresponde al valor del par de aceleración en Nm. a la presión de 5,6 bar.
De la medida DA 60 es posible el montaje directo de electroválvulas NAMUR en el actuador.
Las medidas DA15-DA30 necesitan de la interfaz NAMUR
Versión ATEX de conformidad con la directiva 2014/34/UE. Para la versión ATEX añadir YX al final del código.

CONDICIONES DE EJERCICIO
Temperatura: desde -20°C a +80°C.
Presión nominal: 5,6 bar; máxima de ejercicio 8,4 bar.
Fluido de alimentación: aire comprimido filtrado seco no necesariamente lubricado. En caso de lubricación usar aceite no detergente, compatible con NBR.

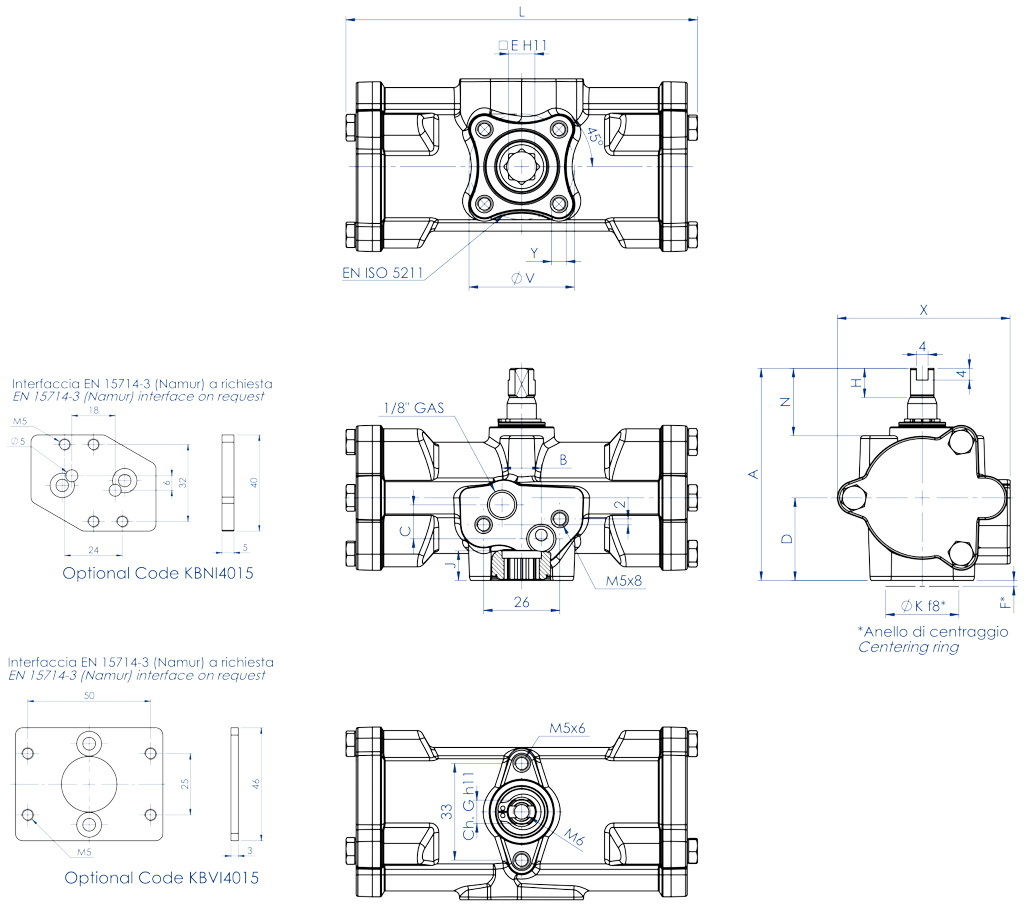

DA 15 ÷ DA 30

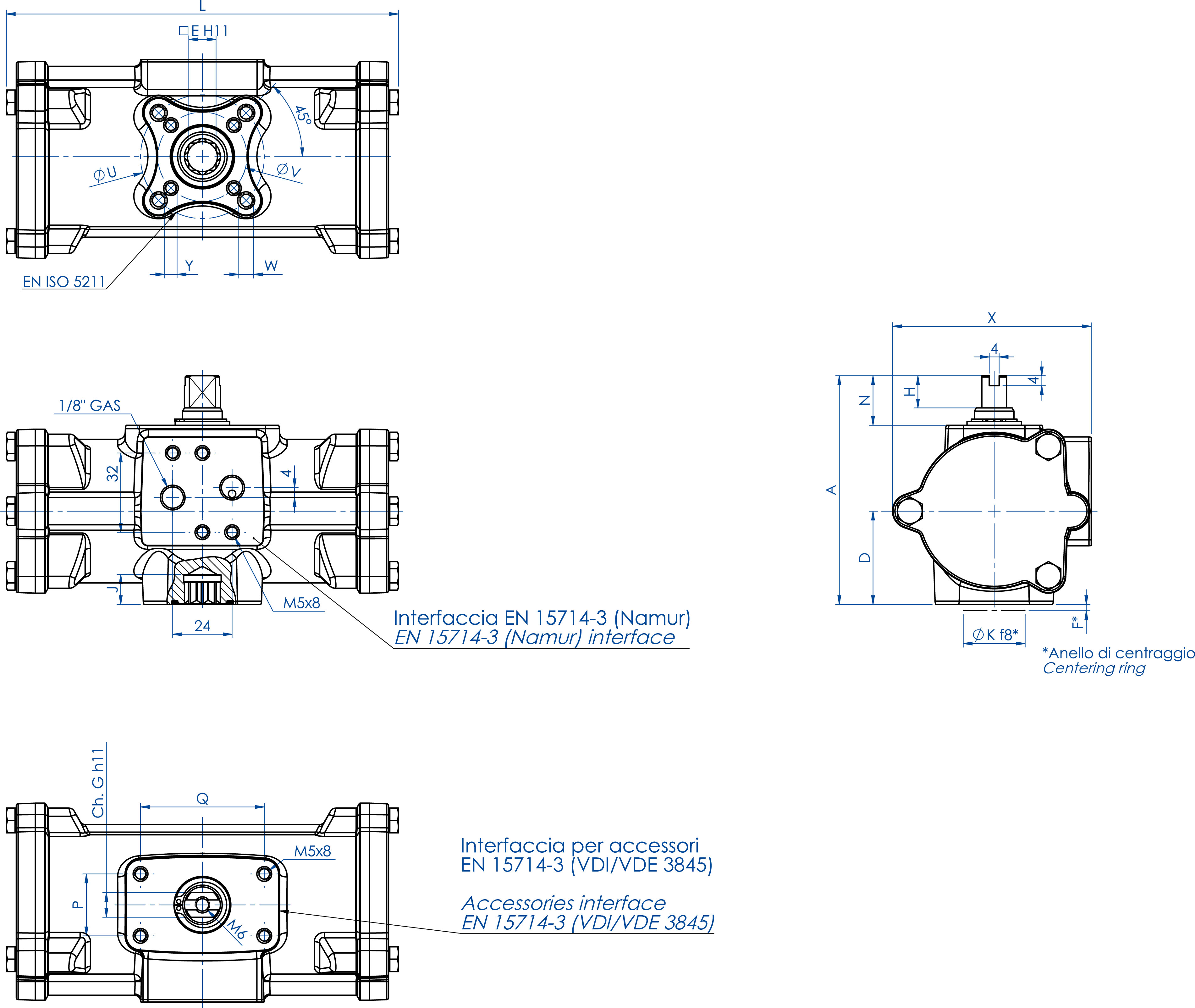

DA 60 ÷ DA 480

FICHA TÉCNICA
Código	DA015516S	DA030516S	DA060516S	DA120516S	DA240516S	DA480516S
Juntas de repuesto	KGXI0112	KGXI0114	KGXI0116	KGXI0118	KGXI0120	KGXI0122
Medida	DA 15 F03	DA 30 F03	DA 60 F03-F05	DA 120 F05-F07	DA 240 F05-F07	DA 480 F07-F10
L mm.	120	134,6	158,4	192,9	246,8	298,4
A mm.	72,4	80,4	92,5	116,5	136,4	160
B mm.	13,4	11,6	-	-	-	-
C mm.	12	13	-	-	-	-
D mm.	28,2	32,7	37,7	46,2	56,2	68
E mm.	9	9	11	14	17	22
F mm.	2	2	2	3	3	3
Ch. G mm.	8	9	10	12	15	19
H mm.	10	10	13	13	17	19
N mm.	23	23	20	30	30	30
X mm.	59	68	80,3	94,4	117	139,7
J mm.	10,2	10,2	12,2	16,3	19,3	24,3
ØK mm.	25	25	25	35	35	55
Q mm.	50	50	50	80	80	80
P mm.	25	25	25	30	30	30
ØU mm.	-	-	50	70	70	102
ØV mm.	36	36	36	50	50	70
Y x fondo mm	M5x9	M5x9	M5x9	M6x11	M6x11	M8x13
W x fondo mm	-	-	M6x11	M8x15	M8x13	M10x22
Aire dm³/ciclo	0,079	0,148	0,28	0,59	1,18	2,38
peso kg	0,8	1,2	1,8	3,3	5,6	9,5

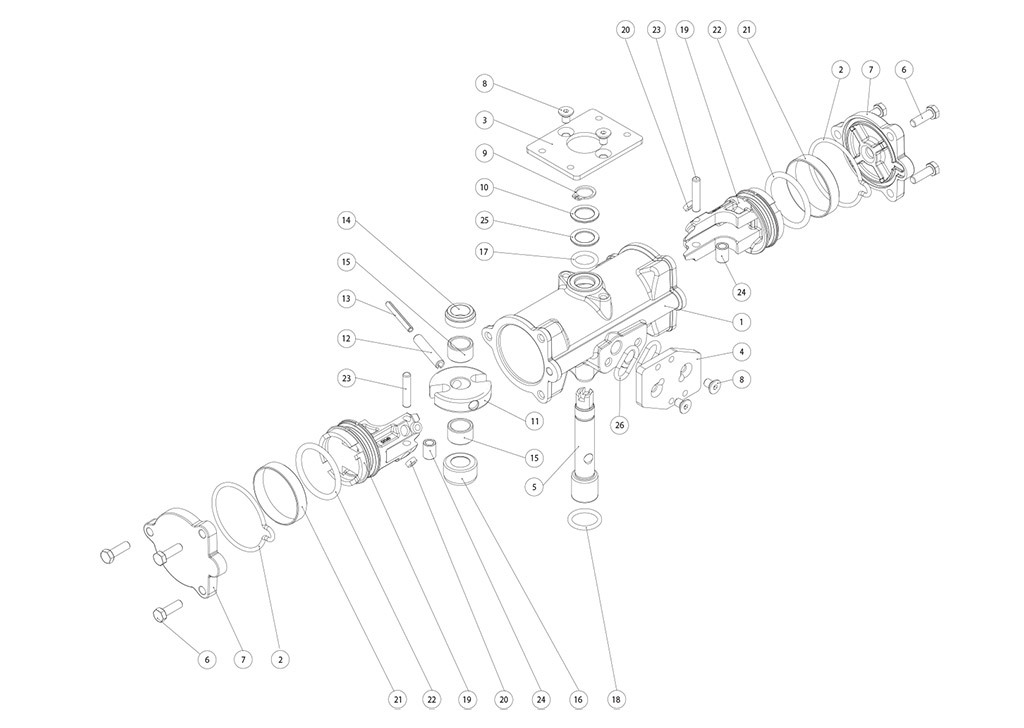

COMPONENTES ACTUADOR NEUMÁTICO DOBLE EFECTO DA CF8M MICROFUNDIDO MEDIDA: DA15-DA30

MATERIALES: DA 15 ÷ DA 30
Pos	Denominación	Cant.	Material
1	Cilindro	1	Acero inoxidable
2*	Cap Junta tórica	2	Goma de nitrilo
3	VDI/VDE Placa de bornes	1	Acero inoxidable
4	Placa de bornes NAMUR	1	Acero inoxidable
5	Eje	1	Acero inoxidable
6	Tornillos	6	Acero inoxidable
7	Tapón	2	Acero inoxidable
8	Tornillos	4	Acero inoxidable
9	Anillo de retención	1	Acero inoxidable
10	Arandela	1	Acero inoxidable
11	Horquilla	1	Aleación de acero
12	Pasador elástico externo	1	Aleación de acero
13	Pasador elástico interno	1	Aleación de acero
14	Soporte eje superior	1	Resina acetálica
15	Soporte brújula	2	Resina acetálica
16	Soporte eje inferior	1	Resina acetálica
17*	Junta tórica del eje superior	1	FKM
18*	Junta tórica del eje inferior	1	FKM
19	Pistón	2	Aleación de aluminio
20*	Soporte pistón	4	P.T.F.E. carbo-graphite filled
21*	Anillo de estanqueidad	2	Poliuretano
22*	Junta tórica del pistón	2	Goma de nitrilo
23	Perno	2	Aleación de acero
24	Brújula	2	Aleación de acero
25*	Anillo de soporte externo	1	Resina acetálica
26	Junta tórica (opcional)	2	Goma de nitrilo
* Detalles del kit de repuesto

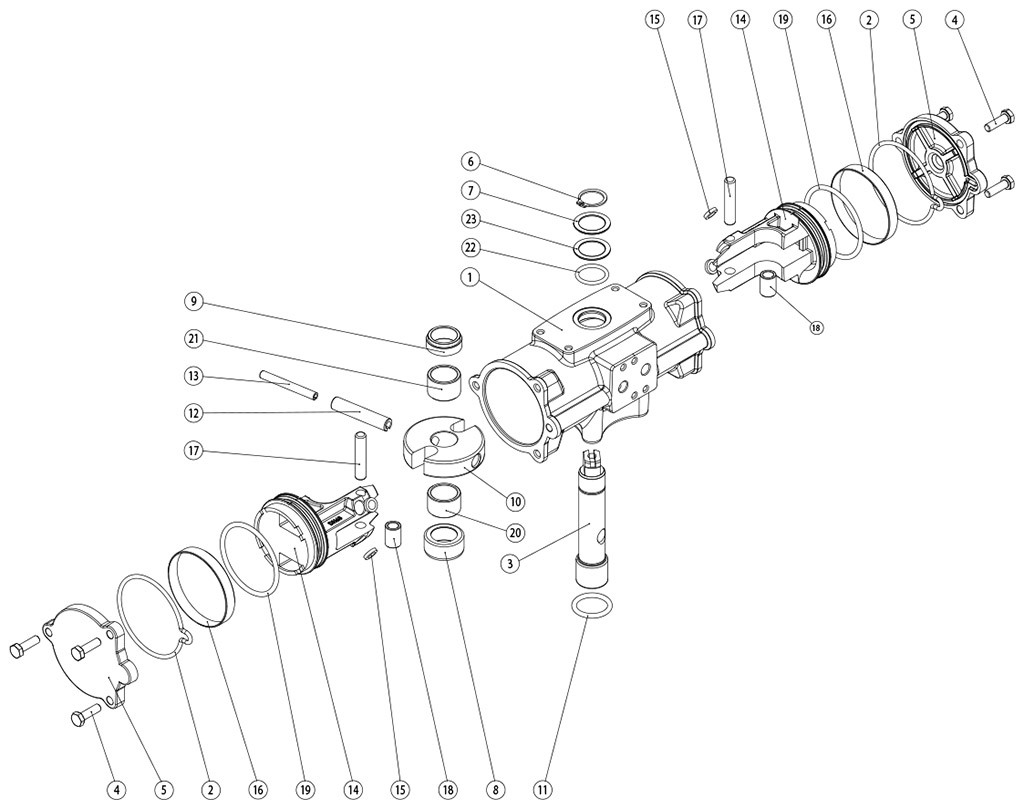

COMPONENTES ACTUADOR NEUMÁTICO DOBLE EFECTO DA CF8M MICROFUNDIDO MEDIDA: DA60-DA480

MATERIALES
Pos	Denominación	Cant.	Material
1	Cilindro	1	Acero inoxidable
2*	Tapón Junta tórica	2	Goma de nitrilo
3	Eje	1	Acero inoxidable
4	Tornillos	6	Acero inoxidable
5	Tapón	2	Acero inoxidable
6	Anillo de retención	1	Acero inoxidable
7	Arandela	1	Acero inoxidable
8	Soporte eje inferior	1	Resina acetálica
9	Soporte eje superior	1	Resina acetálica
10	Horquilla	1	Aleación de acero
11*	Junta tórica del eje inferior	1	FKM
12	Pasador elástico externo	1	Aleación de acero
13	Pasador elástico interno	1	Aleación de acero
14	Pistón	2	Aleación de aluminio
15*	Soporte pistón	4	P.T.F.E. carbo-graphite filled
16*	Anillo de estanqueidad	2	Poliuretano
17	Perno	2	Aleación de acero
18	Brújula	2	Aleación de acero
19*	Junta tórica del pistón	2	Goma de nitrilo
20	Soporte brújula inferior	1	Resina acetálica
21	Soporte brújula superior	1	Resina acetálica
22*	Junta tórica del eje superior	1	FKM
23*	Anillo de soporte externo	1	Resina acetálica
* Detalles del kit de repuesto
