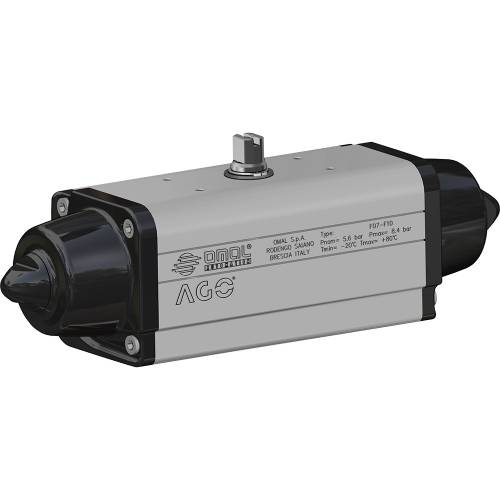

AGO - simple efecto SR en aluminio

SELECCIONA MEDIDA

IMPRIME PÁGINA

DESCARGA CATÁLOGO AGO - ACTUADORES DE ALUMINIO

AGO - simple efecto SR en aluminio - ventajas -

1. Bandas de sellado y deslizamiento energizadas autolubricantes
Menor fricción entre pistón y cilindro
Se evita el pegado de la junta al cilindro incluso después de largos períodos de parada

2. Ranura, casquillo y enchufes con acero con dureza mayor a 50 HRC
Mayor resistencia a las fuerzas presentes dentro del actuador

3. Fricción a la rodadura entre la ranura y el pistón
Menor fricción

4. Yugo escocés con fricción a la rodadura (transformación del movimiento lineal en movimiento rotatorio mediante pistón y eje sin engranajes)
Menor fricción entre pistón y eje con el consecuente menor desgaste de las piezas

Momento de torsión potenciado en fase de apertura y cierre
Menor espacio con respecto a los actuadores piñón y cremallera con el consecuente menor espacio necesario
Menor peso con respecto a los actuadores piñón y cremallera (-30% Kg/Nm) con los consecuentes ahorros en la realización de la estructura del sistema
Menor consumo de aire con respecto a los actuadores piñón y cremallera (-40% aire cm³/Nm doble efecto y -20% aire cm³/Nm simple efecto) con la consecuente menor carga de trabajo del compresor o posibilidad de uso de compresor con dimensiones reducidas

5. Cilindro laminado
Menor desgaste de las tiras energizadas gracias a la baja rugosidad de la superficie

6. Stainless Steel shaft
Higher corrosion resistance

Interfaz para electroválvulas NAMUR integrada por el DAN15
No requiere ninguna placa de bornes adicional

Proceso productivo totalmente realizado en OMAL
Máximo control en todas las fases de elaboración

Certificado ATEX
Permite la instalación en presencia de entornos potencialmente explosivos

Certificado hasta SIL 3
Alto nivel de seguridad funcional garantizado

DATOS TÉCNICOS
Par desde 15 Nm a 4000 Nm.
Brida de conexión: EN ISO 5211
F03 - F04 - F05 - F07 - F10 - F12 - F14 - F16 - F25.
Conforme a la EN 15714-3
Ángulo de rotación: 92° (-1°, +91°)
Momento de torsión: El momento de torsión de retorno depende solo de la acción del muelle y es independiente de la presión de alimentación. Están disponibles 4 diferentes calibraciones para el muelle; ver tabla.
El cierre automático por medio de los muelles se realiza en sentido de las agujas del reloj.
En cada actuador la cifra que sigue a la sigla SR/SRN corresponde al valor del par de aceleración en Nm. a la presión de 5,6 bar.
Versión ATEX de conformidad con la directiva 2014/34/UE. Para la versión ATEX añadir YX al final del código.

CONDICIONES DE EJERCICIO
Temperatura: desde -20°C a +80°C. (Versiones especiales: alta temperatura: -20°C +150°C; baja temperatura: -50°C +60°C)
Presión nominal: 5,6 bar; máxima de ejercicio 8,4 bar.
Fluido de alimentación: aire comprimido filtrado seco no necesariamente lubricado.
En caso de lubricación usar aceite no detergente, compatible con NBR.

SRN15 - SRN960
SR1440
SR1920
SR2880
SR4000

SRN15 - SRN960
SR1440
SR1920
SR2880
SR4000

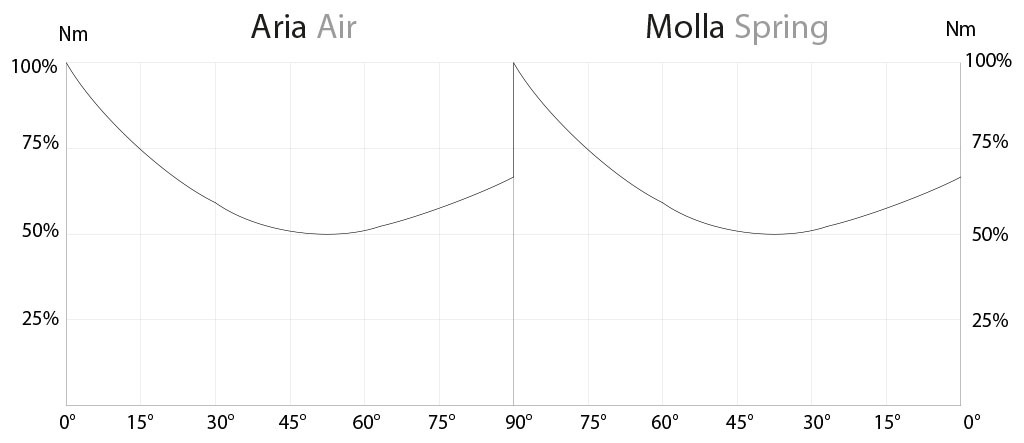

Diagrama del momento de torsión en función del ángulo de rotación

TABLA DE LOS MOMENTOS DE TORSIÓN (Nm) α°= ÁNGULO DE ROTACIÓN
MEDIDA	α°	2,8 bar ÷ 40 PSI		3,5 bar ÷ 50 PSI		4,2 bar ÷ 60 PSI		5,6 bar ÷ 80 PSI
MEDIDA	α°	aire	muelle	aire	muelle	aire	muelle	aire	muelle
SRN 15	0°	7,5	5	9,4	6,3	11,3	7,5	15	10
	50°	3,7	3,7	4,7	4,7	5,6	5,6	7,5	7,5
	90°	5	7,5	6,3	9,4	7,5	11,3	10	15
SRN 30	0°	15	10	18,8	12,5	22,5	15	30	20
	50°	7,5	7,5	9,4	9,4	11,3	11,3	15	15
	90°	10	15	12,5	18,8	15	22,5	20	30
SRN 53	0°	26,5	17,5	33	22	40	26	53	35
	50°	13	13	16,5	16,5	19,5	19,5	26	26
	90°	17,5	26,5	22	33	26	40	35	53
SRN 60	0°	30	20	37,5	25	45	30	60	40
	50°	15	15	18,8	18,8	22,5	22,5	30	30
	90°	20	30	25	37,5	30	45	40	60
SRN 90	0°	45	30	56,3	37,5	67,5	45	90	60
	50°	22,5	22,5	28,1	28,1	33,9	33,9	45	45
	90°	30	45	37,5	56,3	45	67,5	60	90
SRN 120	0°	60	40	75	50	90	60	120	80
	50°	30	30	37,5	37,5	45	45	60	60
	90°	40	60	50	75	60	90	80	120
SRN 180	0°	90	60	112,5	75	135	90	180	120
	50°	45	45	56,3	56,3	67,5	67,5	90	90
	90°	60	90	75	112,5	90	135	120	180
SRN 240	0°	120	80	150	100	180	120	240	160
	50°	60	60	75	75	90	90	120	120
	90°	80	120	100	150	120	180	160	240
SRN 360	0°	180	120	225	150	270	180	360	240
	50°	90	90	112,5	112,5	135	135	180	180
	90°	120	180	150	225	180	270	240	360
SRN 480	0°	240	160	300	200	360	240	480	320
	50°	120	120	150	150	180	180	240	240
	90°	160	240	200	300	240	360	320	480
SRN 720	0°	360	240	450	300	540	360	720	480
	50°	180	180	225	225	270	270	360	360
	90°	240	360	300	450	360	540	480	720
SRN 960	0°	480	320	600	400	720	480	960	640
	50°	240	240	300	300	360	360	480	480
	90°	320	480	400	600	480	720	640	960
SR 1440	0°	---	---	900	600	---	---	1440	960
	50°	---	---	450	450	---	---	720	720
	90°	---	---	600	900	---	---	960	1440
SR 1920	0°	960	640	1200	800	1440	960	1920	1280
	50°	480	480	600	600	720	720	960	960
	90°	640	960	800	1200	960	1440	1280	1920
SR 2880	0°	1440	960	1800	1200	2160	1440	2880	1920
	50°	720	720	900	900	1080	1080	1440	1440
	90°	960	1440	1200	1800	1440	2160	1920	2880
SR 4000	0°	2000	1333	2500	1666,3	3000	1999,5	4000	2666
	50°	1000	1000	1250	1250	1500	1500	2000	2000
	90°	1333	2000	1666,3	2500	1999,5	3000	2666	4000

ESQUEMA DE FUNCIONAMIENTO ACTUADOR NEUMÁTICO "SR"

CAJA DE SEÑALIZACIÓN CON TOPE

OPERADOR MANUAL DE DESBLOQUEO

TOPES INDUCTIVOS NAMUR

TOPES INDUCTIVOS

POSICIONADOR ELECTRONEUMÁTICO (SEGURIDAD INTRÍNSECA)

POSICIONADOR NEUMÁTICO

TOPE DE PROXIMIDAD

TOPES ELECTROMECÁNICOS

TOPES NEUMÁTICOS

TOPES ANTIDEFLAGRANTES II2GD ExdIIC

CERTIFICADOS

ATEX - Pneumatic Actuators

SIL EN 61508 - Actuators: SR, SRN, DA, DAN

Type Approval Certificate for Marine and machinery systems and equipment

INSTRUCCIONES

ATEX MANUAL UITG0G01ATX

USER MANUAL UITG0G01

MANUALES

1. MANUAL DAN15-DAN1920 SRN15-SRN960 - UMAAPG00

2. MANUAL DA2880-DA8000 SR1440-SR4000 - UMA800081C

SELECCIONA TALLA

Selecciona los parámetros de búsqueda

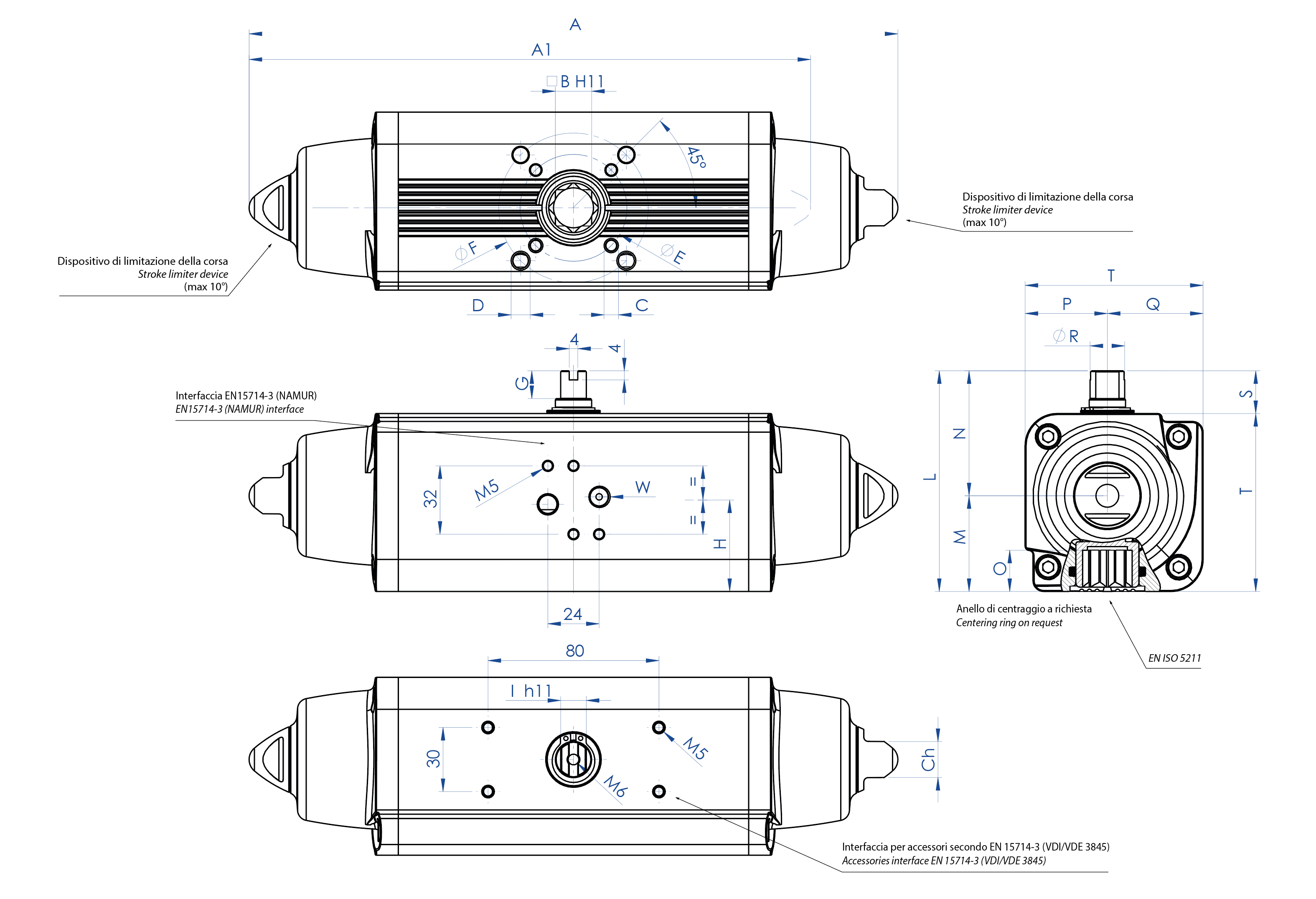

FICHA TÉCNICA DESDE EL SRN15 (Nm) al SRN53 (Nm)
Código	SRN0015401S	SRN0015402S	SRN0030401S	SRN0030402S	SRN0053401S
Juntas de repuesto	KGGI0014		KGGI0016		KGGI0060
Medida	SRN15		SRN30		SRN53
ISO	F03/F05	F04	F04	F05/F07	F05/F07
A	233,3	233,3	259	259	304,3
A1 (2,8 Bar)	203,8	203,8	228,5	228,5	270,7
B	11	11	14	14	17
C x fondo	M5x8	M5x8	M5x8	M6x9	M6x9
D x fondo	M6x9	-	-	M8x12	M8x12
E	36	42	42	50	50
F	50	-	-	70	70
G	10	10	13	13	13
H	30,3	30,3	35,7	35,7	42,8
I	9	9	10	10	12
L	79,2	79,2	90,4	90,4	103,3
M	31,5	31,5	37,7	37,7	44,8
N	47,7	47,7	52,7	52,7	58,5
O	13,2	13,2	16,5	16,5	19,3
P	27,7	27,7	32,7	32,7	38,5
Q	31,5	31,5	37,7	37,7	44,8
R	10,9	10,9	14,5	14,5	16,2
S	20	20	20	20	20
T	59,2	59,2	70,4	70,4	83,3
W (Gas)	1/8"	1/8"	1/8"	1/8"	1/8"
Ch	13	13	13	13	17
Peso (kg)	1,2	1,2	1,95	1,95	3
Aire (dm³/ciclo)	0,09	0,09	0,17	0,17	0,3
H = CENTRO DE LAS FIJACIONES PLACA DE BORNES

FICHA TÉCNICA DESDE EL SRN60 (Nm) al SRN360 (Nm)
Código	SRN0060401S	SRN0090401S	SRN0120401S	SRN0180401S	SRN0240401S	SRN0360401S
Juntas de repuesto	KGGI0018	KGGI0019	KGGI0020	KGGI0021	KGGI0022	KGGI0023
Medida	SRN60	SRN90	SRN120	SRN180	SRN240	SRN360
ISO	F05/F07	F07/F10	F07/F10	F07/F10	F10/F12	F10/F12
A	338,5	393,7	409,6	474	520,5	613
A1 (2,8 Bar)	309,1	341,8	361,6	406,6	454,1	523
B	17	22	22	22	27	27
C x fondo	M6x9	M8x12	M8x12	M8x12	M10x15	M10x15
D x fondo	M8x12	M10x15	M10x15	M10x15	M12x18	M12x18
E	50	70	70	70	102	102
F	70	102	102	102	125	125
G	13	16	17	19	19	19,5
H	44,8	54,5	58,1	60	57,4	61,5
I	12	15	15	19	19	22
L	107	137,5	141,1	148	164,9	178
M	46,8	56,5	60,1	62	72,9	78,5
N	60,2	81	81	86	92	99,5
O	19,3	24,8	24,8	24,3	29,5	29,5
P	40,2	51	51	56	62	69,5
Q	46,8	56,5	60,1	62	72,9	78,5
R	18	20,2	22,5	25,5	29	31,8
S	20	30	30	30	30	30
T	87	107,5	111,1	118	134,9	148
W (Gas)	1/8"	1/8"	1/8"	1/8"	1/4"	1/4"
Ch	17	22	22	22	27	27
Peso (kg)	3,35	5,9	6,8	8,9	11,8	16,5
Aire (dm³/ciclo)	0,33	0,55	0,8	1	1,5	2
H = CENTRO DE LAS FIJACIONES PLACA DE BORNES

FICHA TÉCNICA DESDE EL SRN480 (Nm) al SRN960 (Nm)
Código	SRN0480401S	SRN0480402S	SRN0720402S	SRN0720401S	SRN0960402S	SRN0960401S
Juntas de repuesto	KGGI0024		KGGI0025		KGGI0026
Medida	SRN480		SRN720		SRN960
ISO	F10/F12	F14	F12	F14	F12/F16	F14
A	648,2	648,2	798	798	828	828
A1 (2,8 Bar)	563,8	563,8	683	683	714,4	714,4
B	36	36	36	36	46	46
C x fondo	M10x15	M16x24	M12x18	M16x24	M12x18	M16x24
D x fondo	M12x18	-	-	-	M20x30	-
E	102	140	125	140	125	140
F	125	-	-	-	165	-
G	19,5	19,5	19,5	19,5	18,5	18,5
H	78	78	86,5	86,5	99,2	99,2
I	24	24	27	27	32	32
L	198	198	216	216	237,7	237,7
M	93,5	93,5	101,5	101,5	114,7	114,7
N	104,5	104,5	114,5	114,5	123	123
O	38,5	38,5	38,5	38,5	48,5	48,5
P	74,5	74,5	84,5	84,5	93	93
Q	93,5	93,5	101,5	101,5	114,7	114,7
R	36,5	36,5	41	41	46	46
S	30	30	30	30	30	30
T	168	168	186	186	207,7	207,7
W (Gas)	1/4"	1/4"	1/4"	1/4"	1/4"	1/4"
Ch	27	27	36	36	36	36
Peso (kg)	22,7	22,7	33	33	42	42
Aire (dm³/ciclo)	2,8	2,8	4,2	4,2	5,9	5,9
H = CENTRO DE LAS FIJACIONES PLACA DE BORNES

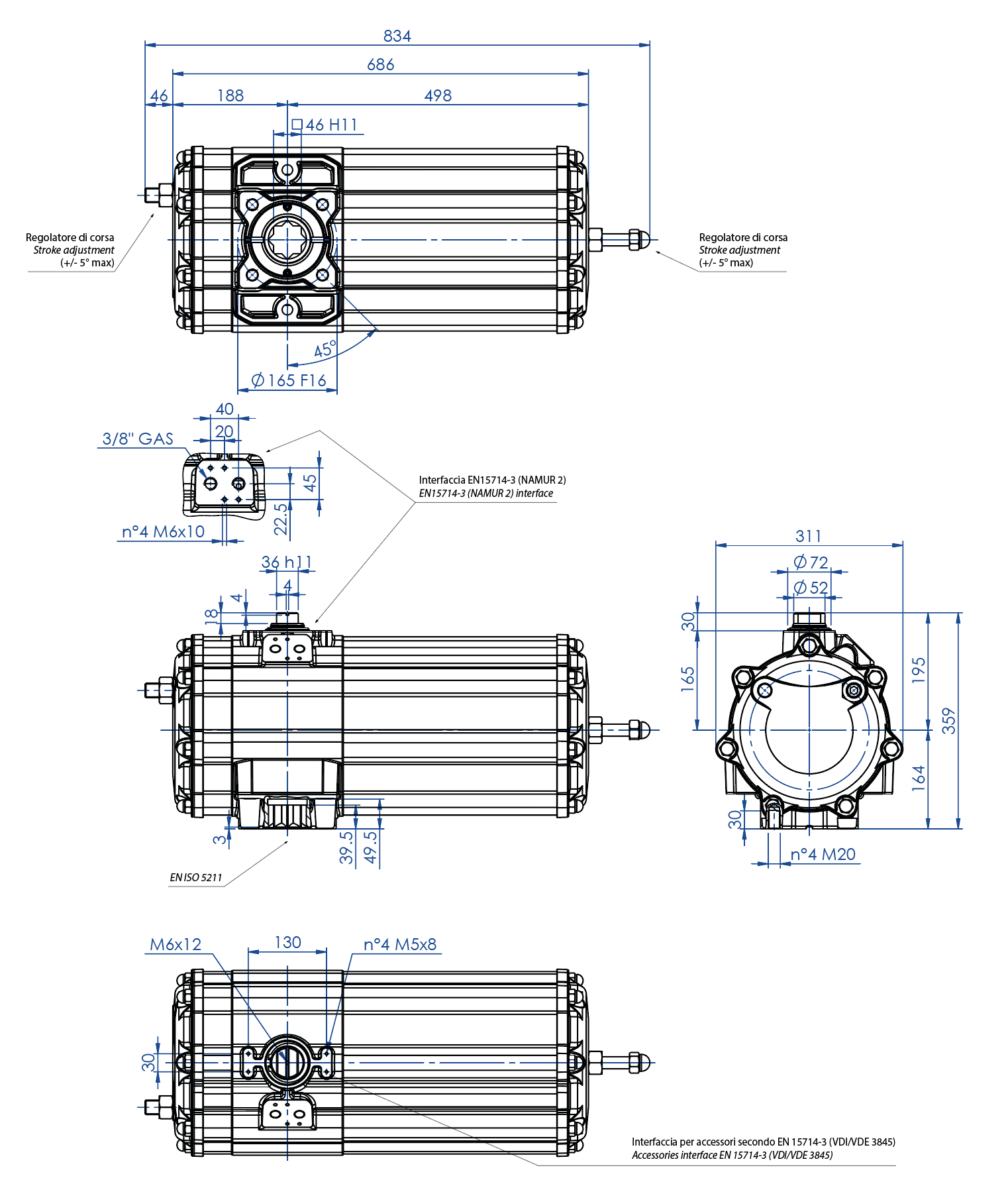

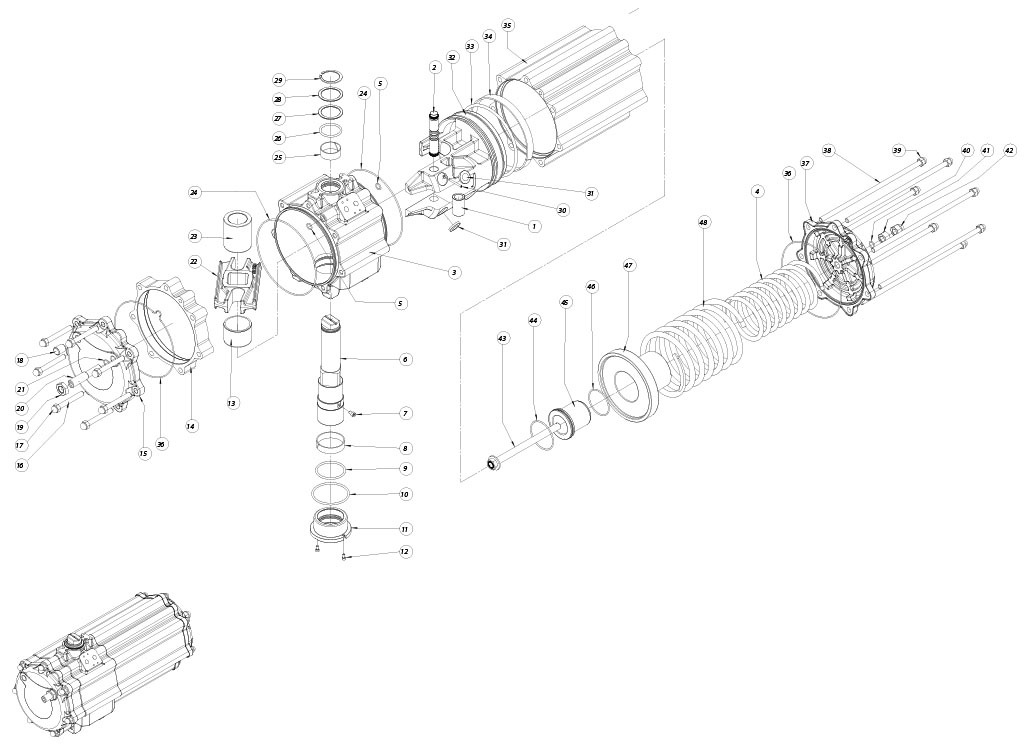

FICHA TÉCNICA SR 1440 (Nm)
Código	SR1440E16D8A
Peso [Kg]	74,0
Volumen de aire [dm³/ciclo]	11,0
Juntas de repuesto	KGSI1035

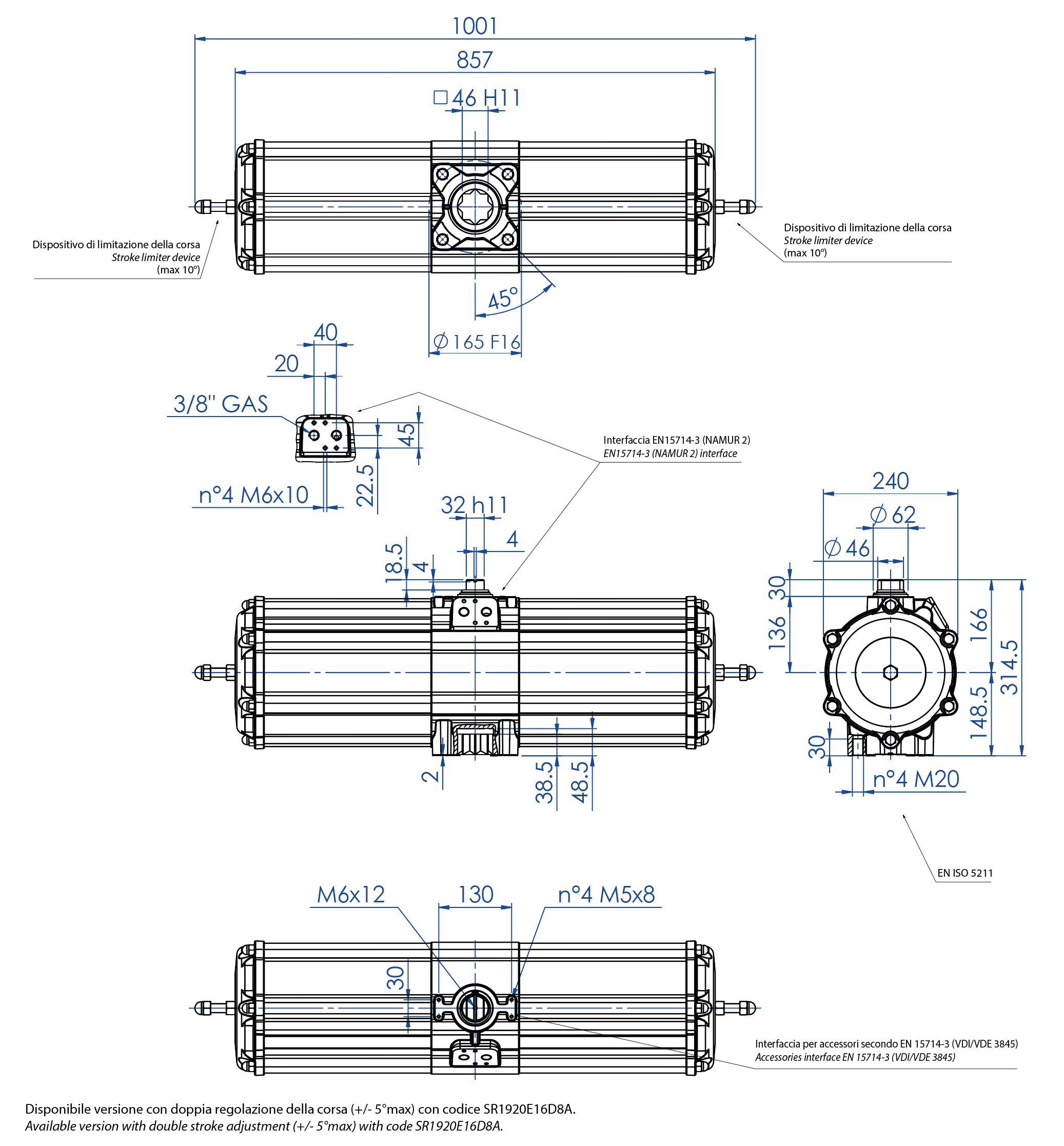

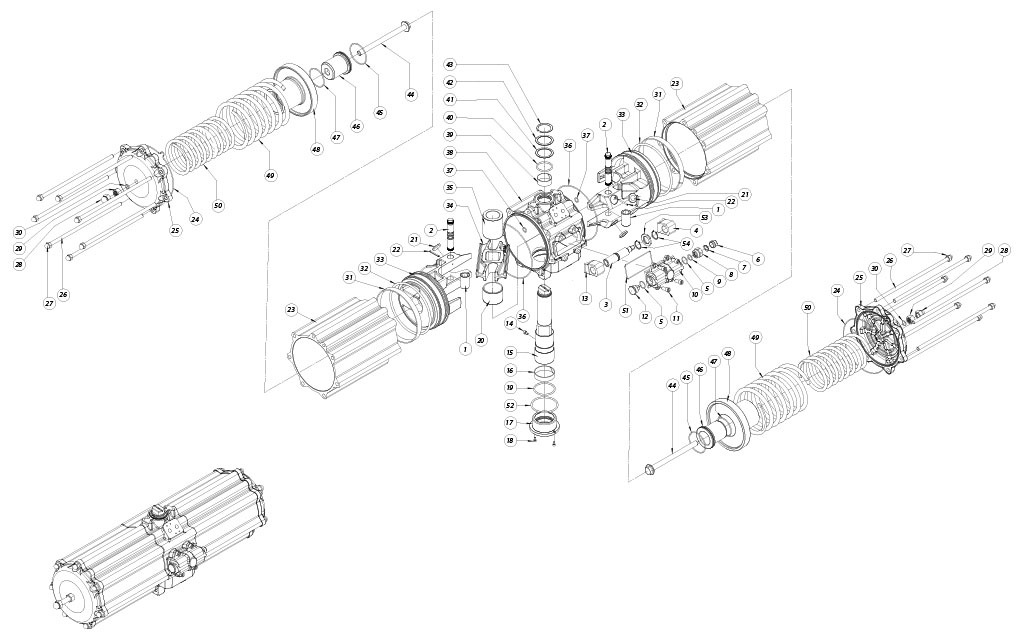

FICHA TÉCNICA SR 1920 (Nm)
Código	SR1920E1608A
Peso [Kg]	67,0
Volumen de aire [dm³/ciclo]	12,0
Juntas de repuesto	KGDI0030

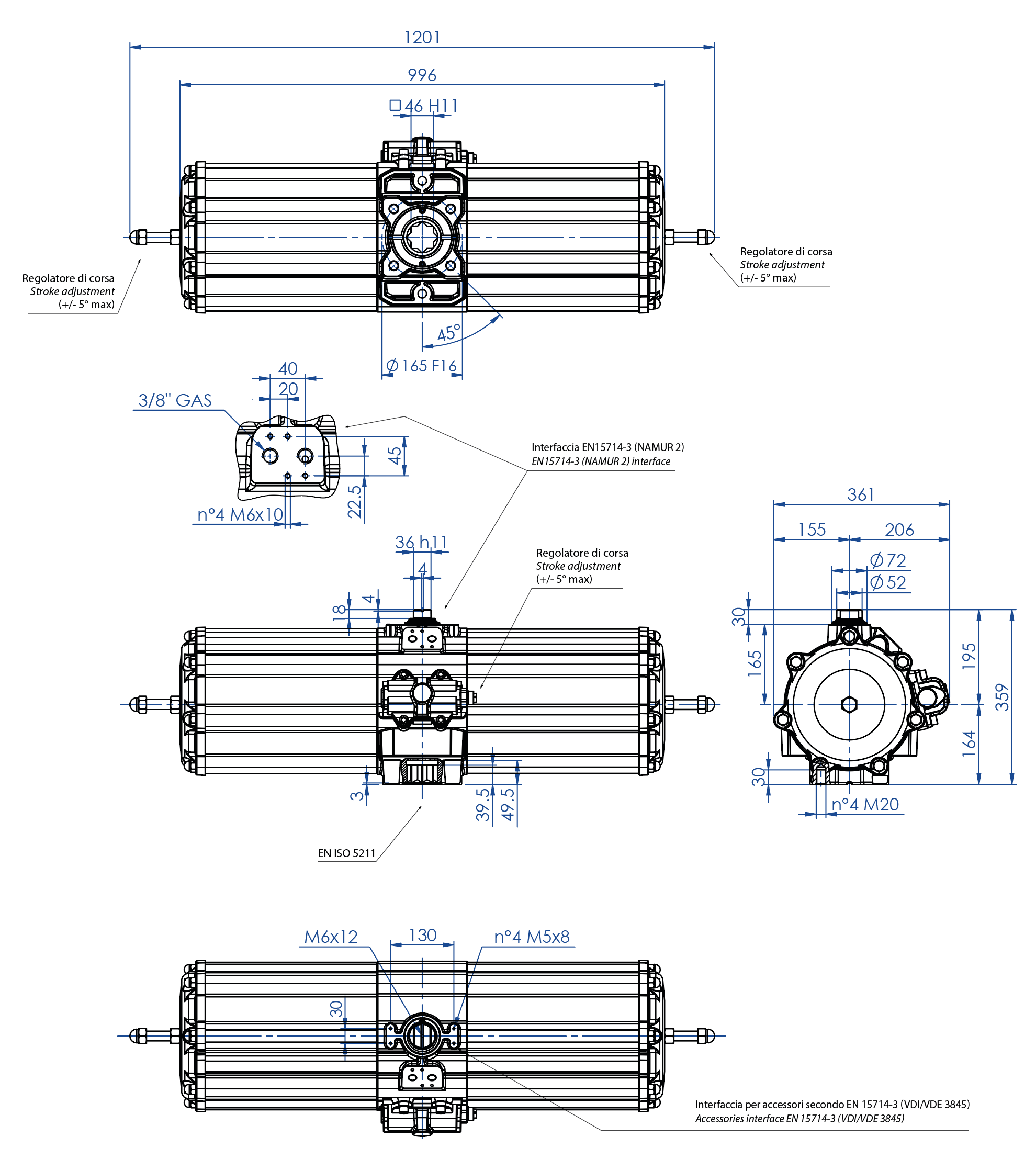

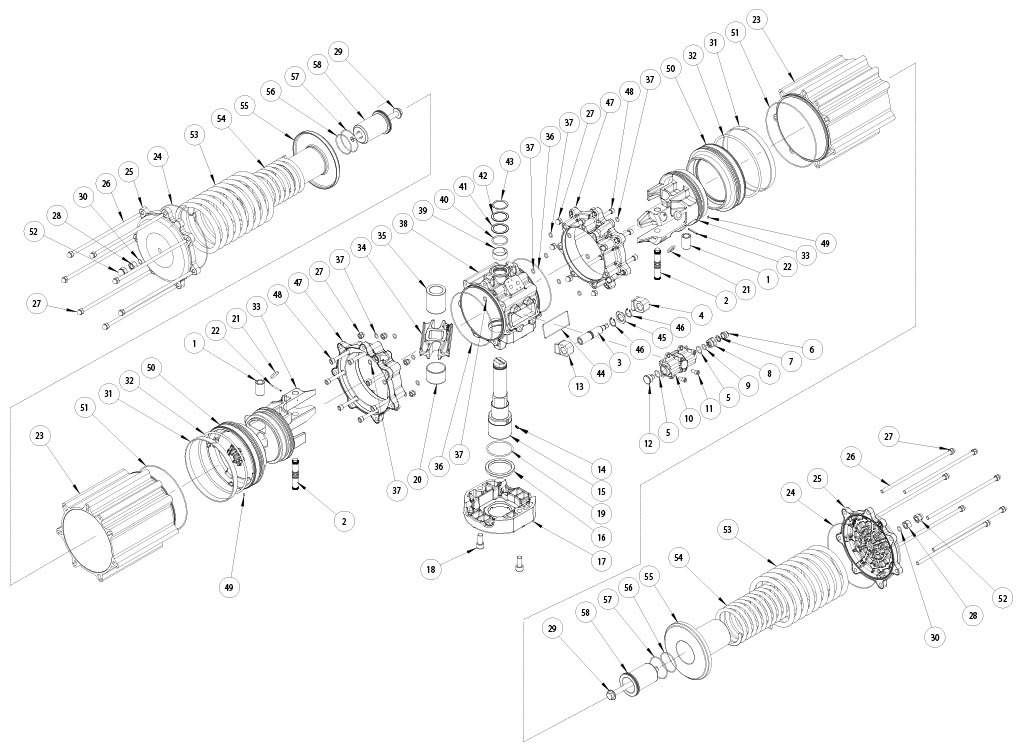

FICHA TÉCNICA SR 2880 (Nm)
Código	SR2880E16D8A
Peso [Kg]	116,8
Volumen de aire [dm³/ciclo]	21,0
Juntas de repuesto	KGSI2035

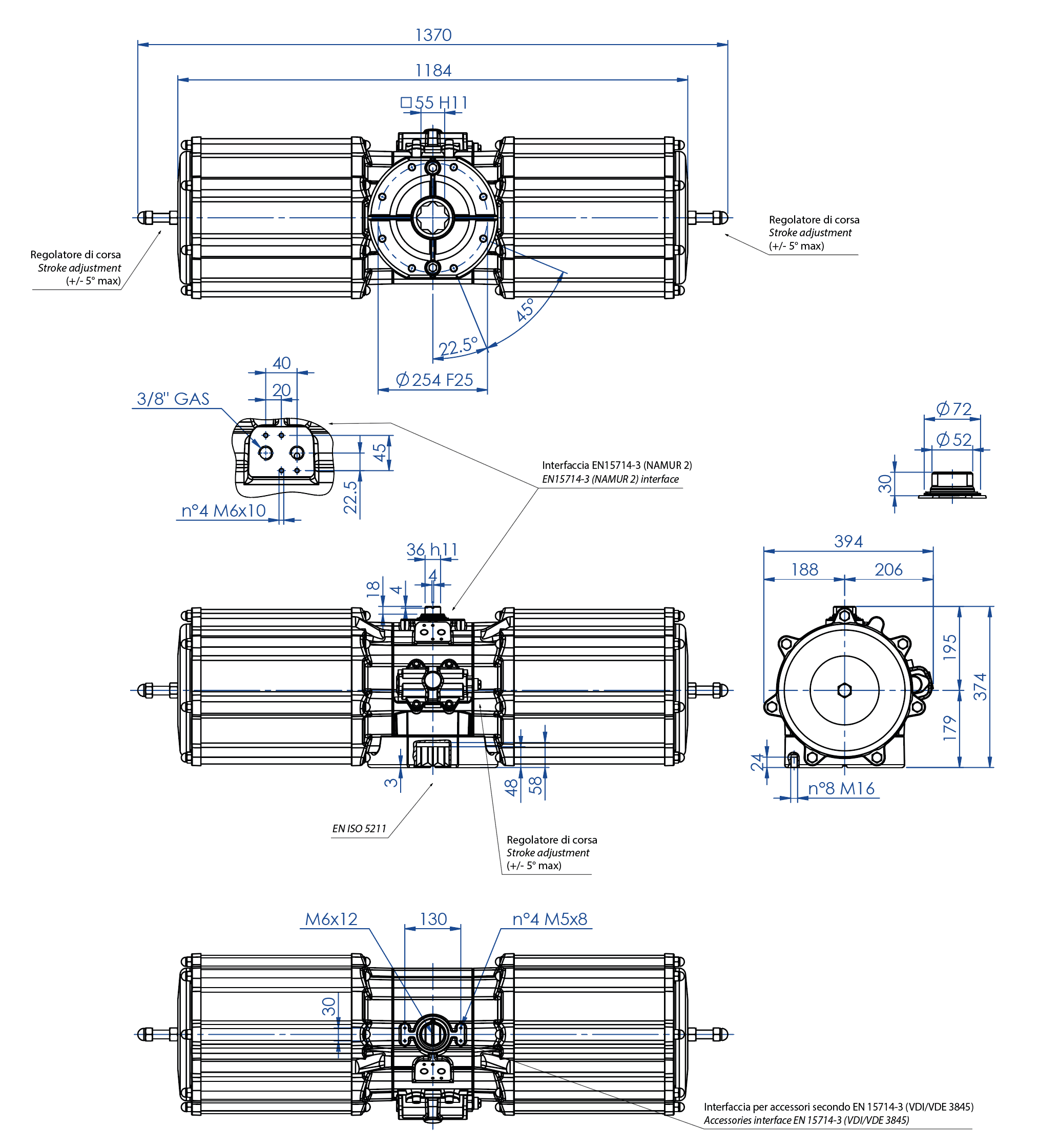

FICHA TÉCNICA SR 4000 (Nm)
Código	SR4000E25D8A
Peso [Kg]	183,0
Volumen de aire [dm³/ciclo]	29,1
Juntas de repuesto	KGSI1040

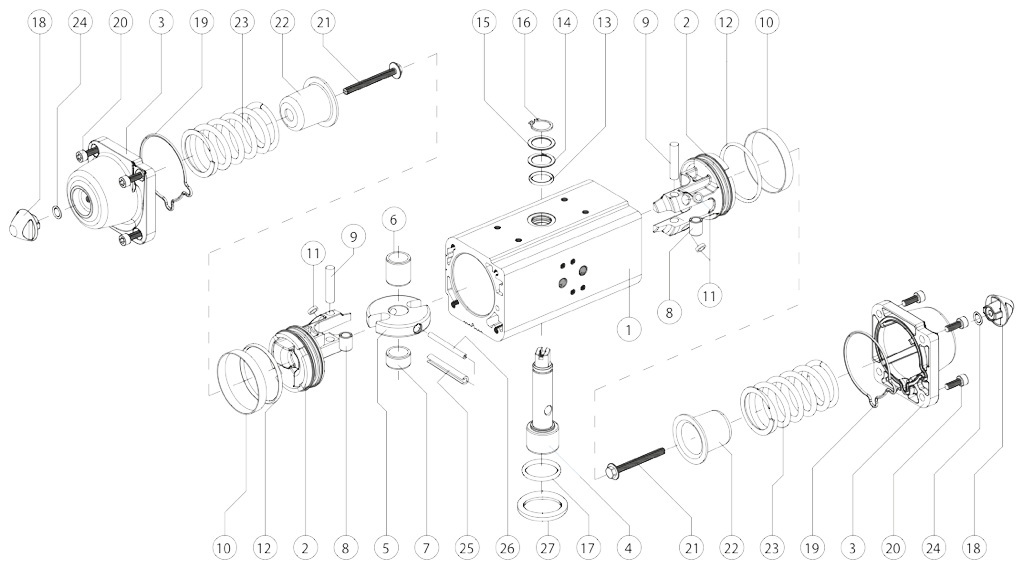

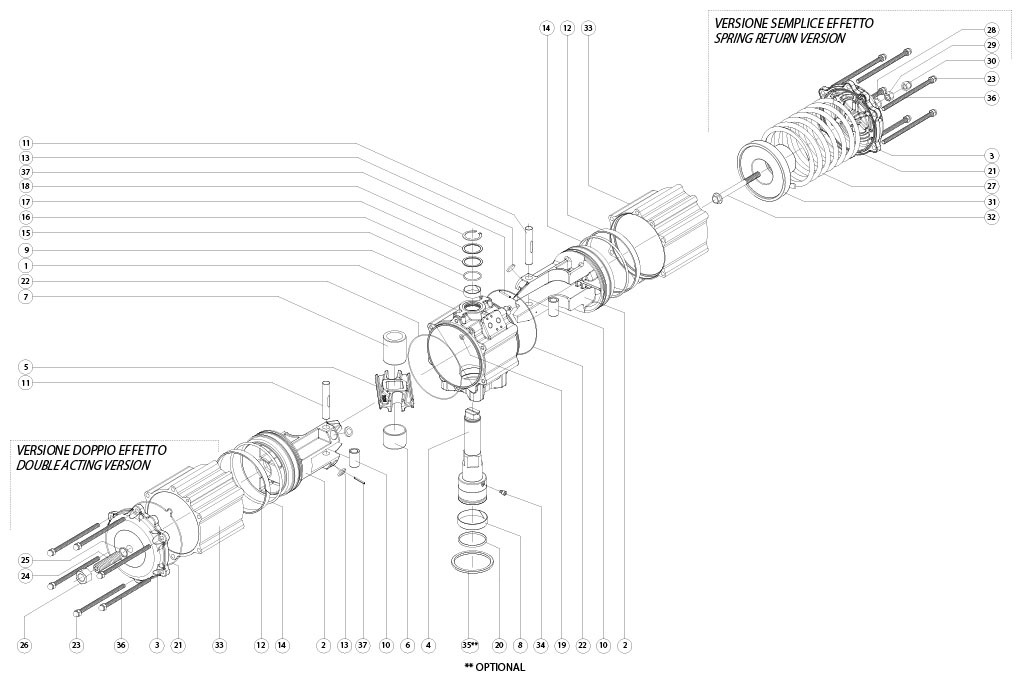

COMPONENTES ACTUADOR NEUMÁTICO SIMPLE EFECTO MEDIDA: SRN15-SRN960
Pos	Denominación	Cant.	Material
1	Cilindro	1	Aleación de aluminio
2	Pistón	2	Aleación de aluminio
3	Tapón	2	Aleación de aluminio
4	Eje	1	Acero inoxidable
5	Horquilla	1	Aleación de acero
6	Brújula de deslizamiento	1	Resina acetálica
7	Soporte eje	1	Resina acetálica
8	Brújula	2	Aleación de acero
9	Perno	2	Aleación de acero
10*	Anillo de estanqueidad	2	Poliuretano
11*	Disco de soporte	4	P.T.F.E. carbo-graphite filled
12*	Junta tórica del pistón	2	Goma de nitrilo
13	Junta tórica del eje superior	1	FKM
14	Anillo de soporte externo	1	Resina acetálica
15	Arandela calce	1	Acero inoxidable
16	Anillo de retención	1	Acero inoxidable
17	Junta tórica del eje inferior	1	FKM
18	Tuerca	2	Aleación de aluminio
19*	Junta tórica del tapón	2	Goma de nitrilo
20	Tornillos	8	Acero inoxidable
21	Tornillo pre-carga del muelle	2	Aleación de acero
22	Cubierta del muelle	2	Aleación de acero
23	Muelle	2	Aleación de acero
24*	Junta tórica	2	Goma de nitrilo
25	Pasador elástico externo	1	Aleación de acero
26	Pasador elástico interno	1	Aleación de acero
27	Anillo de centrado (OPTIONAL)	1	Aleación de aluminio
* Detalles del kit de repuesto
