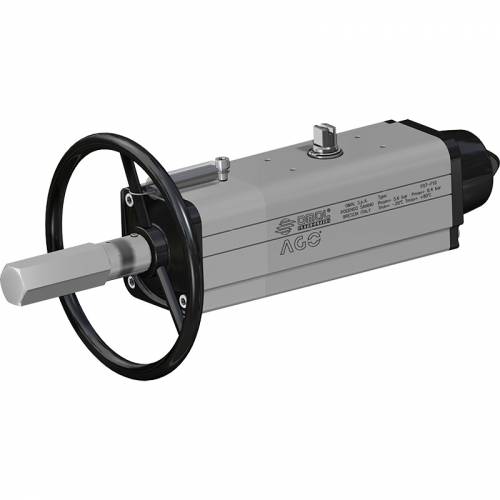

AGO HANDWHEEL - SR con comando manual integrado

Categoría AGO HANDWHEEL - Actuadores con control manual integrado

SELECCIONA MEDIDA

IMPRIME PÁGINA

DESCARGA CATÁLOGO AGO HANDWHEEL - ACTUADORES CON CONTROL MANUAL INTEGRADO

AGO HANDWHEEL - SR con comando manual integrado - ventajas -

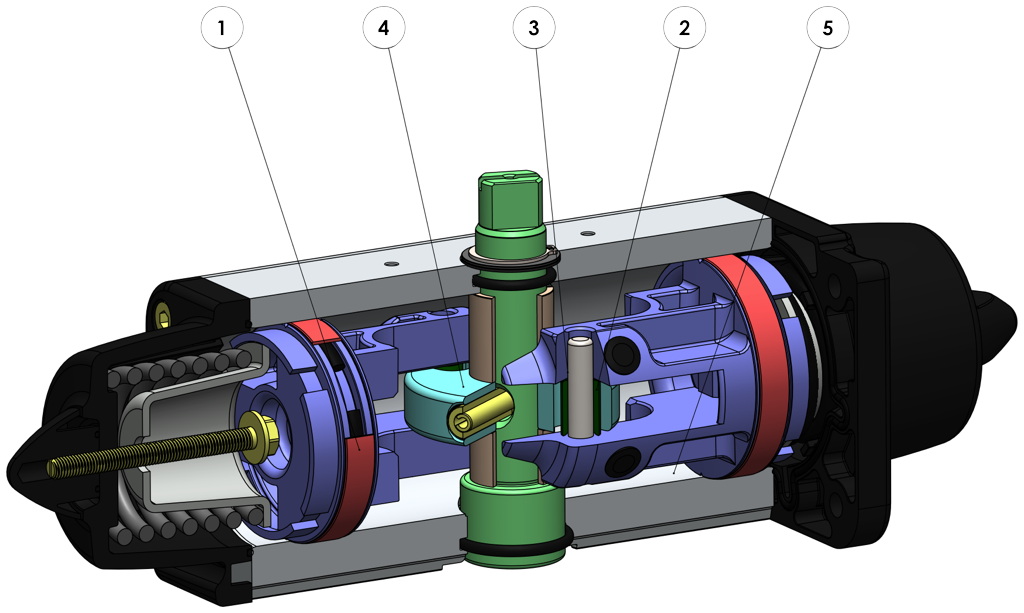

1. Bandas de sellado y deslizamiento energizadas autolubricantes
Menor fricción entre pistón y cilindro
Se evita el pegado de la junta al cilindro incluso después de largos períodos de parada

2. Ranura, casquillo y enchufes con acero con dureza mayor a 50 HRC
Mayor resistencia a las fuerzas presentes dentro del actuador

3. Fricción a la rodadura entre la ranura y el pistón
Menor fricción

4. Yugo escocés con fricción a la rodadura (transformación del movimiento lineal en movimiento rotatorio mediante pistón y eje sin engranajes)
Menor fricción entre pistón y eje con el consecuente menor desgaste de las piezas

Momento de torsión potenciado en fase de apertura y cierre
Menor espacio con respecto a los actuadores piñón y cremallera con el consecuente menor espacio necesario
Menor peso con respecto a los actuadores piñón y cremallera (-30% Kg/Nm) con los consecuentes ahorros en la realización de la estructura del sistema
Menor consumo de aire con respecto a los actuadores piñón y cremallera (-40% aire cm³/Nm doble efecto y -20% aire cm³/Nm simple efecto) con la consecuente menor carga de trabajo del compresor o posibilidad de uso de compresor con dimensiones reducidas

5. Cilindro laminado
Menor desgaste de las tiras energizadas gracias a la baja rugosidad de la superficie

6. Stainless Steel shaft
Higher corrosion resistance

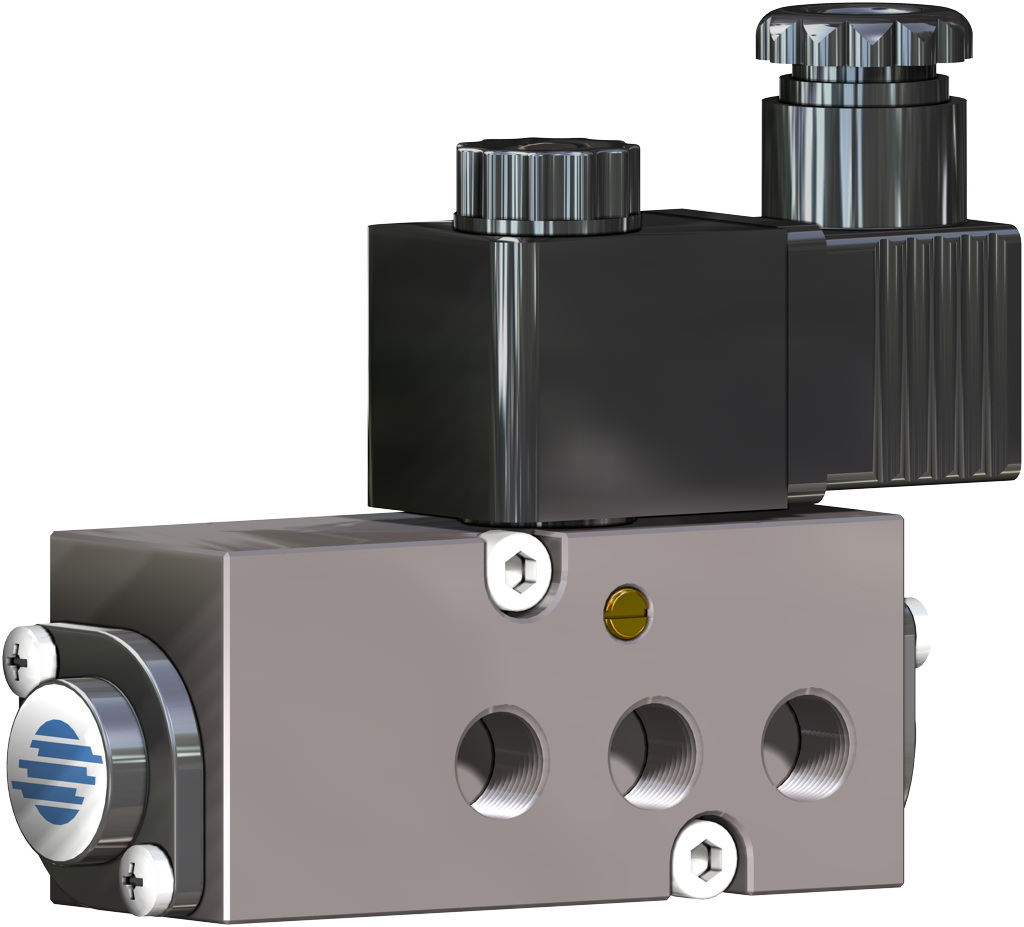

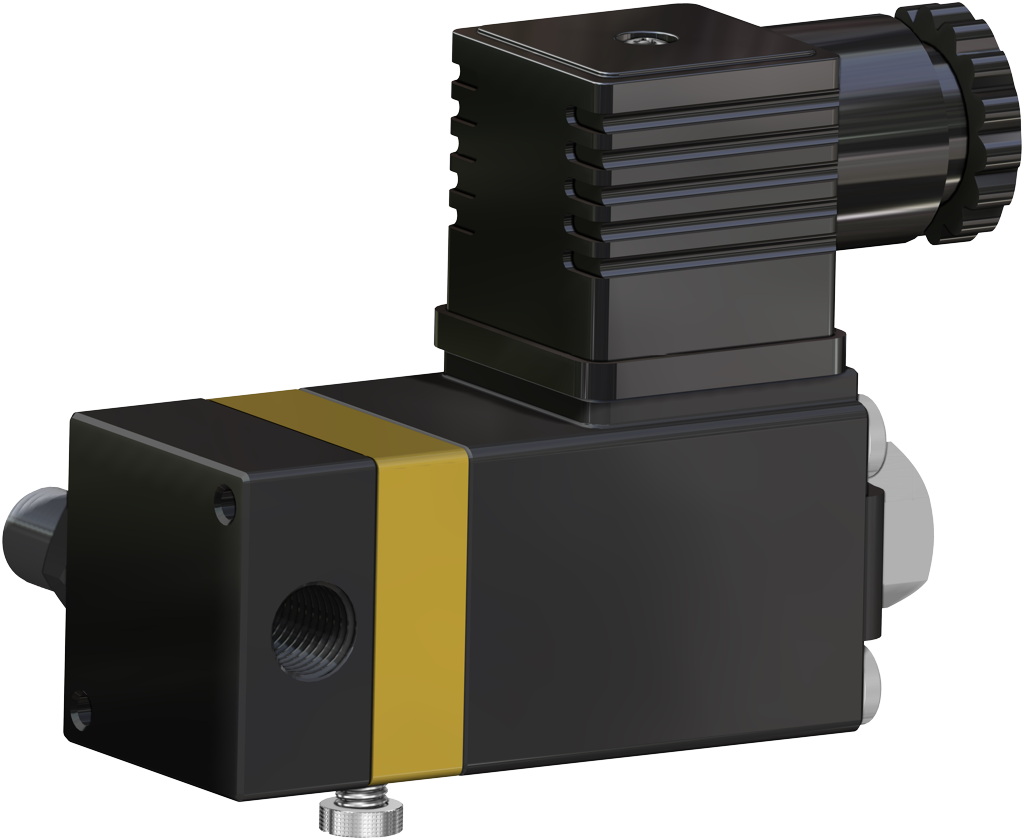

Interfaz para electroválvulas NAMUR integrada por el DAN15
No requiere ninguna placa de bornes adicional

Proceso productivo totalmente realizado en OMAL
Máximo control en todas las fases de elaboración

Certificado ATEX
Permite la instalación en presencia de entornos potencialmente explosivos

Certificado hasta SIL 3
Alto nivel de seguridad funcional garantizado

DATOS TÉCNICO
SPar desde 30 Nm a 1920 Nm.
Brida de conexión: EN ISO 5211
F05 - F07 - F10 - F12 - F14 - F16.
Conforme a la EN 15714-3
Ángulo de rotación: 92° (-1°, +91°)

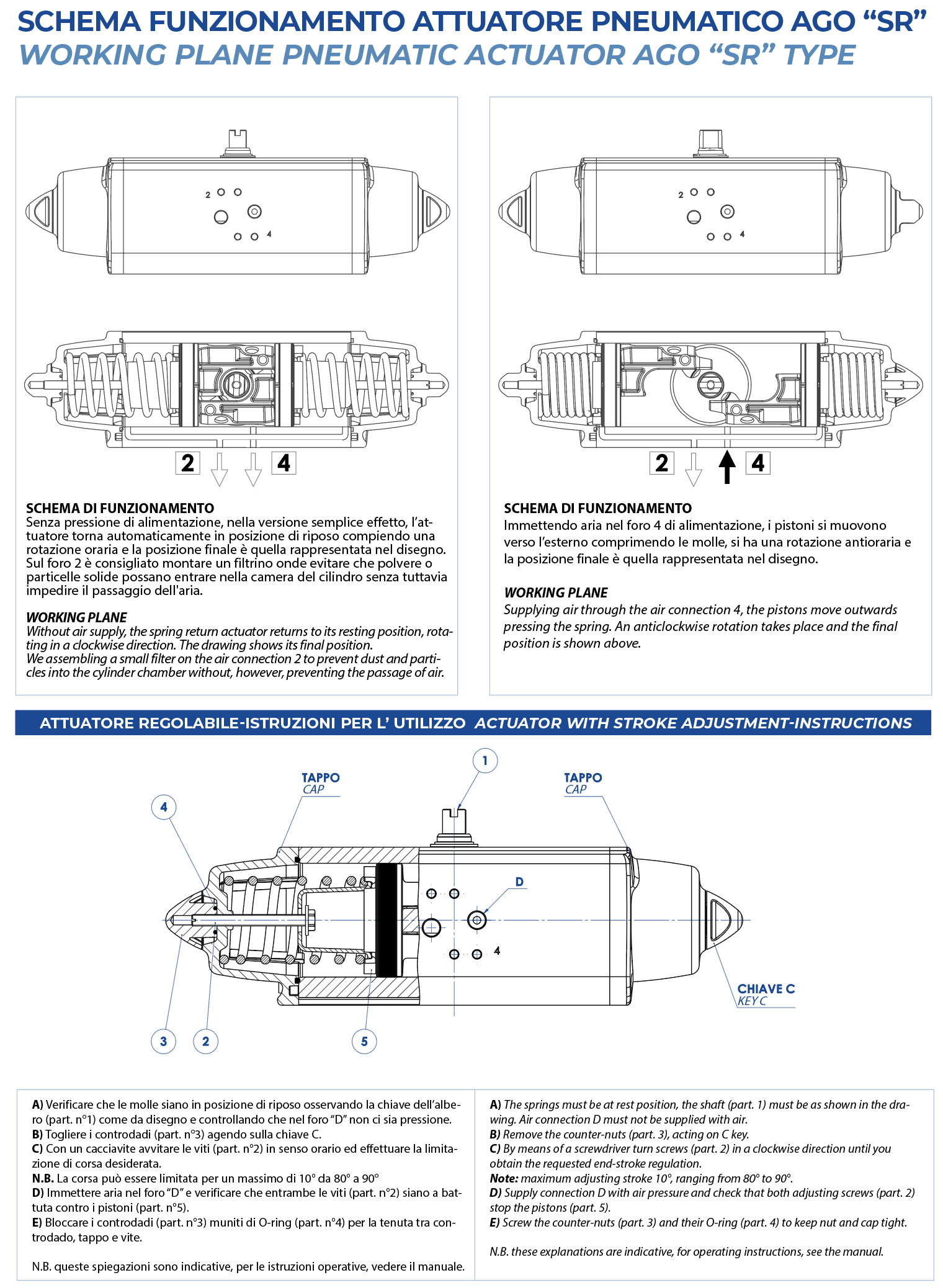

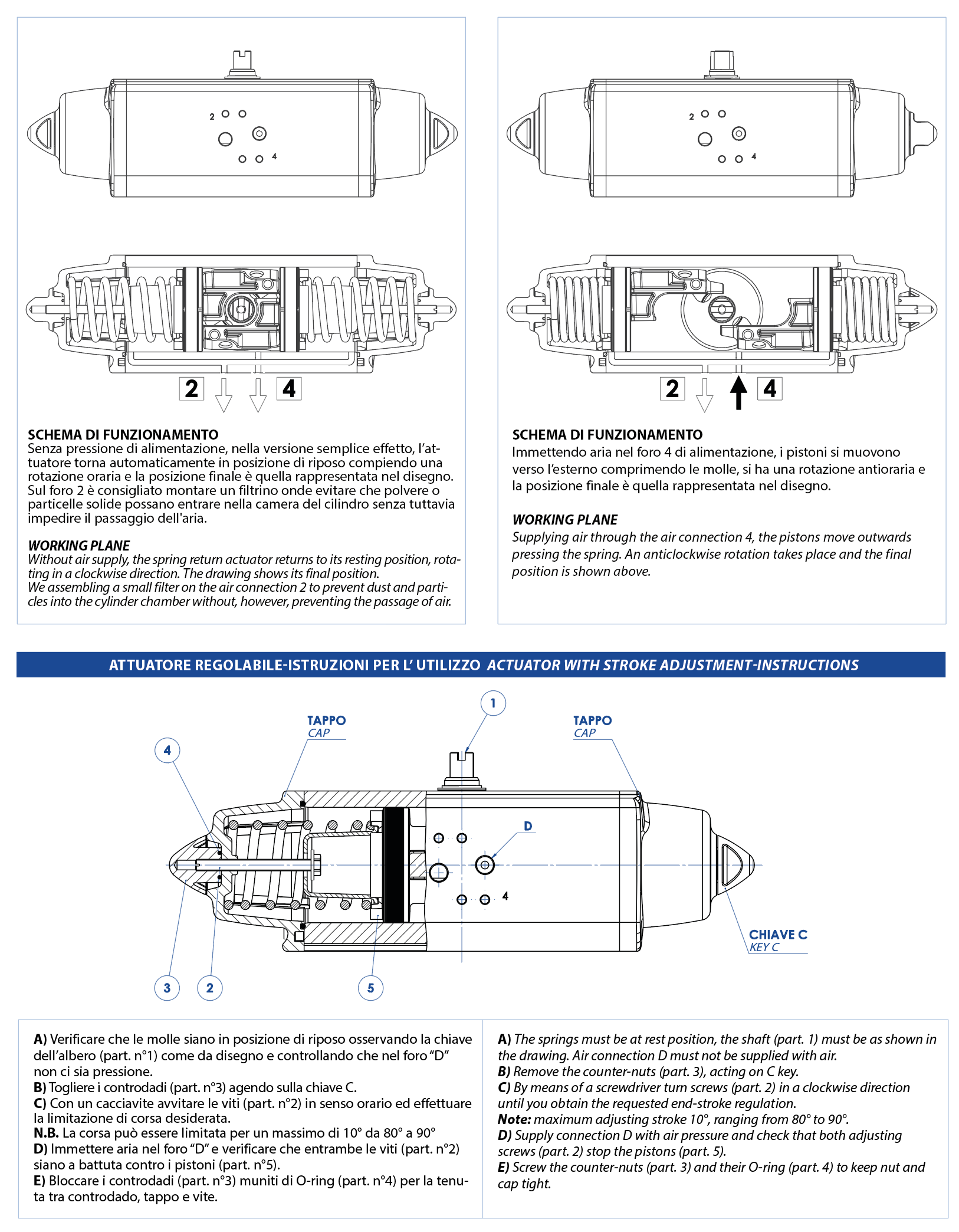

Momento de torsión: El momento de torsión de retorno depende solo de la acción del muelle y es independiente de la presión de alimentación. Están disponibles 4 diferentes calibraciones para el muelle; ver tabla.
El cierre automático por medio de los muelles se realiza en sentido de las agujas del reloj.En cada actuador la cifra que sigue a la sigla SRNV corresponde al valor del par de aceleración en Nm. a la presión de 5,6 bar.
Versión ATEX de conformidad con la directiva 2014/34/UE. Para la versión ATEX añadir YX al final del código.

CONDICIONES DE EJERCICIO
Temperatura: desde -20°C a +80°C. (Versiones especiales: alta temperatura: -20°C +150°C; baja temperatura: -50°C +60°C)Presión nominal: 5,6 bar; máxima de ejercicio 8,4 bar.
Fluido de alimentación: aire comprimido filtrado seco no necesariamente lubricado.
En caso de lubricación usar aceite no detergente, compatible con NBR.

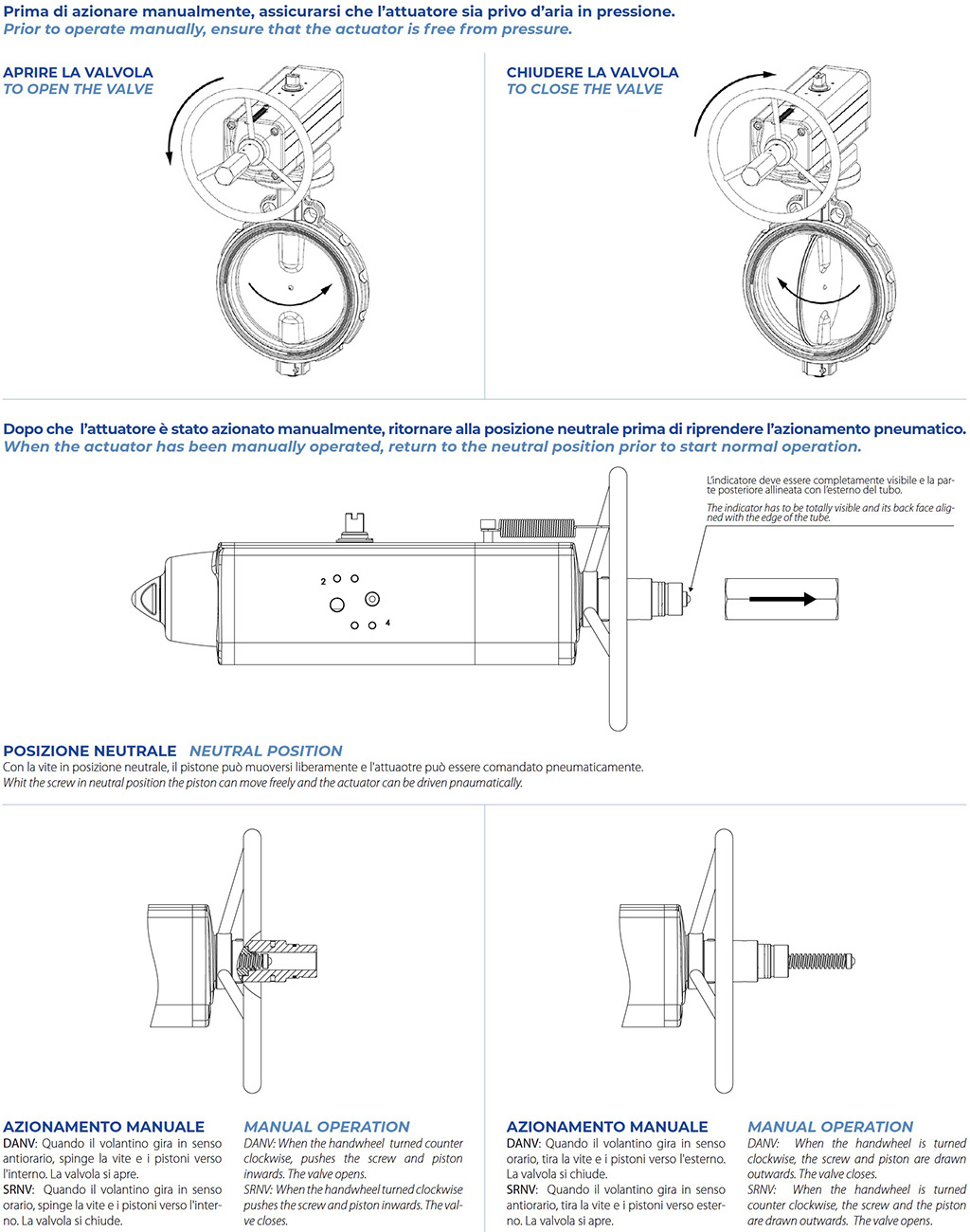

Cuando así lo requiera el actuador neumático de cuarto de vuelta de nuestra producción puede estar equipado con un accionamiento manual.
El dispositivo puede estar integrado tanto en la versión Doble Efecto como en la Simple Efecto.
Para el buen funcionamiento del sistema y por la integridad mecánica del dispositivo es indispensable asegurarse de que el actuador neumático esté desconectado de las líneas de alimentación de aire comprimido antes de realizar alguna maniobra usando el dispositivo de accionamiento manual.
El dispositivo de accionamiento manual actúa en la transmisión mecánica primaria del actuador neumático y frente a pares aplicados al volante de conformidad con la norma EN 12570 produce pares de salida de igual valor del par nominal del actuador.

SRNV 30 ÷ SRNV 960

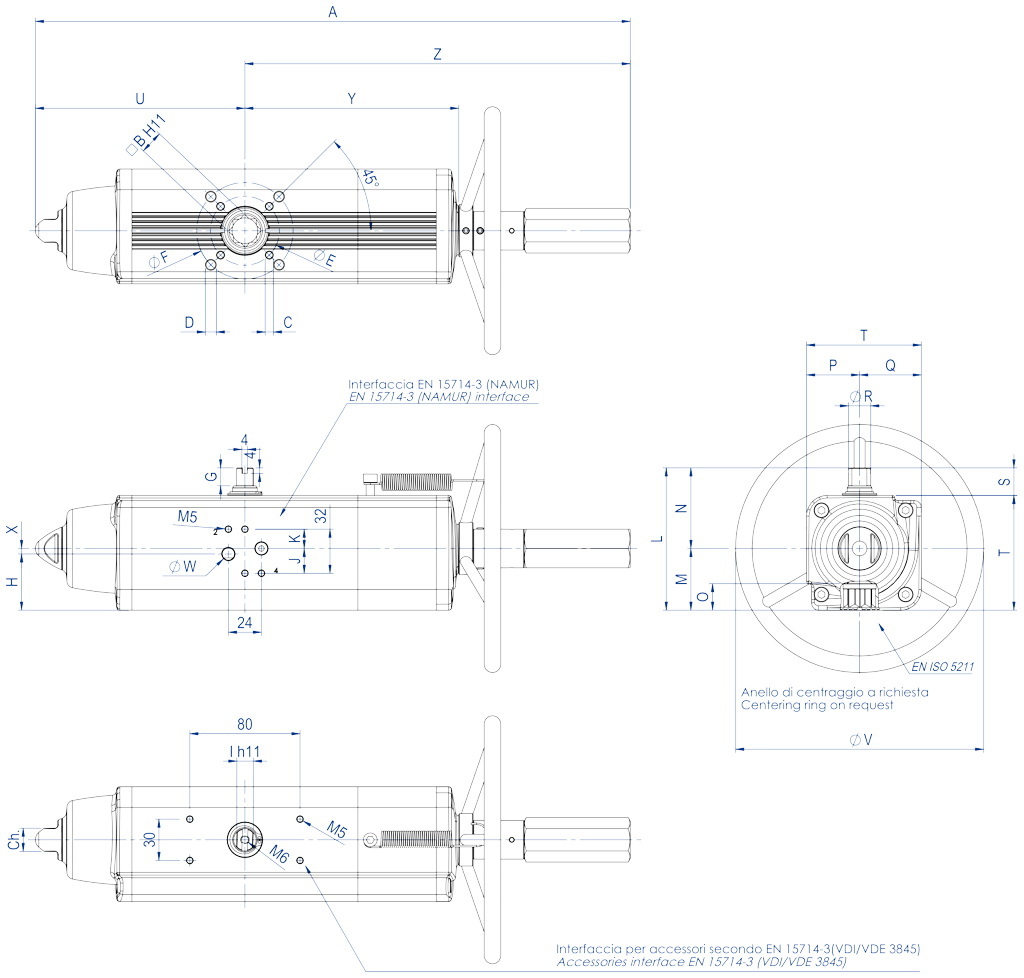

FICHA TÉCNICA SRNV 30 ÷ SRNV 240
Código	SRNV0030401S	SRNV0030402S	SRNV0053401S	SRNV0060401S	SRNV0090401S	SRNV0120401S	SRNV0180401S	SRNV0240401S
Kit juntas	KGGI0016VX	KGGI0016VX	KGGI0060VX	KGGI0018VX	KGGI0019VX	KGGI0020VX	KGGI0021VX	KGGI0022VX
Medida	SRNV 30	SRNV 30	SRNV 53	SRNV 60	SRNV 90	SRNV 120	SRNV 180	SRNV 240
ISO	F04	F05/F07	F05/F07	F05/F07	F07/F10	F07/F10	F07/F10	F10/F12
A	392,7	392,7	431,4	457,7	534,9	558,5	635	700,8
B	14	14	17	17	22	22	22	27
C x fondo	M5x8	M6x9	M6x9	M6x9	M8x12	M8x12	M8x12	M10x15
D x fondo	-	M8x12	M8x12	M8x12	M10x15	M10x15	M10x15	M12x18
E	42	50	50	50	70	70	70	102
F	-	70	70	70	102	102	102	125
G	13	13	13	13	16	17	19	19
H	33,7	33,7	40,8	42,8	52,5	56,1	58	57,4
J	18	18	18	18	18	18	18	16
K	14	14	14	14	14	14	14	16
I	10	10	12	12	15	15	19	19
L	90,4	90,4	103,3	107	137,5	141,1	148	164,9
M	37,7	37,7	44,8	46,8	56,5	60,1	62	72,9
N	52,7	52,7	58,5	60,2	81	81	86	92
O	16,5	16,5	19,3	19,3	24,8	24,8	24,3	29,5
P	32,7	32,7	38,5	40,2	51	51	56	62
Q	37,7	37,7	44,8	46,8	56,5	60,1	62	72,9
R	14,5	14,5	16,2	18	20,2	22,5	25,5	29
S	20	20	20	20	30	30	30	30
T	70,4	70,4	83,3	87	107,5	111,1	118	134,9
U	129,4	129,4	152,1	169,3	196,8	204,8	237	260,2
V	180	180	180	180	220	220	300	300
W (Gas)	1/8"	1/8"	1/8"	1/8"	1/8"	1/8"	1/8"	1/4"
X	4	4	4	4	4	4	4	-
Y	137,6	137,6	154,8	163,9	183,5	199,1	220,8	236,4
Z	263,3	263,3	279,3	288,4	338,1	353,7	398	440,6
Ch	13	13	17	17	22	22	22	27
N° de revoluciones*	11	11	13	14	16	18	15	16
Peso (Kg)	3,2	3,2	4,5	5,3	6,8	9	11,7	15,2
Aire (dm³/ciclo)	0,17	0,17	0,3	0,33	0,55	0,8	1	1,5

*Número teórico de vueltas para cerrar / abrir a partir de la posición natural.

FICHA TÉCNICA SRNV 360 ÷ SRNV 960
Código	SRNV0360401S	SRNV0480401S	SRNV0480402S	SRNV0720401S	SRNV0720402S	SRNV0960401S	SRNV0960402S
Kit juntas	KGGI0023VX	KGGI0024VX	KGGI0024VX	KGGI0025VX	KGGI0025VX	KGGI0026VX	KGGI0026VX
Medida	SRNV 360	SRNV 480	SRNV 480	SRNV 720	SRNV 720	SRNV 960	SRNV 960
ISO	F10/F12	F10/F12	F14	F14	F12	F14	F12/F16
A	810,1	842,4	842,4	1035,4	1035,4	1067,7	1067,7
B	27	36	36	36	36	46	46
C x fondo	M10x15	M10x15	M16x24	M16x24	M12x18	M16x24	M12x18
D x fondo	M12x18	M12x18	-	-	-	-	M20x30
E	102	102	140	140	125	140	125
F	125	125	-	-	-	-	165
G	19,5	19,5	19,5	19,5	19,5	18,5	18,5
H	61,5	78	78	86,5	86,5	99,2	99,2
J	16	16	16	16	16	16	16
K	16	16	16	16	16	16	16
I	22	24	24	27	27	32	32
L	178	198	198	216	216	237,7	237,7
M	78,5	93,5	93,5	101,5	101,5	114,7	114,7
N	99,5	104,5	104,5	114,5	114,5	123	123
O	29,5	38,5	38,5	38,5	38,5	48,5	48,5
P	69,5	74,5	74,5	84,5	84,5	93	93
Q	78,5	93,5	93,5	101,5	101,5	114,7	114,7
R	31,8	36,5	36,5	41	41	46	46
S	30	30	30	30	30	30	30
T	148	168	168	186	186	207,7	207,7
U	306,6	324,1	324,1	399	399	414	414
V	350	350	350	400	400	400	400
W (Gas)	1/4"	1/4"	1/4"	1/4"	1/4"	1/4"	1/4"
X	-	-	-	-	-	-	-
Y	282,3	297,1	297,1	365,6	365,6	382,9	382,9
Z	503,5	518,3	518,3	636,4	636,4	653,7	653,7
Ch	27	27	27	36	36	36	36
N° de revoluciones*	19	20	20	25	25	26	26
Peso (Kg)	19,5	28,1	28,1	38,8	38,8	50,6	50,6
Aire (dm³/ciclo)	2	2,8	2,8	4,2	4,2	5,9	5,9

*Número teórico de vueltas para cerrar / abrir a partir de la posición natural.

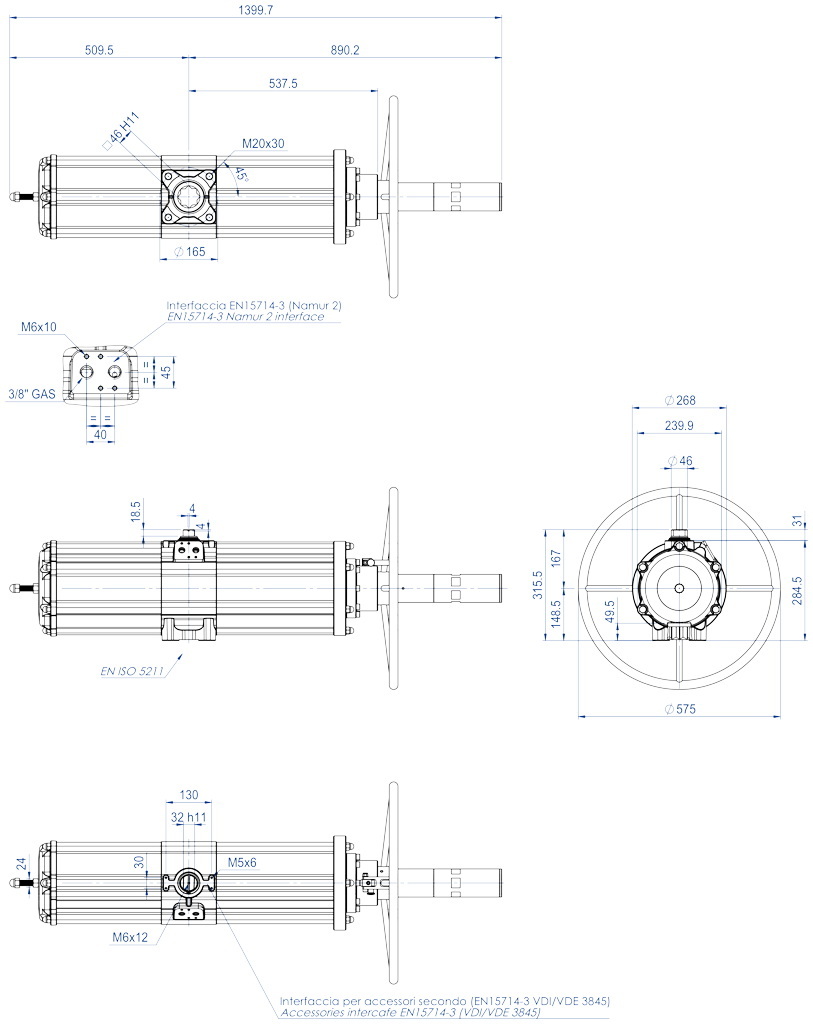

SRNV 1920

FICHA TÉCNICA SRNV 1920
Código	SRNV1920E1608A
Kit juntas	KGGI0230VX
Tamaño	SRNV 1920
ISO	F16
N° de revoluciones*	30
Peso (Kg)	91
Aire (dm³/ciclo)	12,5

*Número teórico de vueltas para cerrar / abrir a partir de la posición natural.

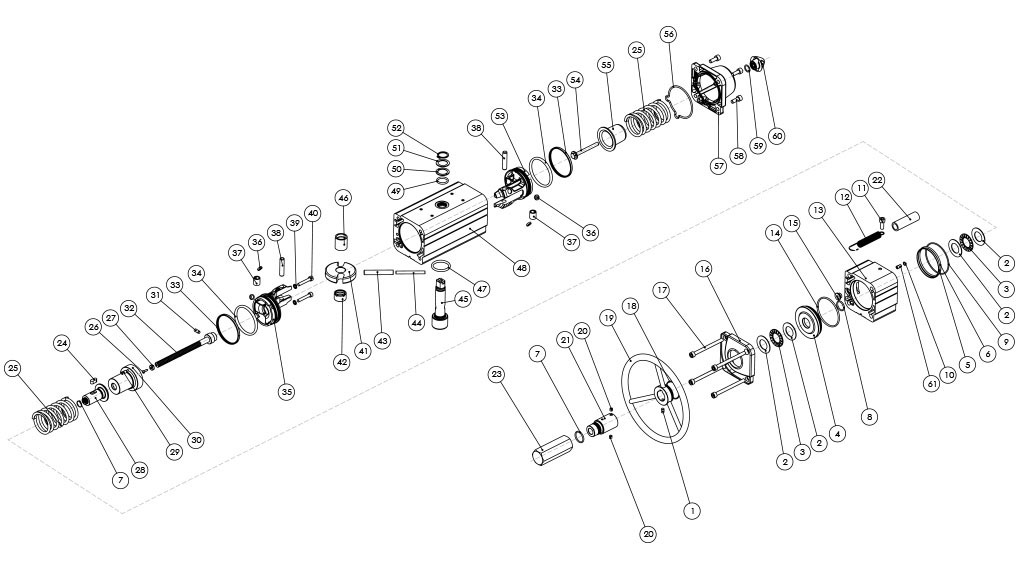

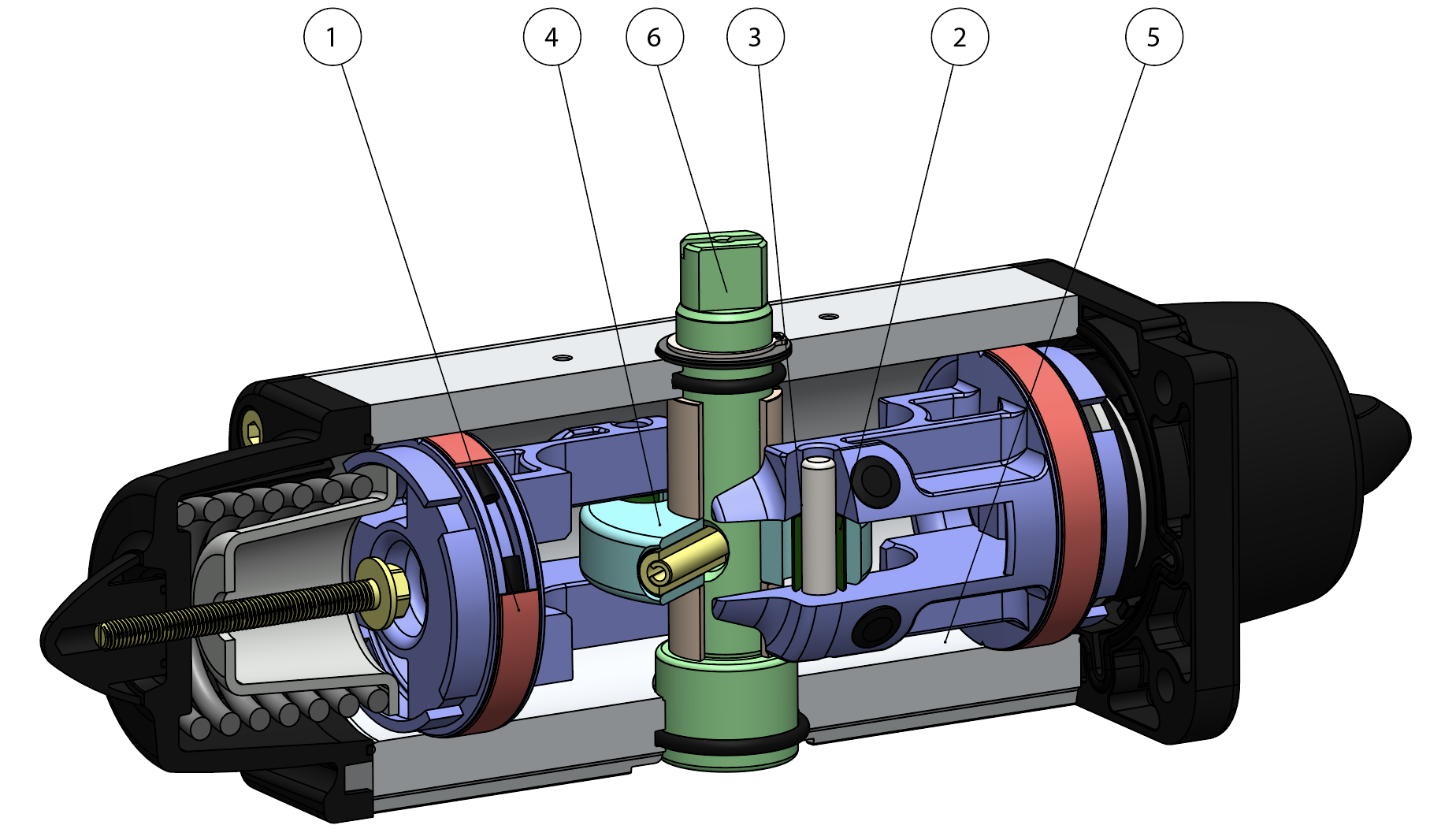

COMPONENTES ACTUADOR NEUMÁTICO SIMPLE EFECTO CON COMANDO MANUAL INTEGRADO - MEDIDAS: HASTA SRNV960

AGO HANDWHEEL - SR con comando manual integrado - materiales - COMPONENTES ACTUADOR NEUMÁTICO SIMPLE EFECTO CON COMANDO MANUAL INTEGRADO - MEDIDAS: HASTA SRNV960

MATERIALES HASTA SRNV960
Pos	Denominación	Cant.	Material
1	Tornillos	1	Acero inoxidable
2*	Rondelles pour paliers à roulements	4	Aleación de acero
3*	Rodamientos de rodillos	2	Aleación de acero
4	Brida	1	Aleación de aluminio
5	Anillo de Centrado (Solo para SRNV360)	1	Aleación de aluminio
6*	Junta tórica (Solo para SRNV360)	1	Goma de nitrilo
7*	Junta tórica	2	Goma de nitrilo
8*	Junta tórica	1	Goma de nitrilo
9*	Junta tórica	1	Goma de nitrilo
10*	Junta tórica	1	Goma de nitrilo
11	Tornillos	1	Acero inoxidable
12	Muelle Spring	1	Acero inoxidable
13	Cilindro distanciador	1	Aleación de aluminio
14*	Junta tórica	1	Goma de nitrilo
15*	Tapón junta	1	Latón+Goma nitrílica
16	Tapón (modificado)	1	Aleación de aluminio
17	Tornillos	4	Acero inoxidable
18*	Junta tórica	1	Goma de nitrilo
19	Volante de maniobra	1	Aleación de acero
20	Clavija	2	Acero inoxidable
21	Tubo de protección	1	Aleación de aluminio
22	Tubo transparente	1	PVC
23	Tapón de protección	1	Aleación de aluminio
24	Llave	1	Aleación de acero
25	Muelle	2	Aleación de acero
26*	Remache	1	Aleación de acero
27*	Indicador	1	Polipropileno
28	Rosca de maniobra	1	Aleación de acero
29	Casquillo roscado (Solo para SRNV240)	2	Acero inoxidable
30	Contenedor del muelle especial	1	Aleación de aluminio
31	Clavija	1	Aleación de acero
32	Tornillo de maniobra	1	Aleación de acero
33*	Anillo de estanqueidad (Pistón)	2	Poliuretano
34*	Junta tórica del pistón	2	Goma de nitrilo
35	Pistón (modificado)	1	Aleación de aluminio
36*	Disco de soporte	4	P.T.F.E. carbo-graphite filled
37	Brújula	2	Aleación de acero
38	Perno Giratorio sleeve	2	Aleación de acero
39*	Junta	2	Aleación de acero+Goma nitrílica
40	Tornillos	2	Acero inoxidable
41	Horquilla	1	Aleación de acero
42	Soporte eje	1	Resina acetálica
43	Pasador elástico externo	1	Aleación de acero
44	Pasador elástico interno	1	Aleación de acero
45	Eje	1	Acero inoxidable
46	Brújula de deslizamiento	1	Resina acetálica
47	Junta tórica del eje inferior	1	FKM
48	Cilindro	1	Aleación de aluminio
49	Junta tórica del eje superior	1	FKM
50	Anillo de soporte externo	1	Resina acetálica
51	Arandela	1	Acero inoxidable
52	Anillo de retención	1	Acero inoxidable
53	Pistón (Estándar)	1	Aleación de aluminio
54	Tornillo pre-carga del muelle	1	Acero inoxidable
55	Contenedor muelle (Estándar)	1	Aleación de acero o Aleación de aluminio
56*	Junta tórica del tapón	1	Goma de nitrilo
57	Tapón (Estándar)	1	Aleación de aluminio
58	Tornillos	4	Acero inoxidable
59*	Junta tórica	1	Goma de nitrilo
60	Tuerca	1	Aleación de aluminio
61	Aplicación para junta tórica (Solo para SRNV53-120-180-360)	1	Acero inoxidable
*Detalles del kit de repuesto

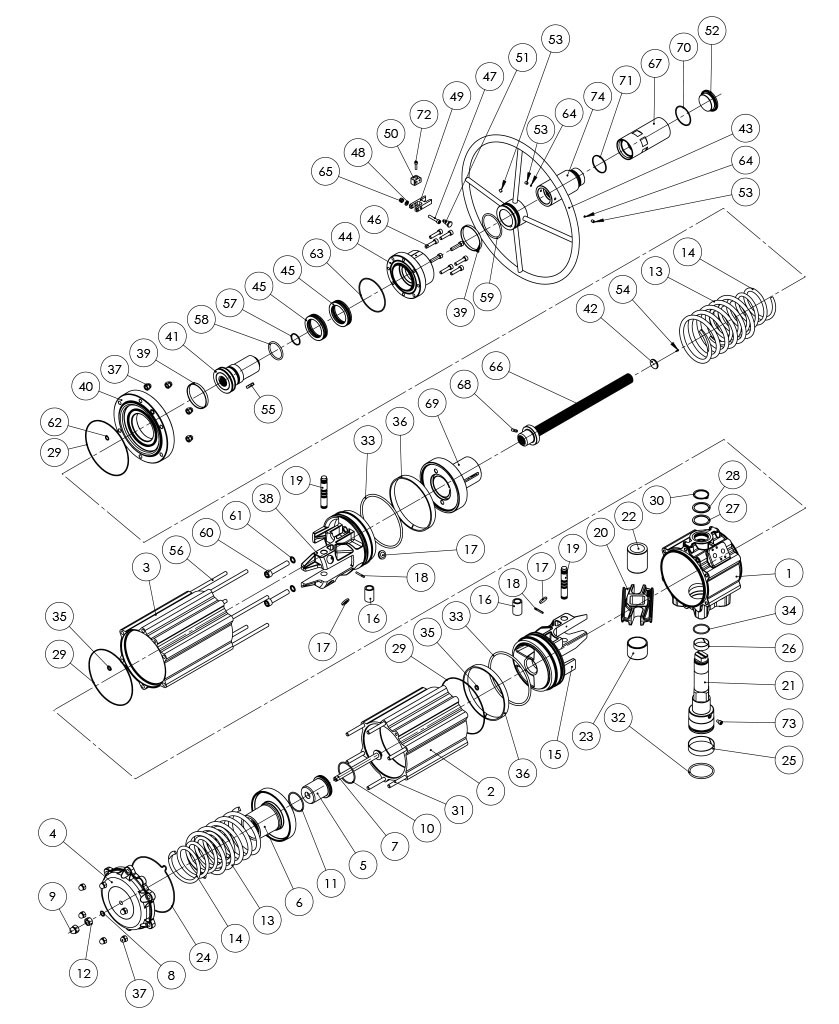

COMPONENTES ACTUADOR NEUMÁTICO SIMPLE EFECTO CON COMANDO MANUAL INTEGRADO - MEDIDA: SRNV1920

MATERIALES SRNV1920
Pos	Denominación	Cant.	Material
1	Cilindro	1	Aleación de aluminio
2	Cilindro	1	Aleación de aluminio
3	Cilindro	1	Aleación de aluminio
4	Tapón (Estándar)	1	Aleación de aluminio
5	Soporto interno muelle	1	Aleación de aluminio
6	Soporto externo muelle	1	Aleación de aluminio
7	Tornillo de pre-carga del muelle	1	Acero inoxidable
8*	Junta tórica	1	Goma de nitrilo
9	Tuerca de casquete	1	Acero inoxidable
10	Junta tórica	1	Goma de nitrilo
11	Junta tórica	1	Goma de nitrilo
12	Tuerca	1	Acero inoxidable
13	Muelle externo	2	Aleación de acero
14	Muelle interno	2	Aleación de acero
15	Pistón (Estándar)	1	Aleación de aluminio
16	Brújula	2	Aleación de acero
17*	Disco de soporte	4	Resina acetálica
18	Clavija	2	Aleación de acero
19	Perno	2	Aleación de acero
20	Horquilla	1	Aleación de acero
21	Eje	1	Acero inoxidable
22	Brújula de deslizamiento	1	Resina acetálica
23	Soporte eje	1	Resina acetálica
24*	Junta tórica del tapón	1	Goma de nitrilo
25*	Casquillo (eje inferior)	1	P.T.F.E. carbo-graphite filled
26*	Casquillo (eje superior)	1	P.T.F.E. carbo-graphite filled
27*	Anillo de soporte externo	1	Resina acetálica
28	Arandela	1	Acero inoxidable
29*	Junta tórica	3	Goma de nitrilo
30	Anillo de retención	1	Acero inoxidable
31	Tornillos	6	Acero inoxidable
32*	Junta tórica del eje inferior	1	FKM
33*	Junta tórica del pistón	2	Goma de nitrilo
34*	Junta tórica del eje superior	1	FKM
35*	Junta tórica	2	Goma de nitrilo
36*	Anillo de guía	2	P.T.F.E. Lleno Carbografito
37	Tuerca	12	Acero inoxidable
38	Pistón (modificado)	1	Aleación de aluminio
39*	Rodamiento (Volante)	2	Poliuretano
40	Tapón (modificado)	1	Aleación de aluminio
41	Rosca de maniobra	1	Aleación de acero
42*	Indicador	1	Polipropileno
43	Volante de maniobra	1	Aleación de acero
44	Brida	1	Aleación de aluminio
45*	Rodamiento	2	Aleación de acero
46	Tornillos	8	Acero inoxidable
47	Tornillos	1	Acero inoxidable
48	Arandela	1	Acero inoxidable
49	Cierre horquilla	1	Aleación de aluminio
50	Soporte horquilla	1	Aleación de aluminio
51	Bloqueo	1	Acero inoxidable
52	Tapón de protección	1	Aleación de aluminio
53	Tornillos	3	Acero inoxidable
54*	Remache	1	Acero inoxidable
55	Llave	1	Acero inoxidable
56	Tornillos	6	Aleación de acero
57*	Junta tórica	1	Goma de nitrilo
58*	Junta tórica	1	Goma de nitrilo
59*	Junta tórica	1	Goma de nitrilo
60	Tornillos	2	Acero inoxidable
61*	Junta	2	Aleación de acero+Goma nitrílica
62*	Junta tórica	1	Goma de nitrilo
63*	Junta tórica	1	Goma de nitrilo
64*	Tapón	2	P.T.F.E
65	Tuerca	1	Acero inoxidable
66	Tornillo de maniobra	1	Acero inoxidable
67	Tubo de protección extraíble	1	Aleación de aluminio
68	Clavija	1	Acero inoxidable
69	Contenedor del muelle especia	1	Alliage d'acier
70*	Junta tórica	1	Goma de nitrilo
71*	Junta tórica	1	Goma de nitrilo
72	Tornillos	1	Acero inoxidable
73	Tornillo de seguridad	1	Acero inoxidable
74	Tubo de protección	1	Aleación de aluminio
* Detalles del kit de repuesto
