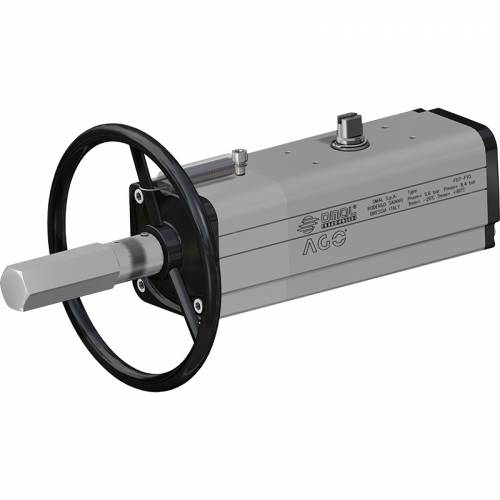

AGO HANDWHEEL - DA con comando manual integrado

Categoría AGO HANDWHEEL - Actuadores con control manual integrado

SELECCIONA MEDIDA

IMPRIME PÁGINA

DESCARGA CATÁLOGO AGO HANDWHEEL - ACTUADORES CON CONTROL MANUAL INTEGRADO

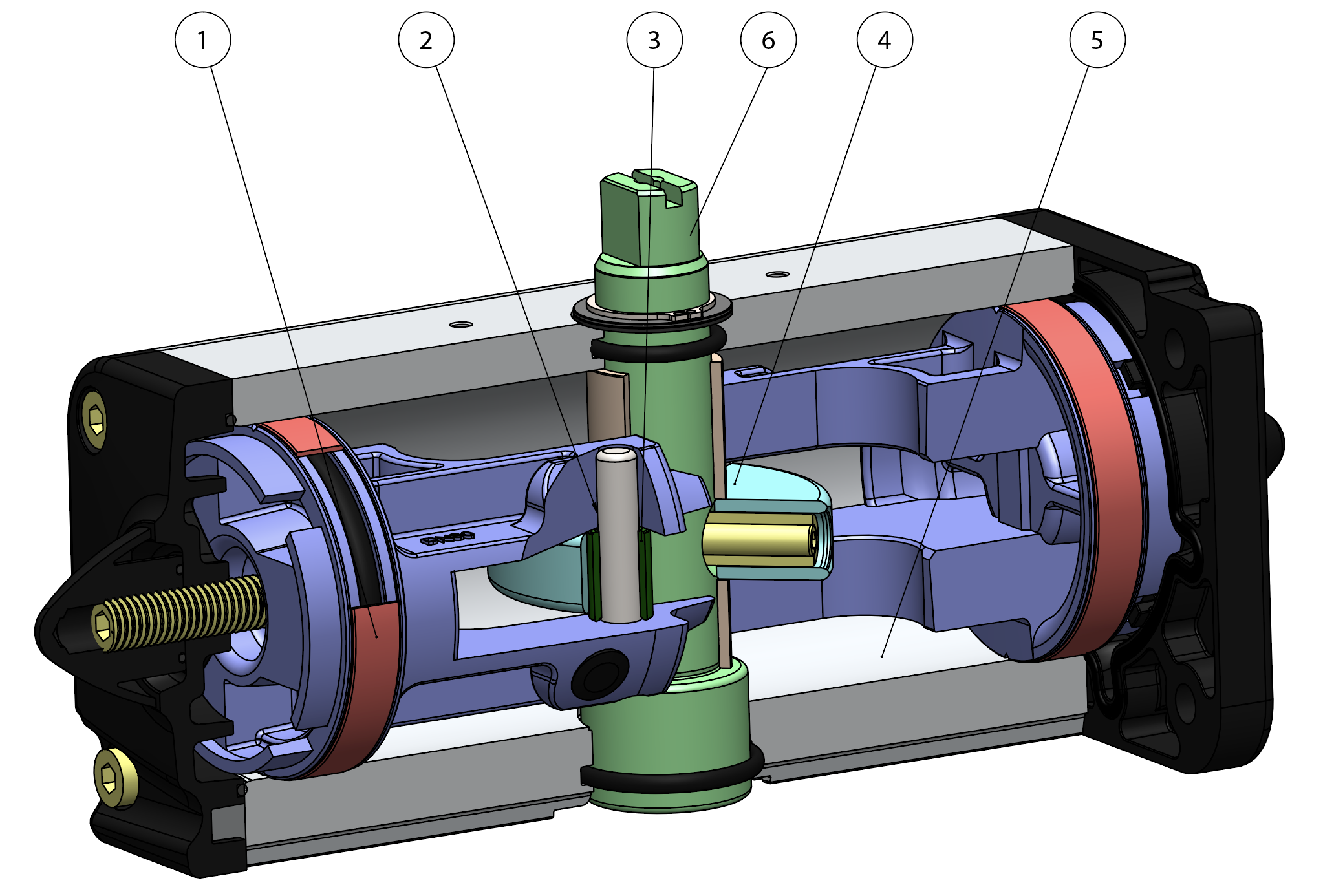

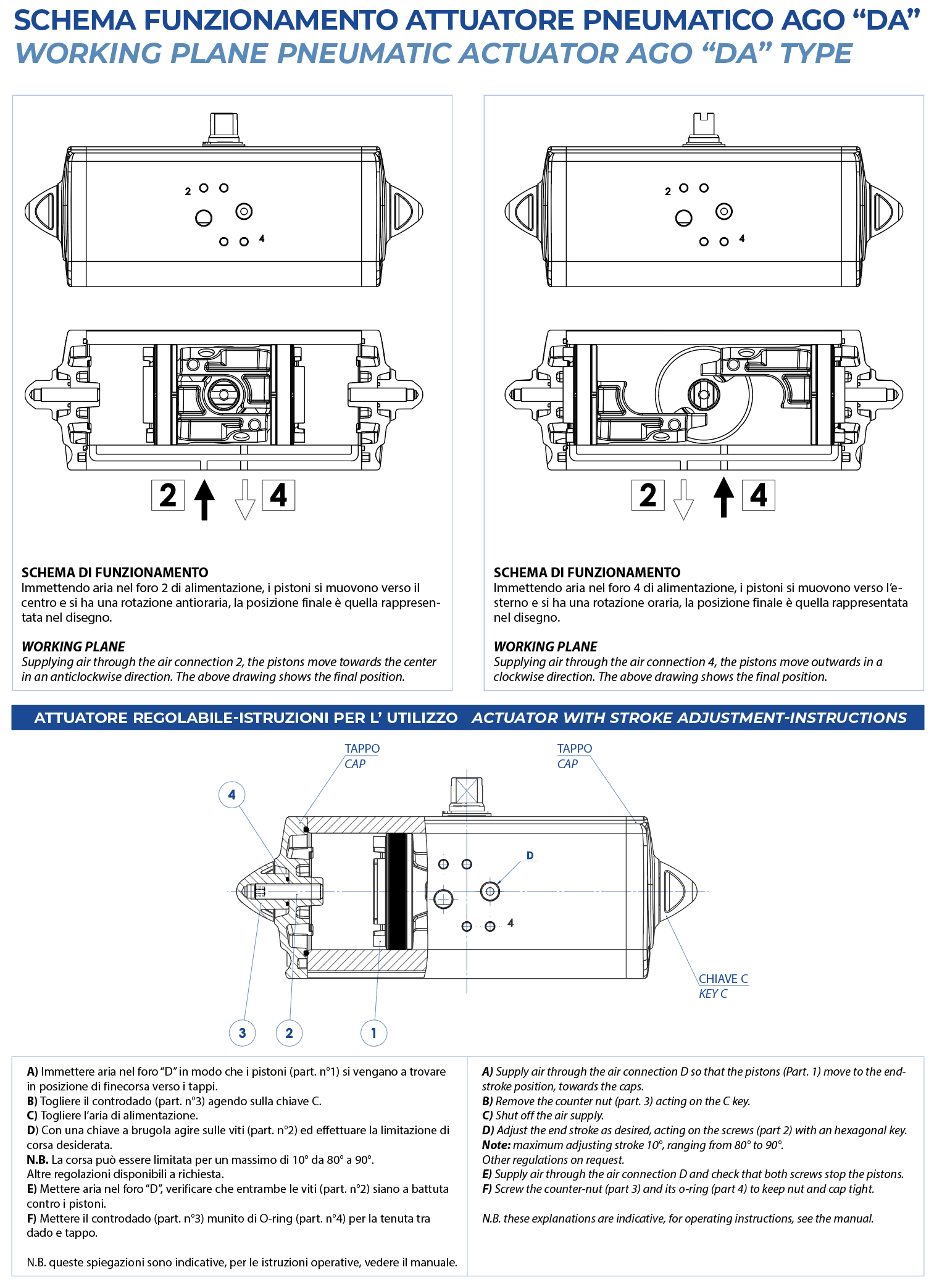

AGO HANDWHEEL - DA con comando manual integrado - ventajas -

1. Bandas de sellado y deslizamiento energizadas autolubricantes
Menor fricción entre pistón y cilindro
Se evita el pegado de la junta al cilindro incluso después de largos períodos de parada

2. Ranura, casquillo y enchufes con acero con dureza mayor a 50 HRC
Mayor resistencia a las fuerzas presentes dentro del actuador

3. Fricción a la rodadura entre la ranura y el pistón
Menor fricción

4. Yugo escocés con fricción a la rodadura (transformación del movimiento lineal en movimiento rotatorio mediante pistón y eje sin engranajes)
Menor fricción entre pistón y eje con el consecuente menor desgaste de las piezas

Momento de torsión potenciado en fase de apertura y cierre
Menor espacio con respecto a los actuadores piñón y cremallera con el consecuente menor espacio necesario
Menor peso con respecto a los actuadores piñón y cremallera (-30% Kg/Nm) con los consecuentes ahorros en la realización de la estructura del sistema
Menor consumo de aire con respecto a los actuadores piñón y cremallera (-40% aire cm³/Nm doble efecto y -20% aire cm³/Nm simple efecto) con la consecuente menor carga de trabajo del compresor o posibilidad de uso de compresor con dimensiones reducidas

5. Cilindro laminado
Menor desgaste de las tiras energizadas gracias a la baja rugosidad de la superficie

6. Stainless Steel shaft
Higher corrosion resistance

Interfaz para electroválvulas NAMUR integrada por el DAN15
No requiere ninguna placa de bornes adicional

Proceso productivo totalmente realizado en OMAL
Máximo control en todas las fases de elaboración

Certificado ATEX
Permite la instalación en presencia de entornos potencialmente explosivos

Certificado hasta SIL 3
Alto nivel de seguridad funcional garantizado

DATOS TÉCNICOS
Par desde 60 Nm a 3840 Nm.
Brida de conexión: EN ISO 5211
F05 - F07 - F10 - F12 - F14 - F16.
Conforme a la EN 15714-3
Ángulo de rotación: 92° (-1°, +91°)
Momento de torsión: Directamente proporcional a la presión de alimentación; ver tabla.
En cada actuador la cifra que sigue a la sigla DANV corresponde al valor del par de aceleración en Nm. a la presión de 5,6 bar.
Versión ATEX de conformidad con la directiva 2014/34/UE. Para la versión ATEX añadir YX al final del código.

CONDICIONES DE EJERCICIO
Temperatura: desde -20°C a +80°C. (Versiones especiales: alta temperatura: -20°C +150°C; baja temperatura: -50°C +60°C)
Presión nominal: 5,6 bar; máxima de ejercicio 8,4 bar.
Fluido de alimentación: aire comprimido filtrado seco no necesariamente lubricado.
En caso de lubricación usar aceite no detergente, compatible con NBR.

Cuando así lo requiera el actuador neumático de cuarto de vuelta de nuestra producción puede estar equipado con un accionamiento manual.
El dispositivo puede estar integrado tanto en la versión Doble Efecto como en la Simple Efecto.
Para el buen funcionamiento del sistema y por la integridad mecánica del dispositivo es indispensable asegurarse de que el actuador neumático esté desconectado de las líneas de alimentación de aire comprimido antes de realizar alguna maniobra usando el dispositivo de accionamiento manual.
El dispositivo de accionamiento manual actúa en la transmisión mecánica primaria del actuador neumático y frente a pares aplicados al volante de conformidad con la norma EN 12570 produce pares de salida de igual valor del par nominal del actuador.

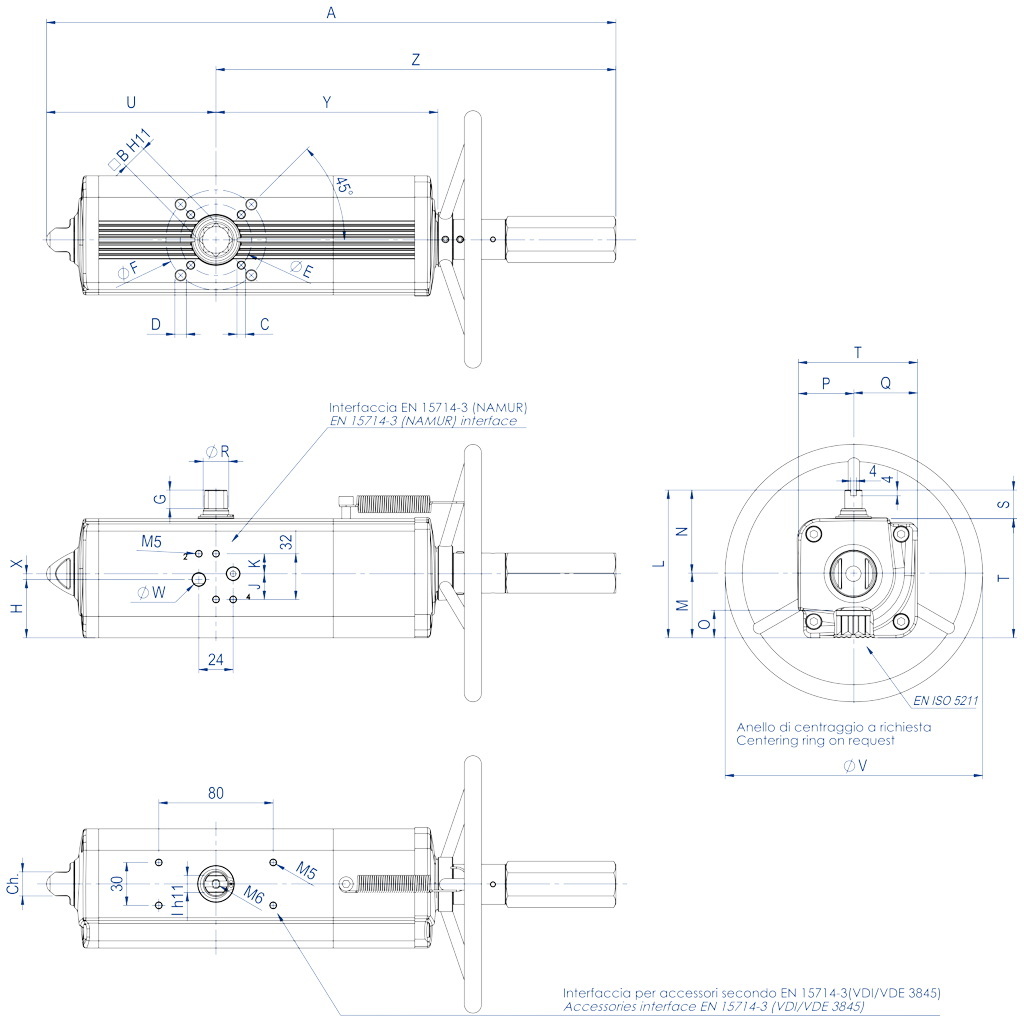

DANV 60 ÷ DANV 1920

FICHA TÉCNICA DANV 60 ÷ DANV 480
Código	DANV0060411S	DANV0060412S	DANV0106411S	DANV0120411S	DANV0180411S	DANV0240411S	DANV0360411S	DANV0480411S
Kit juntas	KGGI0016VX	KGGI0016VX	KGGI0060VX	KGGI0018VX	KGGI0019VX	KGGI0020VX	KGGI0021VX	KGGI0022VX
Medida	DANV 60	DANV 60	DANV 106	DANV 120	DANV 180	DANV 240	DANV 360	DANV 480
ISO	F04	F05/F07	F05/F07	F05/F07	F07/F10	F07/F10	F07/F10	F10/F12
A	362,3	362,3	397,8	410,5	483	510,5	567,6	634,4
B	14	14	17	17	22	22	22	27
C x prof.	M5x8	M6x9	M6x9	M6x9	M8x12	M8x12	M8x12	M10x15
D x prof.	-	M8x12	M8x12	M8x12	M10x15	M10x15	M10x15	M12x18
E	42	50	50	50	70	70	70	102
F	-	70	70	70	102	102	102	125
G	13	13	13	13	16	17	19	19
H	33,7	33,7	40,8	42,8	52,5	56,1	58	57,4
J	18	18	18	18	18	18	18	16
K	14	14	14	14	14	14	14	16
I	10	10	12	12	15	15	19	19
L	90,4	90,4	103,3	107	137,5	141,1	148	164,9
M	37,7	37,7	44,8	46,8	56,5	60,1	62	72,9
N	52,7	52,7	58,5	60,2	81	81	86	92
O	16,5	16,5	19,3	19,3	24,8	24,8	24,3	29,5
P	32,7	32,7	38,5	40,2	51	51	56	62
Q	37,7	37,7	44,8	46,8	56,5	60,1	62	72,9
R	14,5	14,5	16,2	18	20,2	22,5	25,5	29
S	20	20	20	20	30	30	30	30
T	70,4	70,4	83,3	87	107,5	111,1	118	134,9
U	99	99	118,5	122,1	144,9	156,8	169,6	193,8
V	180	180	180	180	220	220	300	300
W (Gas)	1/8"	1/8"	1/8"	1/8"	1/8"	1/8"	1/8"	1/4"
X	4	4	4	4	4	4	4	-
Y	137,6	137,6	154,8	163,9	183,5	199,1	220,8	236,4
Z	263,3	263,3	279,3	288,4	338,1	353,7	398	440,6
Ch	13	13	17	17	22	22	22	27
N° de revoluciones*	11	11	13	14	16	18	15	16
Peso (Kg)	2,8	2,8	4	4,5	6	8	10,2	13,2
Aire (dm³/ciclo)	0,3	0,3	0,7	0,59	1,2	1,65	2,3	3,2

*Número teórico de vueltas para cerrar / abrir a partir de la posición natural.

FICHA TÉCNICA DANV 720 ÷ DANV 1920
Código	DANV0720411S	DANV0960411S	DANV0960412S	DANV1440411S	DANV1440412S	DANV1920411S	DANV1920412S
Kit juntas	KGGI0023VX	KGGI0024VX		KGGI0025VX		KGGI0026VX
Medida	DANV 720	DANV 960		DANV 1440		DANV 1920
ISO	F10/F12	F10/F12	F14	F14	F12	F14	F12/F16
A	720,1	758	758	919,9	919,9	954,1	954,1
B	27	36	36	36	36	46	46
C x prof.	M10x15	M10x15	M16x24	M16x24	M12x18	M16x24	M12x18
D x prof.	M12x18	M12x18	-	-	-	-	M20x30
E	102	102	140	140	125	140	125
F	125	125	-	-	-	-	165
G	19,5	19,5	19,5	19,5	19,5	18,5	18,5
H	61,5	78	78	86,5	86,5	99,2	99,2
J	16	16	16	16	16	16	16
K	16	16	16	16	16	16	16
I	22	24	24	27	27	32	32
L	178	198	198	216	216	237,7	237,7
M	78,5	93,5	93,5	101,5	101,5	114,7	114,7
N	99,5	104,5	104,5	114,5	114,5	123	123
O	29,5	38,5	38,5	38,5	38,5	48,5	48,5
P	69,5	74,5	74,5	84,5	84,5	93	93
Q	78,5	93,5	93,5	101,5	101,5	114,7	114,7
R	31,8	36,5	36,5	41	41	46	46
S	30	30	30	30	30	30	30
T	148	168	168	186	186	207,7	207,7
U	216,6	239,7	239,7	283,5	283,5	300,4	300,4
V	350	350	350	400	400	400	400
W (Gas)	1/4"	1/4"	1/4"	1/4"	1/4"	1/4"	1/4"
X	-	-	-	-	-	-	-
Y	282,3	297,1	297,1	365,6	365,6	382,9	382,9
Z	503,5	518,3	518,3	636,4	636,4	653,7	653,7
Ch	27	27	27	36	36	36	36
N° de revoluciones*	19	20		25		26
Peso (Kg)	17,8	23,8		33,6		43
Aire (dm³/ciclo)	4,6	6,05		9,7		12,9

*Número teórico de vueltas para cerrar / abrir a partir de la posición natural.

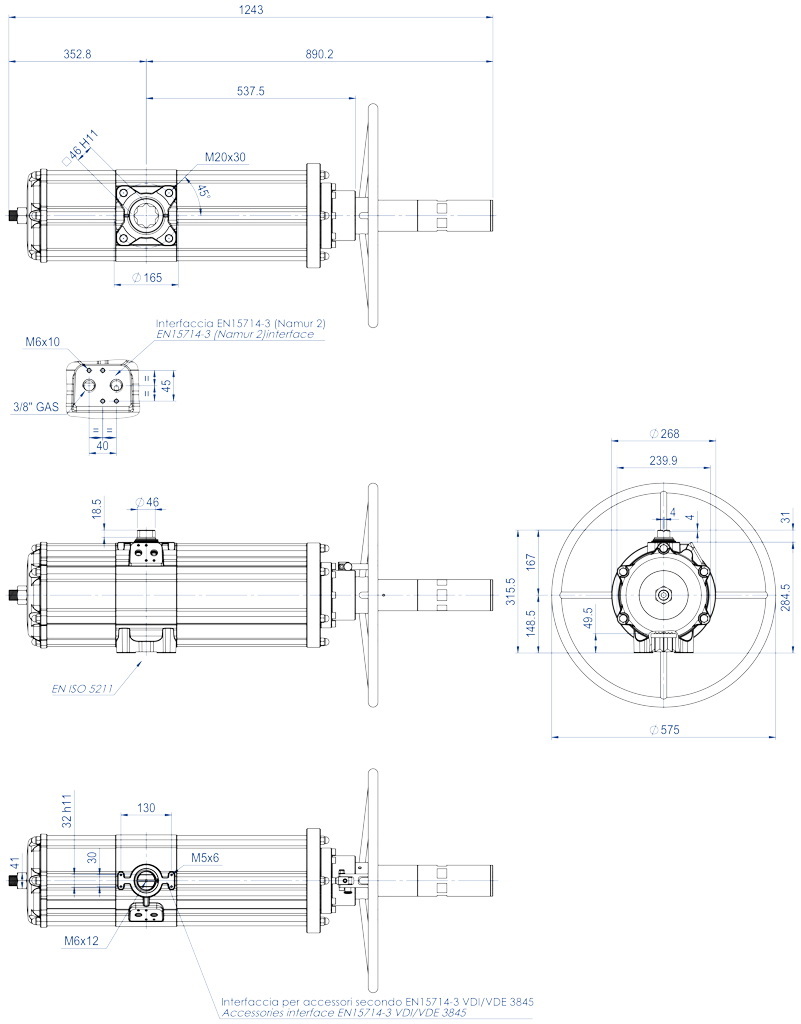

DANV 3840

FICHA TÉCNICA DANV 3840
Código	DANV3840E1600A
Kit juntas	KGGI0130VX
Medida	DANV 3840
ISO	F16
N° de revoluciones*	30
Peso (Kg)	75
Aire (dm³/ciclo)	24,3

*Número teórico de vueltas para cerrar / abrir a partir de la posición natural.

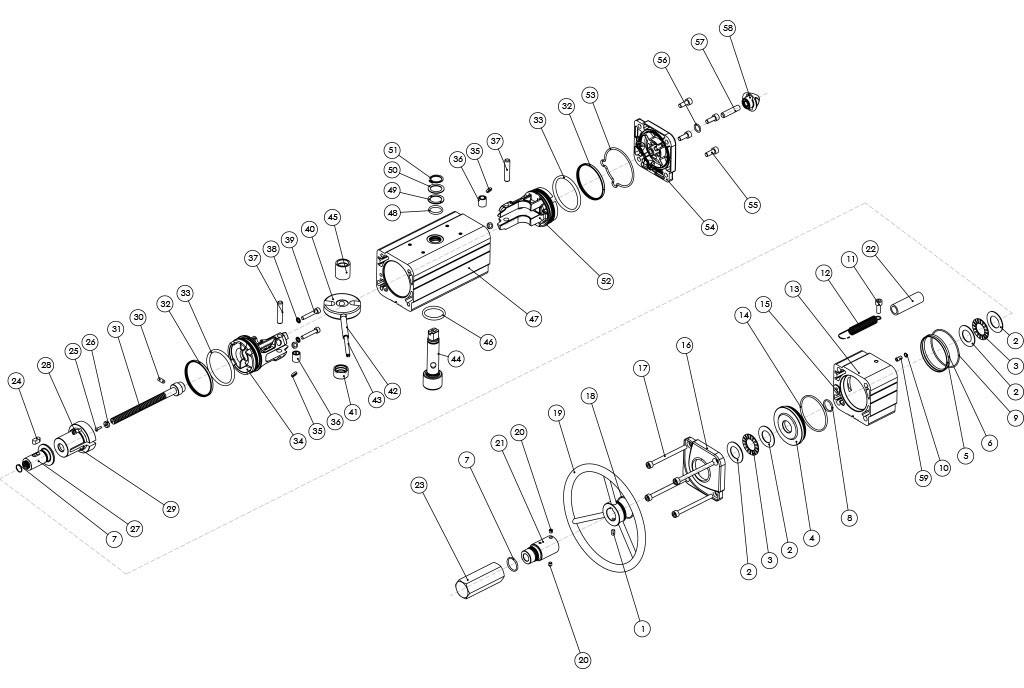

COMPONENTES ACTUADOR NEUMÁTICO DOBLE EFECTO CON COMANDO MANUAL INTEGRADO - MEDIDA: HASTADANV1920

AGO HANDWHEEL - DA con comando manual integrado - materiales - COMPONENTES ACTUADOR NEUMÁTICO DOBLE EFECTO CON COMANDO MANUAL INTEGRADO - MEDIDA: HASTADANV1920

MATERIALES HASTA DANV1920
Pos	Denominación	C.	Material
1	Tornillos	1	Acero inoxidable
2*	Arandelas para Rodamientos de rodillos	4	Aleación de acero
3*	Rodamientos de rodillos	2	Aleación de acero
4	Brida	1	Aleación de aluminio
5	Anillo de Centrado (Solo para DANV720)	1	Aleación de aluminio
6*	Junta tórica (Solo para DANV720)	1	Goma de nitrilo
7*	Junta tórica	2	Goma de nitrilo
8*	Junta tórica	1	Goma de nitrilo
9*	Junta tórica	1	Goma de nitrilo
10*	Junta tórica	1	Goma de nitrilo
11	Tornillos	1	Acero inoxidable
12	Muelle	1	Acero inoxidable
13	Cilindro distanciador	1	Aleación de aluminio
14*	Junta tórica	1	Goma de nitrilo
15*	Tapón junta	1	Latón+Goma nitrílica
16	Tapón (modificado)	1	Aleación de aluminio
17	Tornillos	4	Acero inoxidable
18*	Junta tórica	1	Goma de nitrilo
19	Volante de maniobra	1	Aleación de acero
20	Clavija	2	Acero inoxidable
21	Tubo de protección	1	Aleación de aluminio
22	Tubo transparente	1	PVC
23	Tapón de protección	1	Aleación de aluminio
24	Llave	1	Aleación de acero
25*	Remache	1	Aleación de acero
26*	Indicador	1	Polipropileno
27	Rosca de maniobra	1	Aleación de acero
28	Casquillo roscado (Solo para DANV480)	2	Acero inoxidable
29	Contenedor del muelle especial	1	Aleación de aluminio
30	Clavija	1	Aleación de acero
31	Tornillo de maniobra	1	Aleación de acero
32*	Anillo de estanqueidad (Pistón)	2	Poliuretano
33*	Junta tórica del pistón	2	Goma de nitrilo
34	Pistón (modificado)	1	Aleación de aluminio
35*	Disco de soporte	4	P.T.F.E. carbo-graphite filled
36	Brújula	2	Aleación de acero
37	Perno	2	Aleación de acero
38*	Junta	2	Aleación de acero+Goma nitrílica
39	Tornillos	2	Acero inoxidable
40	Horquilla	1	Aleación de acero
41	Soporte eje	1	Resina acetálica
42	Pasador elástico externo	1	Aleación de acero
43	Pasador elástico interno	1	Aleación de acero
44	Eje	1	Acero inoxidable
45	Brújula de deslizamiento	1	Resina acetálica
46	Junta tórica del eje inferior	1	FKM
47	Cilindro	1	Aleación de aluminio
48	Junta tórica del eje superior	1	FKM
49	Anillo de soporte externo	1	Resina acetálica
50	Arandela	1	Acero inoxidable
51	Anillo de retención	1	Acero inoxidable
52	Pistón (Estándar)	1	Aleación de aluminio
53*	Junta tórica del tapón	1	Goma de nitrilo
54	Tapón (Estándar)	1	Aleación de aluminio
55	Tornillos	4	Acero inoxidable
56*	Junta tórica	1	Goma de nitrilo
57	Clavija	1	Acero inoxidable
58	Tuerca	1	Aleación de aluminio
59	Aplicación para junta tórica	1	Acero inoxidable
*Detalles del kit de repuesto

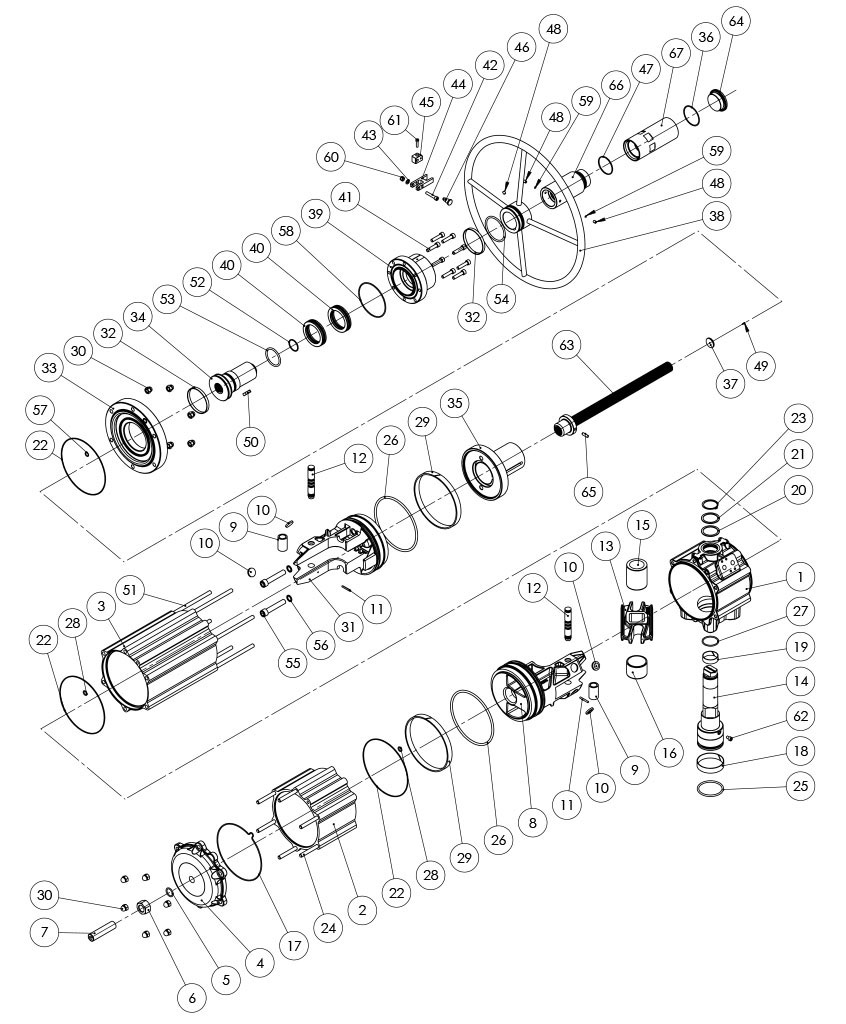

COMPONENTES ACTUADOR NEUMÁTICO DOBLE EFECTO CON COMANDO MANUAL INTEGRADO - MEDIDA: DANV3840

AGO HANDWHEEL - DA con comando manual integrado - materiales - COMPONENTES ACTUADOR NEUMÁTICO DOBLE EFECTO CON COMANDO MANUAL INTEGRADO - MEDIDA: DANV3840

MATERIALES DANV3840
Pos	Denominación	C.	Material
1	Cilindro	1	Aleación de aluminio
2	Cilindro Lateral	1	Aleación de aluminio
3	Cilindro Lateral	1	Aleación de aluminio
4	Tapón (Estándar)	1	Aleación de aluminio
5*	Junta tórica	1	Goma de nitrilo
6	Tuerca	1	Acero inoxidable
7	Clavija	1	Acero inoxidable
8	Pistón (Estándar)	1	Aleación de aluminio
9	Brújula	2	Aleación de acero
10*	Disco de soporte	4	Resina acetálica
11	Clavija	2	Aleación de acero
12	Perno	2	Aleación de acero
13	Horquilla	1	Aleación de acero
14	Eje	1	Acero inoxidable
15	Brújula de deslizamiento	1	Resina acetálica
16	Soporte eje	1	Resina acetálica
17*	Junta tórica del tapón	1	Gomma nitrilica
18*	Casquillo (eje inferior)	1	P.T.F.E. carbo-graphite filled
19*	Casquillo (eje superior)	1	P.T.F.E. carbo-graphite filled
20*	Anillo de soporte externo	1	Resina acetálica
21	Arandela	1	Acero inoxidable
22*	Junta tórica	3	Goma de nitrilo
23	Anillo de retención	1	Acero inoxidable
24	Tornillos	6	Acero inoxidable
25*	Junta tórica del eje inferior	1	FKM
26*	Junta tórica del pistón	2	Goma de nitrilo
27*	Junta tórica del eje superior	1	FKM
28*	Junta tórica	2	Goma de nitrilo
29*	Anillo de guía	2	P.T.F.E. Lleno Carbografito
30	Tuerca	12	Acero inoxidable
31	Pistón (modificado)	1	Aleación de aluminio
32*	Rodamiento (Volante)	2	Poliuretano
33	Tapón (modificado)	1	Aleación de aluminio
34	Rosca de maniobra	1	Aleación de acero
35	Contenedor del muelle especial	1	Aleación de acero
36*	Junta tórica	1	Goma de nitrilo
37*	Indicador	1	Polipropileno
38	Volante de maniobra	1	Aleación de acero
39	Brida	1	Aleación de aluminio
40*	Rodamiento	2	Aleación de acero
41	Tornillos	8	Acero inoxidable
42	Tornillos	1	Acero inoxidable
43	Arandela	1	Acero inoxidable
44	Cierre horquilla	1	Aleación de aluminio
45	Soporte horquilla	1	Aleación de aluminio
46	Bloqueo	1	Acero inoxidable
47*	Junta tórica	1	Goma de nitrilo
48	Tornillos	3	Acero inoxidable
49*	Remache	1	Acero inoxidable
50	Llave	1	Acero inoxidable
51	Tornillos	6	Aleación de acero
52*	Junta tórica	1	Goma de nitrilo
53*	Junta tórica	1	Goma de nitrilo
54*	Junta tórica	1	Goma de nitrilo
55	Tornillos	2	Acero inoxidable
56*	Junta	2	Aleación de acero+Goma nitrílica
57*	Junta tórica	1	Goma de nitrilo
58*	Junta tórica	1	Goma de nitrilo
59*	Tapón	2	P.T.F.E
60	Tuerca	1	Acero inoxidable
61	Tornillos	1	Acero inoxidable
62	Tornillo de seguridad	1	Acero inoxidable
63	Tornillo de maniobra	1	Acero inoxidable
64	Tapón de protección	1	Aleación de aluminio
65	Clavija	1	Acero inoxidable
66	Tubo de protección	1	Aleación de aluminio
67	Tubo de protección extraíble	1	Aleación de aluminio
* Detalles del kit de repuesto
