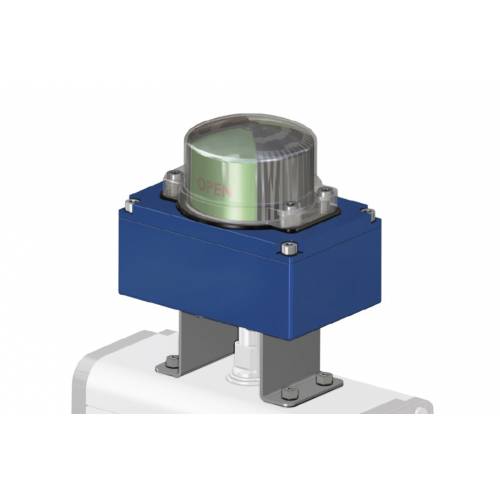

KSIF ATEX de aluminio con indicador visual

II2G Exia IIC T6 - T4 / II2D Exia IIIC

Macro Accessorios de actuadores

Categoría Atex Area

Subcategoría CAJA DE SEÑALIZACIÓN

Buscar código

SOLICITA INFORMACIÓN

DESCARGA CATÁLOGO KSIF ATEX DE ALUMINIO CON INDICADOR VISUAL

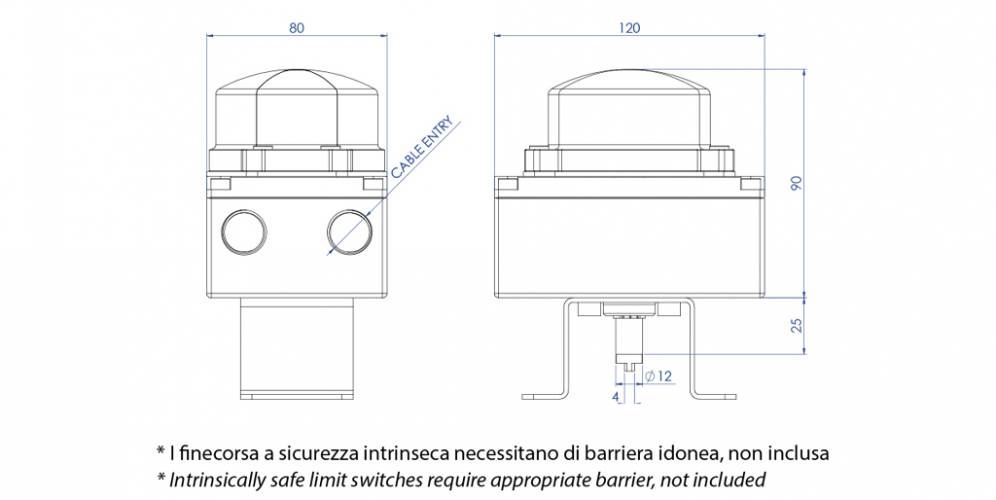

CARACTERÍSTICAS PRINCIPALES
- Realizado para comprobar fácilmente la posición visual y eléctrica de cada válvula incluso desde largas distancias.
- Fabricado con normas VDI/VDE 3845 estándar. (EN15714-3)
- Puede contener en su interior dos topes de señalización tanto de tipo mecánico "SPDT" como de proximidad.
- Las levas de accionamiento del tope no se pueden deslizar pues la regulación está asegurada por estríasen el eje portador sin necesidad de tornillos de fijación u otras herramientas.
- El precableado se realiza con bornes numerados: 6 para los dos microinterruptores, y polos adicionales para un posible cableado de la electroválvula (véanse diagramas eléctricos).
- 2 conexiones eléctricas roscadas mediante abrazadera del cable
- Temperatura de funcionamiento:
de -40°C a +80°C (estándar);
de -25°C a +80°C para tope con código "24' ‘’60" y "70".
- Grado de protección: IP 67

MATERIALES
- Cuerpo: aluminio moldeado a presión revestido con polvo de poliéster*.
- Tapa e indicador: policarbonato resistente UV e ignífugo clase V0
- Eje: acero inoxidable
- Tornillos: acero inoxidable

* Bajo pedido también de acero inoxidable CF8M

CERTIFICACIONES
- ATEX, IEC Ex: II2G Exia IIC T6 - T4 / II2D Exia IIIC
- Otros bajo pedido
- Certificado hasta SIL 3

TIPOS DE TOPES CONTENIDOS EN LA CAJA KSIB- KSIF

CÓDIGO*	DESCRIPCIÓN	VERSIÓN
03	Microinterruptores electromecánicos SPTD con contactos dorados (CHERRY) Max: 250 Vac 0,1 mA - 30 Vdc 0,5 mA;	Bajo pedido
24	Microinterruptores de proximidad NAMUR 2 cables P+F NJ2 12GK N, no amplificados Nc, 8V EEx ia IIC T6	Bajo pedido
60	Microinterruptores de proximidad NAMUR 2 cables P+F SJ 3,5 N, NC, tensión nominal 8,2V, (tensión de servicio 5÷25V) EEx ia IIC T6	De serie
70	Microinterruptores de proximidad NAMUR 2 cables P+F NJ2 V3 N, NC, 8V EEx ia IIC T6	Bajo pedido

Nota: Los topes de seguridad intrínseca Eexia necesitan una barrera idónea no incluida
* La sigla que identifica el tipo de tope usado, aparece en el código de la caja en el puesto 6° y 7°.

ESTRIBO DE CONEXIÓN ENTRE EL ACTUADOR Y LA CAJA DEL TOPE

KSIB - KSIF - KS3F

TIPO DE ESTRIBO*	DESCRIPCIÓN

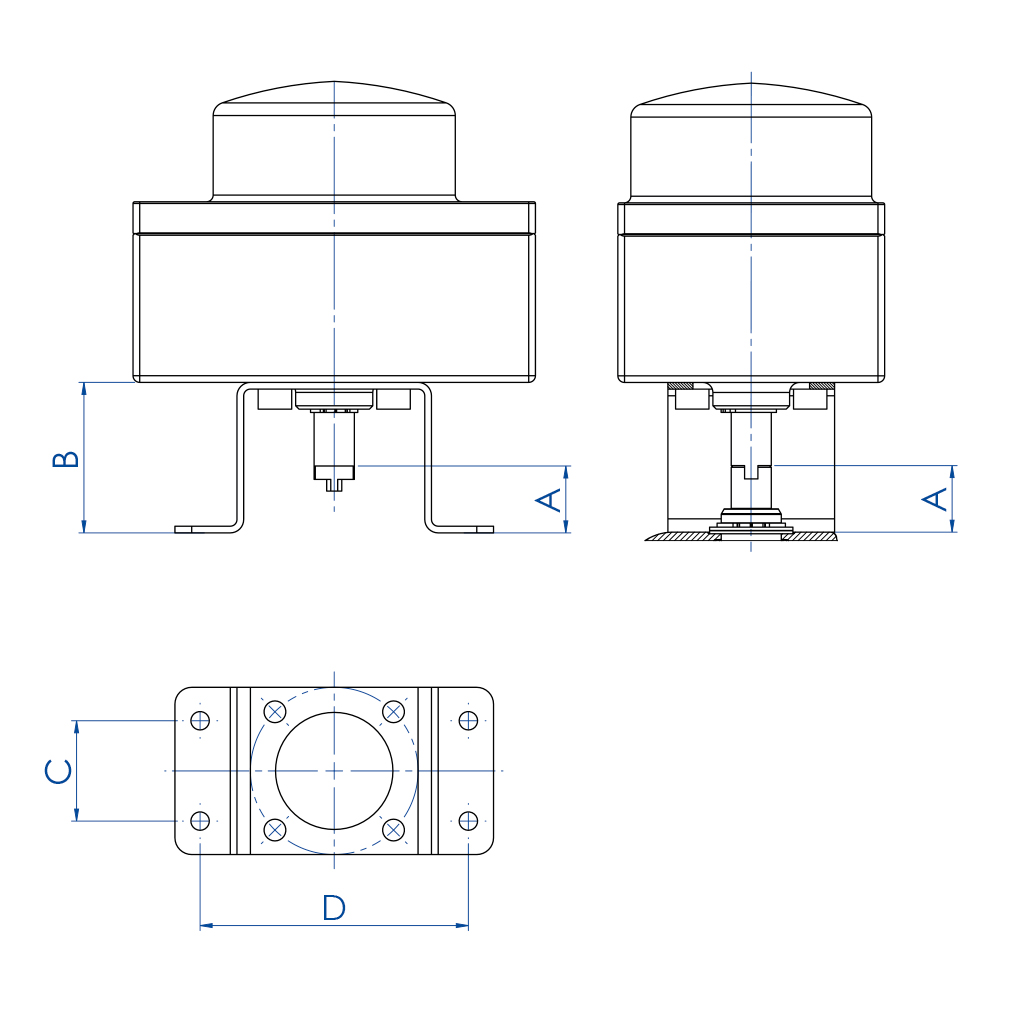

0	Conexión NAMUR 25x50x20* (*20=altura del eje del actuador, dimensión A en la figura)
1	Conexión NAMUR 30x80x20* (*20=altura del eje del actuador, dimensión A en la figura)
3	Conexión NAMUR 30x80x30* (*30=altura del eje del actuador, dimensión A en la figura)

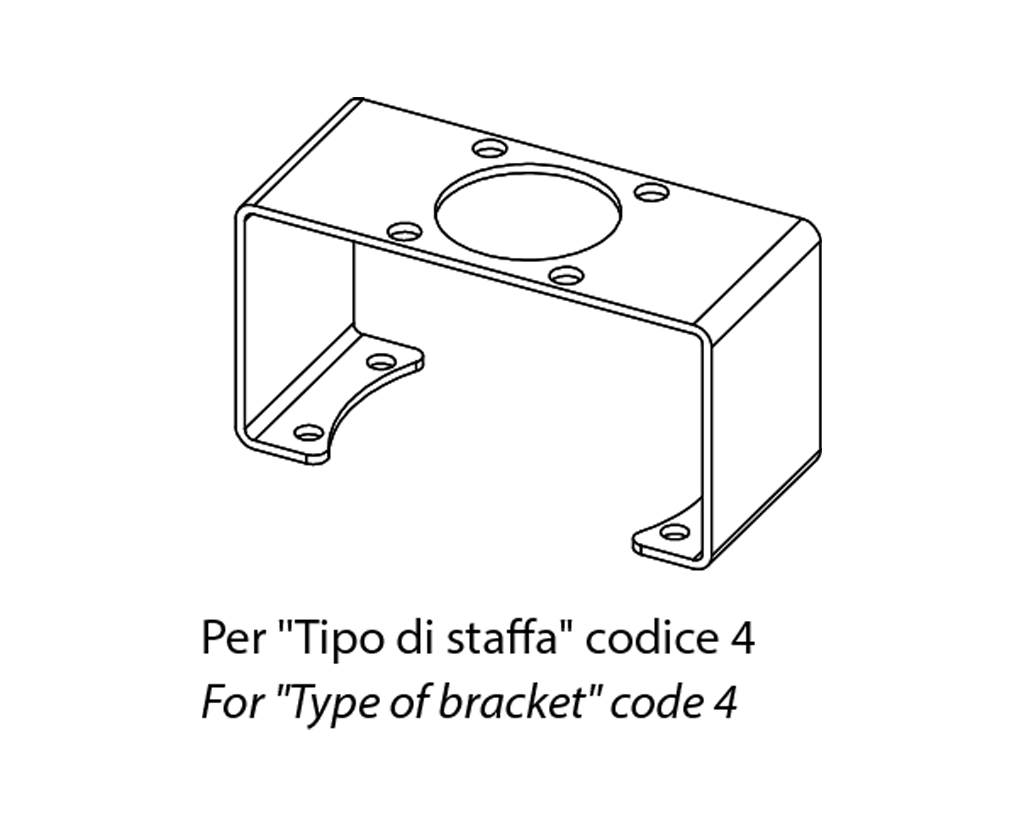

4	Conexión NAMUR 30x80x30* (*30=altura del eje del actuador, dimensión A en la figura)
5	Conexión NAMUR 30x130x30* (*30=altura del eje del actuador, dimensión A en la figura)
*El estribo aparece en el último carácter del código de la caja del tope. Para solicitar solo el estribo consulte el código OMAL.

PARA ACTUADORES DE ALUMINIO
MEDIDA	DAN15÷DAN120 SRN15÷SRN60	DAN180÷DAN960 SRN90÷SRN480	DAN1440÷DAN1920 SRN720÷SRN960	DA2880÷DA8000 SR1440÷SR4000
Código	KCPN1015	KCPN1060	KCPN2060	KCPN1A04
Tipo de estribo	1	3	4	5
A (mm)	20	30	30	30
B (mm)	45	55	55	55
C (mm)	30	30	30	30
D (mm)	80	80	80	130

KSIF ATEX de aluminio con indicador visual - data accessoriattuatori -

PARA ACTUADORES DE ACERO INOXIDABLE
MEDIDA	DA15÷DA30 SR15**	DA60 SR30	DA120÷DA960 SR60÷SR480	DA1440÷DA1920 SR720÷SR960
Código	KCPN0015		KCPN1060	KCPN2060
Tipo de estribo	0	0	3	4
A (mm)	20	20	30	30
B (mm)	45	45	55	55
C (mm)	25	25	30	30
D (mm)	50	50	80	80
**Previa utilización de interfaz para actuador KBVI4015

ROSCADO DE LA ABRAZADERA DEL CABLE DE LA CAJA
Tipo de roscado de la abrazadera del cable***	Descripción	Notas
1	1/2” NPT	BAJO PEDIDO
2	M 20x1,5	ESTÁNDAR
*** El tipo de roscado está indicado en el octavo carácter del código de la caja. ABRAZADERA DEL CABLE: No incluida.
