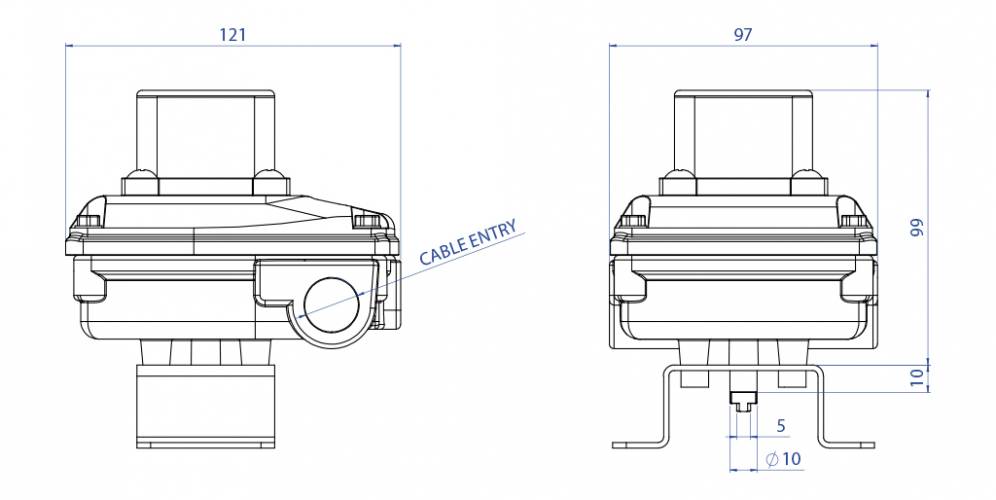

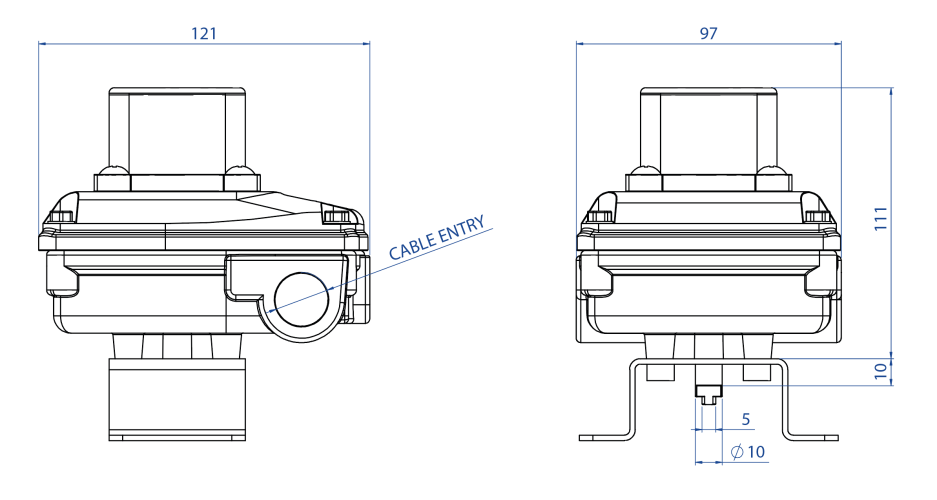

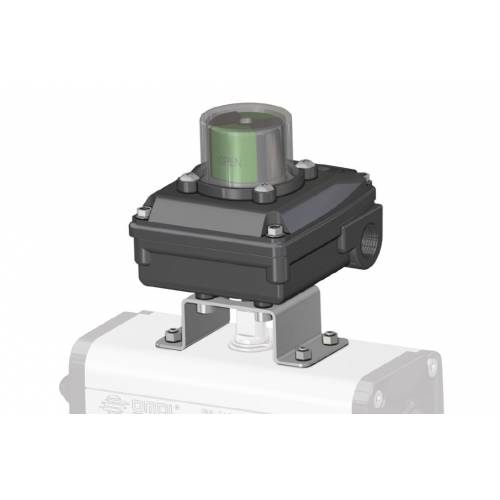

KS3L ATEX de aluminio con indicador visual

II1GD Exia IIC T6

Macro Accessorios de actuadores

Categoría Atex Area

Subcategoría CAJA DE SEÑALIZACIÓN

Buscar código

SOLICITA INFORMACIÓN

DESCARGA CATÁLOGO KS3L ATEX DE ALUMINIO CON INDICADOR VISUAL

CARACTERÍSTICAS PRINCIPALES
- Realizado para comprobar fácilmente la posición visual y eléctrica de cada válvula incluso desde largas distancias.
- Fabricado con normas VDI/VDE 3845 estándar. (EN15714-3)
- Puede contener en su interior dos topes de señalización tanto de tipo mecánico "SPDT" como de proximidad.
- Regulación precisa de las levas a través del sistema "acanalado".
- Caja de conexiones de 8 posiciones.
- 2 conexiones eléctricas roscadas mediante abrazadera del cable.
- Temperatura de funcionamiento STD: de -20°C a +xxx°C (NBR)
- Grado de protección: IP66/67.

xxx: Ver certificado ATEX del tope.

MATERIALES
- Cuerpo y tapa: aluminio moldeado a presión con bajo contenido de cobre revestido con doble capa de barnizado epoxídico negro*.
- Indicador: policarbonato y ABS.
- Eje: acero inoxidable.
- Tornillos: acero inoxidable.

* Bajo pedido también de acero inoxidable CF8M.

CERTIFICACIONES
- Declaración de conformidad CE bajo pedido
- ATEX, IEC Ex II1GD Exia IIC T6
- Certificado hasta SIL 2

TIPOS DE TOPES CONTENIDOS EN LA CAJA KS3L

CÓDIGO*	DESCRIPCIÓN	VERSIÓN
M1	Microinterruptores electromecánicos SPTD con contactos dorados (OMRON SS-01) Max: 30 Vdc 0.1A	Bajo pedido
H1	Microinterruptores de proximidad magnéticos SPDT sellados herméticamente (HAMLIN 59140) Max: 120 Vac 0.18A - 175 Vdc 0.25A	Bajo pedido
70	Microinterruptores de proximidad NAMUR 2 cables P+F NJ2 V3 N, NC, 8V EEx ia IIC T6	Bajo pedido
78	Microinterruptores de proximidad NAMUR 2 cables P+F NCB2 V3 NO, NC, tensión nominal 8,2V EEx ia IIC T6	Bajo pedido

* La sigla que identifica el tipo de tope usado, aparece en el código de la caja en el puesto 6° y 7°.

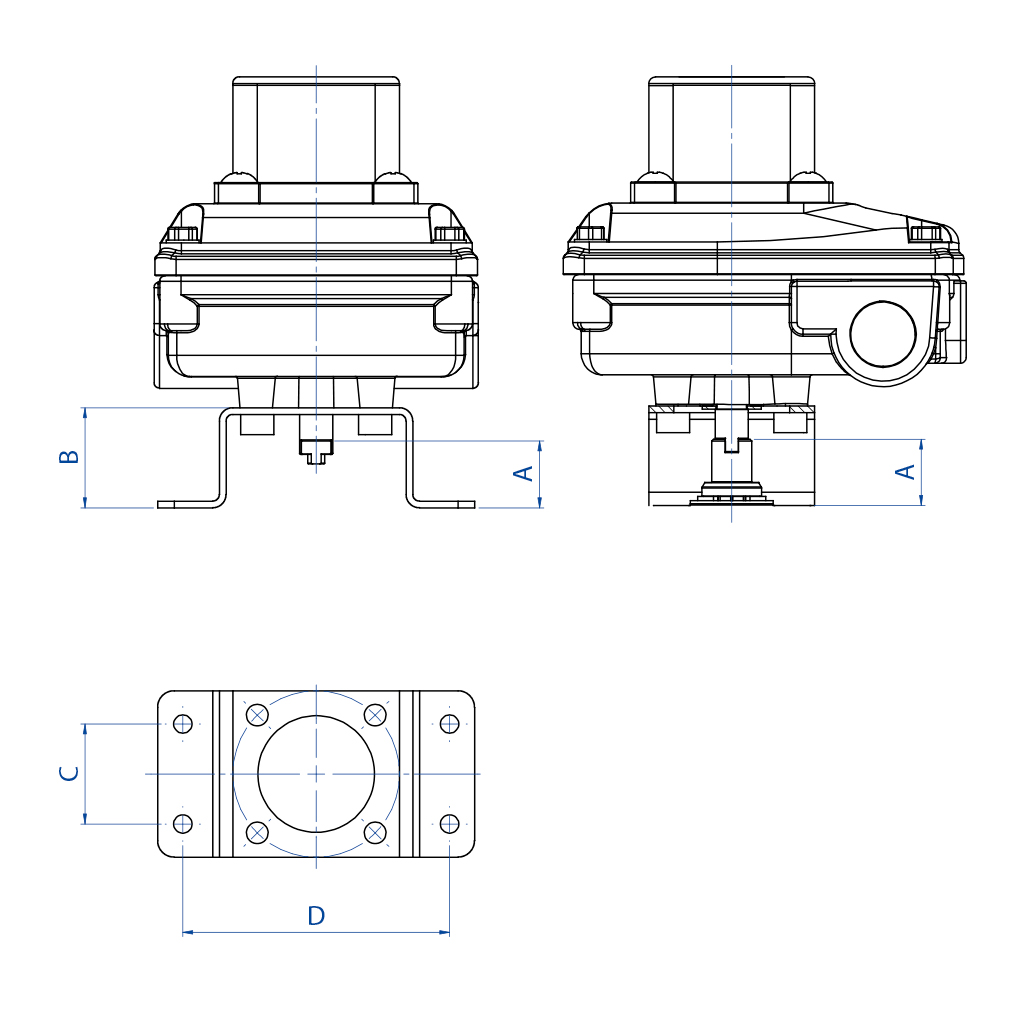

ESTRIBO DE CONEXIÓN ENTRE EL ACTUADOR Y LA CAJA DEL TOPE

KS3L - KS2L

TIPO DE ESTRIBO*	DESCRIPCIÓN
0	Conexión NAMUR 25x50x20* (*20=altura eje del actuador, dimensión A en la figura)
1	Conexión NAMUR 30x80x20* (*20=altura eje del actuador, dimensión A en la figura)
3	Conexión NAMUR 30x80x30* (*30=altura eje del actuador, dimensión A en la figura)

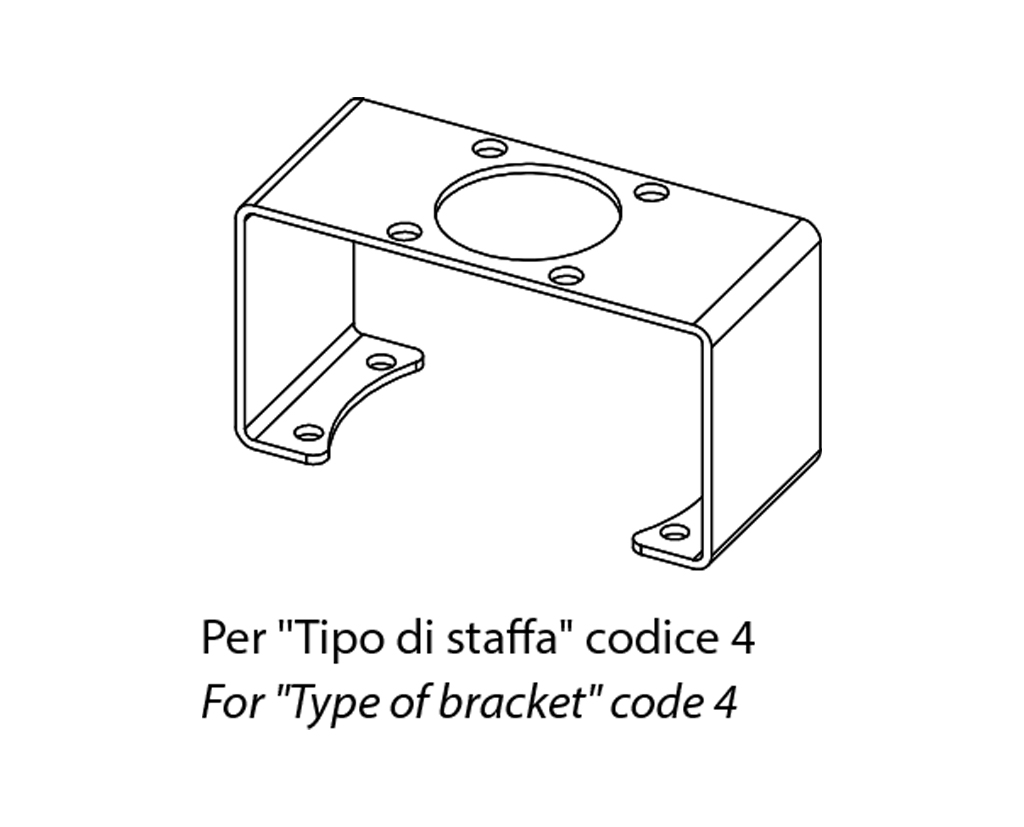

4	Conexión NAMUR 30x80x30* (*30=altura eje del actuador, dimensión A en la figura)
5	Conexión NAMUR 30x130x30* (*30=altura eje del actuador, dimensión A en la figura)
*El estribo aparece en el último carácter del código de la caja del tope. Para solicitar solo el estribo consulte el código OMAL.

PARA ACTUADORES DE ALUMINIO
MEDIDA	DAN15÷DAN120 SRN15÷SRN60	DAN180÷DAN960 SRN90÷SRN480	DAN1440÷DAN1920 SRN720÷SRN960	DA2880÷DA8000 SR1440÷SR4000
Código	KCPL1015	KCPL1060	KCPL2060	KCPL1A04
Tipo de estribo	1	3	4	5
A (mm)	20	30	30	30
B (mm)	30	40	40	40
C (mm)	30	30	30	30
D (mm)	80	80	80	130

KS3L ATEX de aluminio con indicador visual - data accessoriattuatori -

PARA ACTUADORES DE ACERO INOXIDABLE
MEDIDA	DA15÷DA30 SR15**	DA60 SR30	DA120÷DA960 SR60÷SR480	DA1440÷DA1920 SR720÷SR960
Código	KCPL0015		KCPL1060	KCPL2060
Tipo de estribo	0	0	3	4
A (mm)	20	20	30	30
B (mm)	30	30	40	40
C (mm)	25	25	30	30
D (mm)	50	50	80	80
**Previa utilización de interfaz para el actuador KBVI4015

ROSCADO DE LA ABRAZADERA DEL CABLE DE LA CAJA
Tipo de roscado de la abrazadera del cable***	Descripción	Notas
1	1/2” NPT	BAJO PEDIDO
2	M 20x1,5	ESTÁNDAR
*** El tipo de roscado está indicado en el octavo carácter del código de la caja. ABRAZADERA DEL CABLE: No incluida.
